StefanB
numera Akkelis Audio

1752 Posts

Posted - 2005/08/23 :  16:54:44  Show Profile  Visit StefanB's Homepage Send StefanB a Private Message  Reply
Du har missat skärpan på bilden PAC


Fick ni lyssna på grejerna? Ser ju jättespänannde ut, kanske ett alternativ til ICE Power. (om det nu går att få tag i dessa i DIY syfte)

läs mer på: http://hello.to/hifi
Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/23 :  17:20:06  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply

Alla modulerna följer samma konstruktionspecifikationer men är olika effektstarka

För att skydda modulerna så har de bland annat:
- Termiska skydd.
- Kortslutnings/överströmsskydd.
- Railpumpningsskydd.

De är hysteresmodulerade vilket ger högre linjäritet, men man får något högre utimpedans i de högre frekvensspektrat.

De kommer som sagt i tre olika storlekar: 150W, 300W och 600W allt mätt i 4 ohm.


// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

EngelholmAudio
Member

8209 Posts

Posted - 2005/08/23 :  17:24:17  Show Profile Send EngelholmAudio a Private Message  Reply
Pabo eller Pac:
quote:
De kommer som sagt i tre olika storlekar: 150W, 300W och 600W allt mätt i 4 ohm.
Med en förnuftigt dimensionerad nätdel så lämnas alltså straxt över 75, 150 och 300 watt vid 8 ohm eller hur mkt äter utimpedansen? Klarar dom 2 ohm förutsatt verklighetsförankrad men rejäl nätdel?

Otroligt spännande projekt, Pabo och tack Pac för repportaget!


Äger, driver och är engelholm audio (i Blekinge).
Egna produkter, Krell, ARC. Akustikkonsultation medelst Svanå's produkter.
Bara för att det går att hänga på väggen betyder det inte att den har bra akustiska egenskaper som främjar musikupplevelsen!
Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/23 :  17:31:18  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply

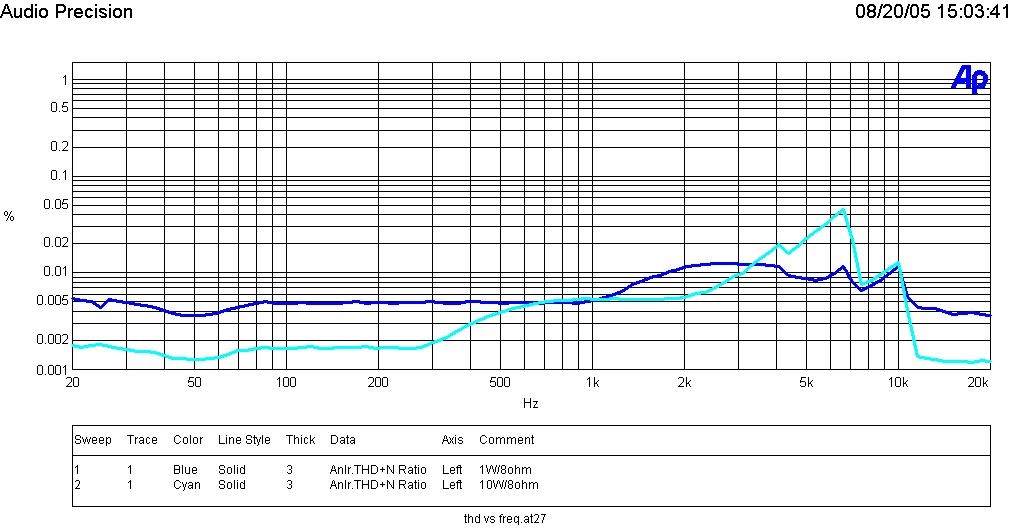

Men, det kanske mest intressanta med dessa moduler är distorsionssiffrorna som redovisas.

På sin hemsida hävdar anaview att de har <0.003% distorsion och brus vid 1kHz, 1W@8ohm, det är mycket lågt...

Då detta ifrågasattes, det är ca en 10-potens lägre än vad man normalt ser, fick vi följande på mailen.



Så nog är det låga distorsionssiffror alltid...


// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

matsj
Member

937 Posts

Posted - 2005/08/23 :  18:07:05  Show Profile Send matsj a Private Message  Reply
Pabo när finns det moduler till salu ? Och hur ? som B&O sidan om eller som hypex till alla. priser ?

mats

1W=115db.
Go to Top of Page

Haakan
Member

2630 Posts

Posted - 2005/08/23 :  18:10:19  Show Profile Send Haakan a Private Message  Reply
intressant! vilken av modulerna är det distmätningen är gjord på? jag skulle vilja se en på 600wattaren

"även jag hör skillnad på inbrända och innebrända kablar" (c) _jax =)
Go to Top of Page

Pabo
Member

993 Posts

Posted - 2005/08/23 :  22:06:16  Show Profile Send Pabo a Private Message  Reply
Haakan

600W-modulen är inte färdig för mätningar ännu men den kommer ha samma linjäritet om än lite annan skala på poweraxeln. 300W-modulen uppvisar samma linjäritet som 150Waren.

Om det mäter bra men låter dåligt, mät igen!
Go to Top of Page

Zalve
Nerikes Audiofiler

18938 Posts

Posted - 2005/08/23 :  22:14:11  Show Profile  Visit Zalve's Homepage Send Zalve a Private Message  Reply
Uppskattning av dist vid 150W `? (Eller finns det mätningar, kanske icke spridande information i dagsläget?)

"Vänner är de där ovanliga människorna som frågar dig hur det är och sen väntar på svaret. / Okänd"
Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/23 :  22:59:15  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply

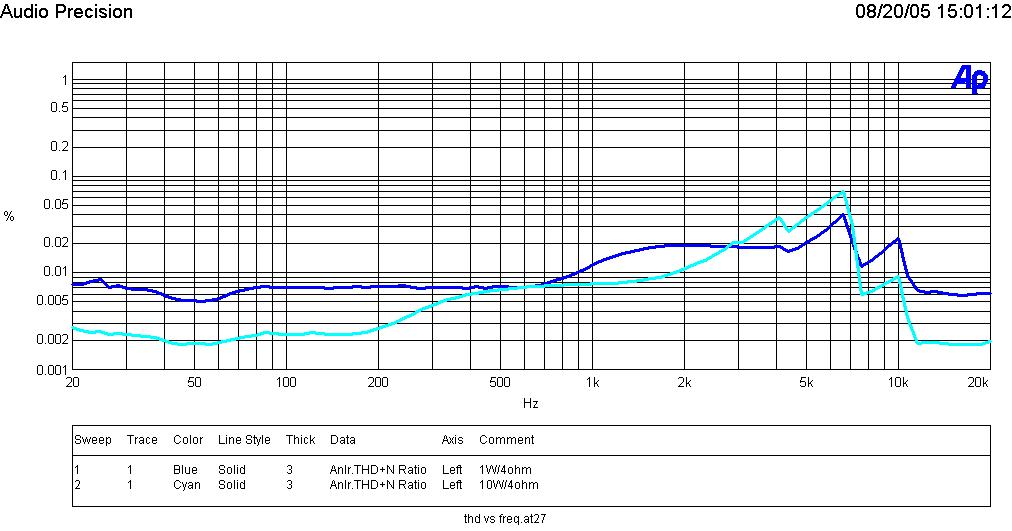

Kurvan i 4 ohm skäms inte för sig den heller...



// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/23 :  23:05:00  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply
quote:
Pabo när finns det moduler till salu ? Och hur ?


Pabo är livrädd för en anstormning av glada DIY'are som behöver support och jag förstår honom. Anaview är ett litet företag och med en hög med DIY-kunder är det risk att de får väldigt mycket att göra... Så för att lösa den problematiken snackar vi om att eventuellt göra ett samköp via "Teknik & DIY"-delen.

// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Bernt Jansson
400.000-klubben

19763 Posts

Posted - 2005/08/23 :  23:13:21  Show Profile  Visit Bernt Jansson's Homepage Send Bernt Jansson a Private Message  Reply
Pabo, jag blev lite nyfiken på distorsionskurvorna när jag fick dom. Det där sicksackandet vid 4khz, 6,5khz osv, vad beror det på?
Siffrorna är ju jättelåga oavsett, men jag bara funderar på varför det blir så.

MVH Bernt Mitt system

"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman

Jobbar för Jorma Design och gillar bashorn
Go to Top of Page

Ionizer
Member

304 Posts

Posted - 2005/08/23 :  23:42:01  Show Profile Send Ionizer a Private Message  Reply

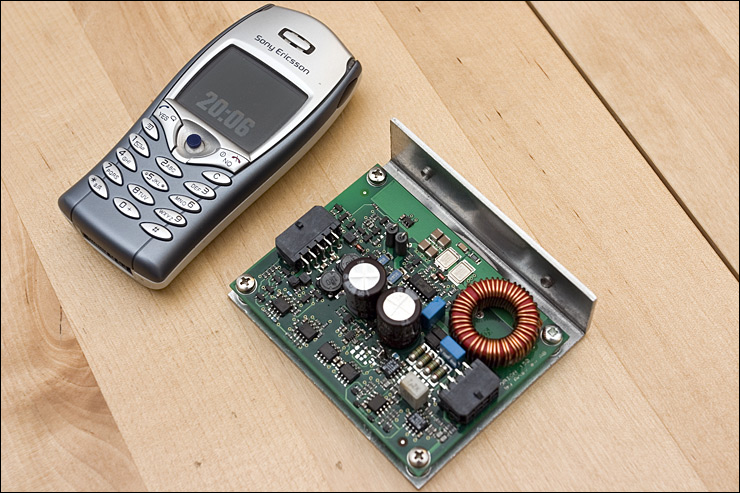

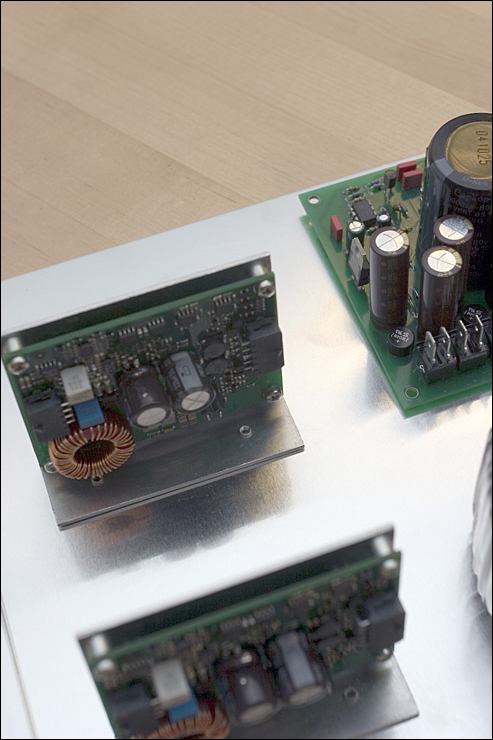

Kanske finns en anledning till att skärpan på förstärkarmodulen inte är den bästa :) jag skulle gärna vilja se fram och baksida i hög upplösning, eller kopplingsschema och gerberfiler.

Lite svårt att se men är det möjligtvis IRF6665 på utgången? Kapseln är rätt.
I databladet kan man läsa "Digital Audio 100V Single N-Channel HEXFET Power MOSFET in a DirectFET package specifically designed for Class-D audio amplifier applications."

Hoppas det blir försäljning direkt till DIY-folk, och väldigt snart. Jag lovar att inte störa Anaview med några frågor.

Gräset är alltid grönare på den grönare sidan...
Go to Top of Page

Bernt Jansson
400.000-klubben

19763 Posts

Posted - 2005/08/24 :  00:43:46  Show Profile  Visit Bernt Jansson's Homepage Send Bernt Jansson a Private Message  Reply
Vi fick lite provlyssning också. Med obekant rum och obekanta komponenter i övrigt så är det
svårt att sia om hur bra det var men det lät mycket lovande.

MVH Bernt Mitt system

"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman

Jobbar för Jorma Design och gillar bashorn
Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/24 :  07:12:14  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply

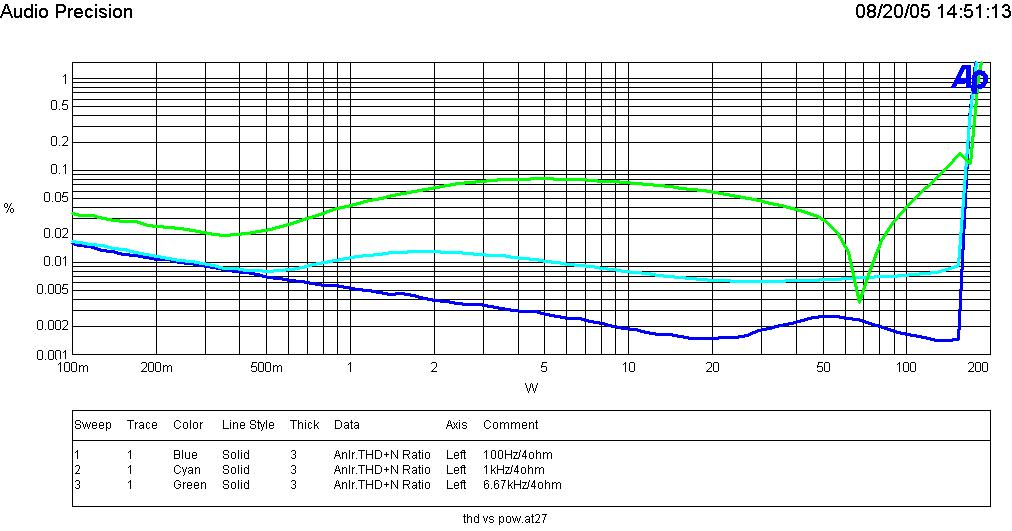

Det frågades om THD vs P, kurvorna nedan visar Distorsion och brus mot effekt vid några olika frekvenser.


THD Vs P i 4ohm

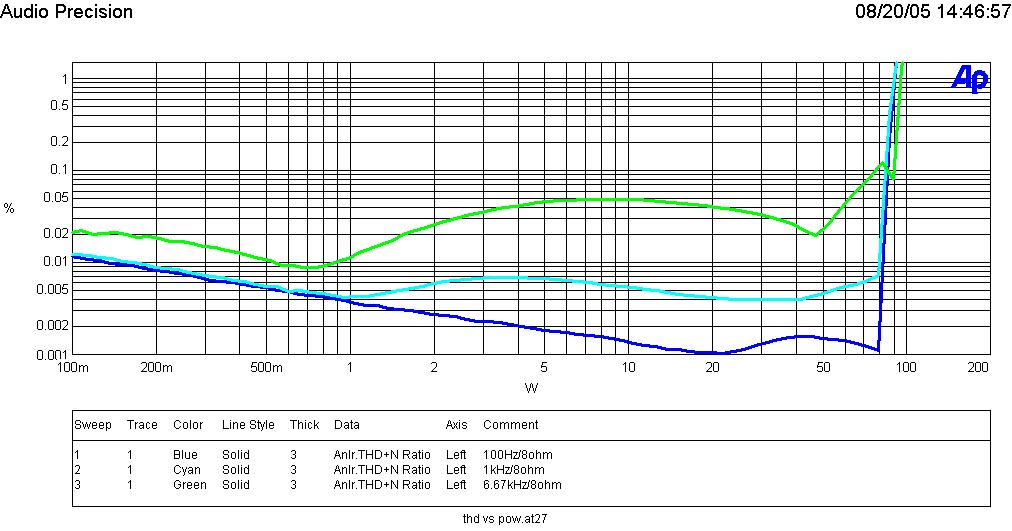

THD Vs P i 8ohm



// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/24 :  10:03:55  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply
Eliot,

visst är det bra siffror.

Men precis som det står i Pabos signatur, "Om det mäter bra men låter dåligt, mät igen!", så är ju siffror inget värda om det inte blir ett bra lyssningsresultat också.



Anläggningen var riggad inne på Pabos kontor och att kritiskt lyssna i kontorsmiljö är ju inget man är direkt van vid. I det landskapet jag normalt spenderar mina dagar i så skulle jag få ordentligt med tillsägningar om jag riggade en anläggning och började lyssna. Men, det är klart på Anaview får man nog inte på fingrarna för att man sätter sig en stund och lyssnar, det ingår ju i jobbet!


// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Pabo
Member

993 Posts

Posted - 2005/08/24 :  10:29:58  Show Profile Send Pabo a Private Message  Reply
Bernt Jansson

Sicksackandet beror på att man använder ett AES17-filter (utvecklat av Audio Engineering Society). Detta filtrerar bort övertonerna över 22kHz vilket innebär att en efter en så försvinner. Ett sådant filter används alltid i en eller annan form då man mäter på klass d förstärkare.

Om det mäter bra men låter dåligt, mät igen!
Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/24 :  11:36:13  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply

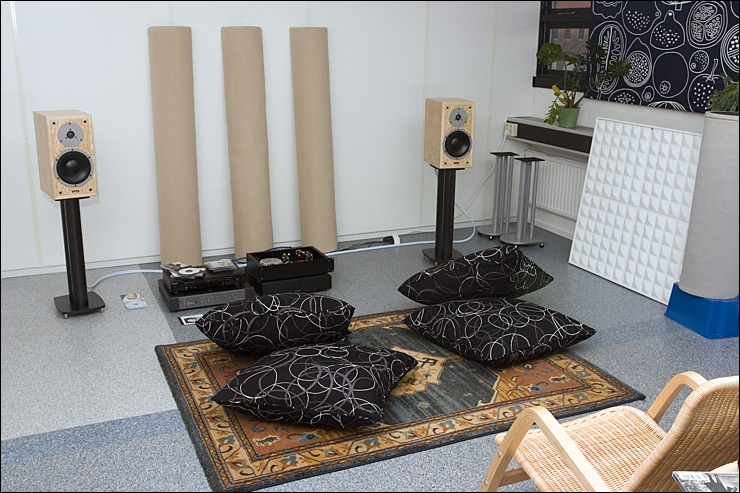

Anläggningen hade ett par riktigt trevliga stativhögtalare från Dynaudio, Dynaudio Special Twent-Five.

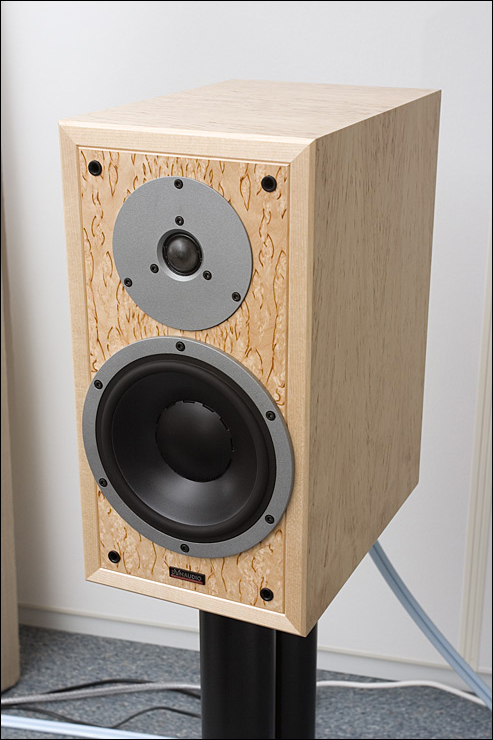

Framsidan...

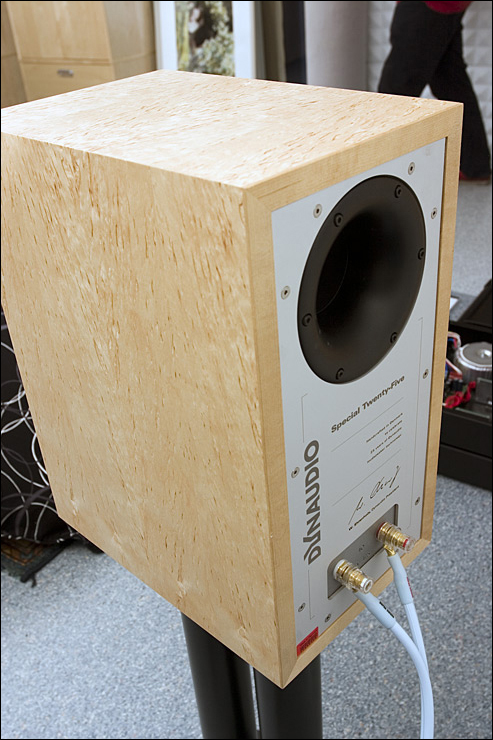

...och baksidan.





// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/24 :  11:40:11  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply

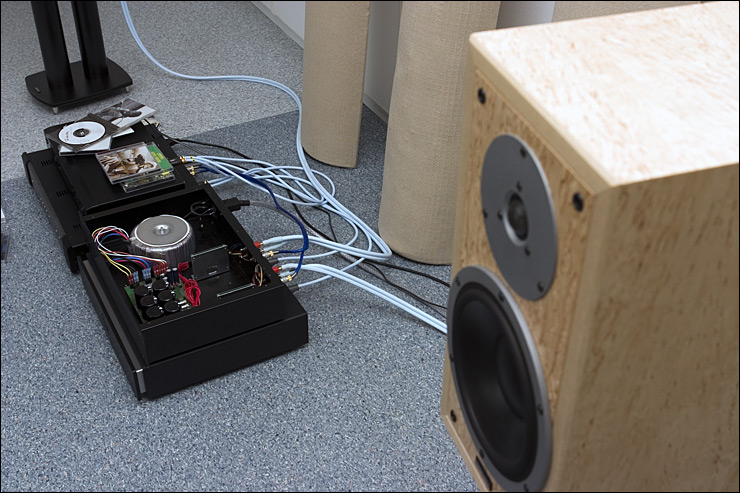

Och självklart var det Anaviews moduler som drev dem. Men om man läst så här långt så borde det inte vara överraskning...




Det var Anaviews 150W-moduler som kopplades till högtalarna via supra Sword kablage.


// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Pabo
Member

993 Posts

Posted - 2005/08/24 :  14:04:35  Show Profile Send Pabo a Private Message  Reply
Min signatur är lite provokativ men jag står för att om det låter illa så kan man alltid hitta förklaringen i mätningarna. Därmed inte sagt att smak och tycke går mäta sig fram till.

Om det mäter bra men låter dåligt, mät igen!
Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/24 :  15:41:24  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply

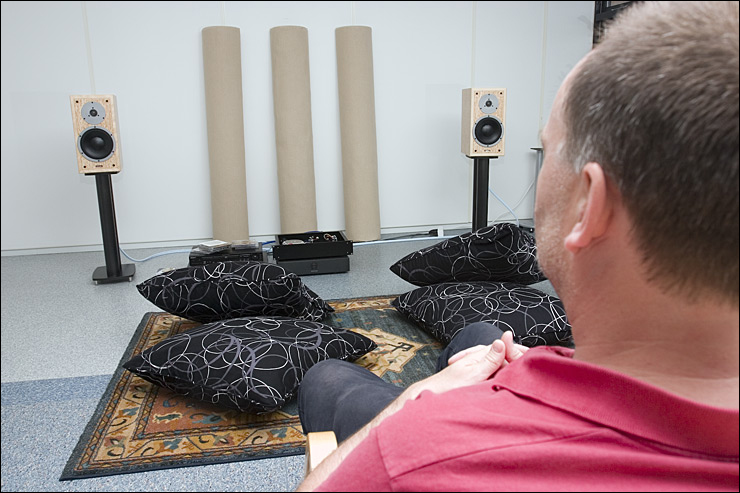

Och sedan blev det lyssna av...




Bernt skrev tidigare att det var både okänt rum och okända komponenter och det instämmer jag i. Jag har aldrig tidiagre varesig hört högtalarna eller någon annan komponent i kedjan som Pabo använder.

Hur lät det då?
Det var över huvudtaget ett väldetaljerat och rappt ljud som presenterades. Basområdet var det som verkligen stack ut och var väldigt väldetaljerat. Stativarna lät mycket "stora" och de spelade djupt och med mycket bra kontroll.
Men egentligen så känner jag att det nog var mer rummet som påverkade. Som ett test så experimenterade vi lite med dörren på vänstersida, att ha den mer eller mindre öppen. Den påverkade ljudbilden kraftigt och då befann den sig ändå bakom det planet som elementen spelade i...

Så, mer än att säga att det spelar riktigt intressant vågar jag nog inte säga med tanke på lyssningsomständigheterna.


// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Piggen
Member

676 Posts

Posted - 2005/08/24 :  18:36:05  Show Profile Send Piggen a Private Message  Reply
Finns det något datablad på dom fina "modulerna"
Vad är det förväntade priset på dom

Indiana Jones är bara en blek kopia av Bröderna Dahl!
Go to Top of Page

Haakan
Member

2630 Posts

Posted - 2005/08/24 :  18:49:44  Show Profile Send Haakan a Private Message  Reply
quote:
Haakan

600W-modulen är inte färdig för mätningar ännu men den kommer ha samma linjäritet om än lite annan
skala på poweraxeln. 300W-modulen uppvisar samma linjäritet som 150Waren.


jahapp när förväntas den vara klar samt kanske en prisvink?


"även jag hör skillnad på inbrända och innebrända kablar" (c) _jax =)
Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/25 :  08:00:07  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply
Pabo har en välförtjänt långhelg, så han kommer inte att kunna svara på frågor på några dagar.




Lite info kring försäljningsfrågorna har jag, info kommer. Nu måste jag till jobbet.



// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

Pac
200.000-klubben

21992 Posts

Posted - 2005/08/25 :  16:16:44  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply
Anaview är som sagt lite nervösa inför att ha hundratals ystra DIY-entusiaster som ringer ner deras växel och mailbombar deras adresser. Så de verkar välja att inte sälja modulerna lösa.



Så, för att undvika allt för många "friskt kopplat hälften brunnet"-misstag och efterföljande reparationer väljer Anaview att sälja färdiga kit som i princip är färdiga stereoslutsteg utan låda.

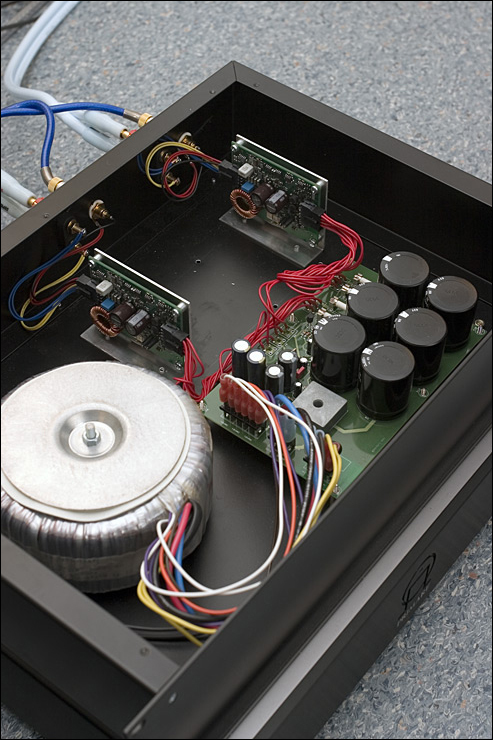

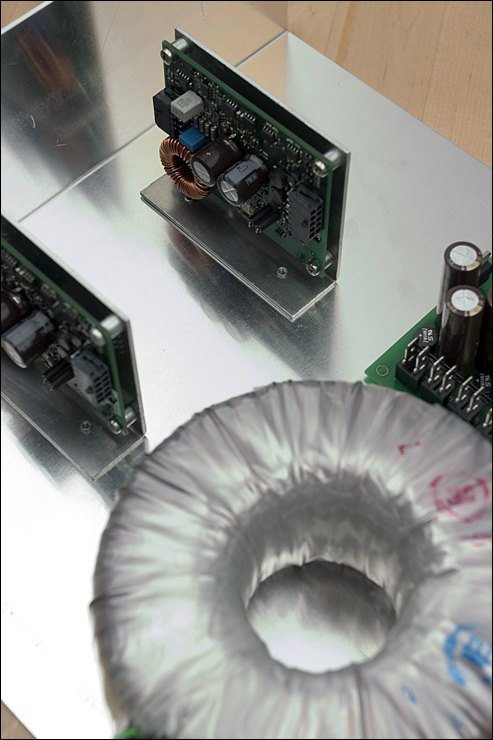

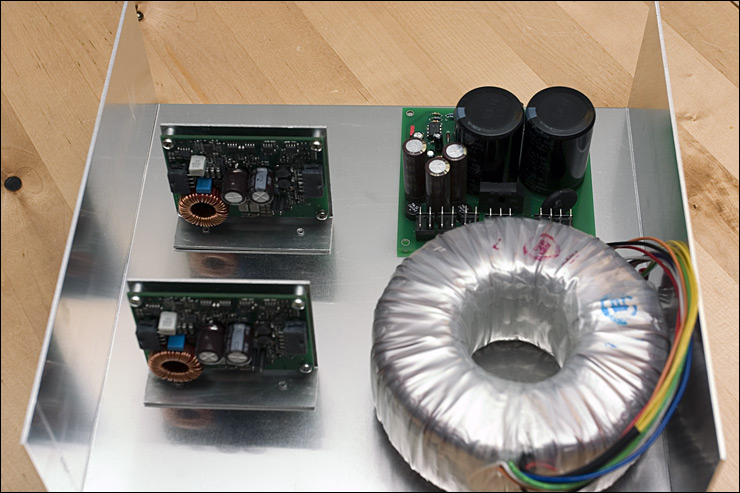

Pabo pallade upp lite moduler och visade ungefär hur det kunde se ut. Så HiFiForum.nu kan här stolt visa upp första prototypen på Anaviews DIY-kit



Kittet kommer att innehålla en tranformator, likriktning, glättning, reglering, två moduler och kablaget kommer att vara draget. Bilden ovan visar mer på ett ungefär hur det kommer att se ut, det är en mycket tidig mockup...




Pabo hade inte bestämt sig om det skulle vara balanserat eller inte, men under kvällens gång lät det som att det kanske blir enbart balanserade ingångar på den.

Angående kostnader så hade Pabo inte räknat klart men ambitionen var att hamna under 5000:- Skr till kund för 2x150W-kittet


// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

ILLY
HiFitraktör

1325 Posts

Posted - 2005/08/25 :  23:41:07  Show Profile Send ILLY a Private Message  Reply
Ruggigt små kort och mycket fina mätningar. Det faktum att de mäter som lägst distorsion vid lägre frekvens och högre effektuttag gör ju att den borde vara mycket kapabel som subförstärkare. Fast man ska ju förstås inte gnälla på disten överhuvudtaget, då den håller sig på en mycket låg nivå i alla lägen.

Militant cyklist.
Go to Top of Page
