| Author |
 Topic  |
|
Parasite
Member
734 Posts |
 Posted - 2003/04/06 : 19:14:14
|
Neriks, du snackade på mail om att du hade nått dokument om horn-teori, som sagt, du har viktigare saker för dig än att leta , men hittar du den så är jag väldigt intresserad =). Hittat en hel del mer eller mindre vansinniga konstruktioner på nätet, nyfiken på hur de låter =).
Nu är mitt största problem liten storlek/hyffsat lågbas, men någa blir läsa tänka, testa o tänka igen.
Jätte tack för det hjälpen jag fick neriks, du har besparat mig flera timmar som hade resulterat i trasiga nerver och bara lite mer förståelse. Din ursnygga sammanfattning har fått mig att förstå den grund jag behövde för att kunna fundera vidare och förstå olika byggen =). |
Det ska gå att tweaka, göra billigigare samt omtimera...måste ju gå ;P
http://w1.381.telia.com/~u38109144/ |
 |
|
|
Frode
Member
152 Posts |
Posted - 2003/04/06 : 19:32:13
|
Neriks,
Jeg vet ikke hvor dypt 816 går, men jeg vil også tippe på 50-60Hz med bassrefleks. Siden du har 4 2226 kan du vel bygge 211 eller 817. Onken hornet for 2 15" passer jo også. Selv kommer jeg sannsynligvis til å bygge et horn med et lite trykkammer, uten basskefleks.
Frode
 |
|
|
|
neriks
Harry-vinnare 2004
1782 Posts |
Posted - 2003/04/06 : 22:27:31
|
quote:
Men det där mellanregisterhornet... Hur ska du såga upp runda hål? Vad ska man ha för verktyg? Jag har bara en sticksåg, som sagt.
sajberrapid,
Det går nog bra me en sticksåg om man är nogrann ... De test som jag har gjort har jag dock använt en bandsåg för att såga ut den "yttre cirkeln". Jag anser att det är lättare att få kanterna fina då ... Eventuella hack i kanterna slipar jag sedan bort i en stor bandputs-maskin. När den "yttre cirkeln" är färdig så har jag en bra utgångspunkt för att fixa till den "inre cirkeln". För den "inre cirkeln" använder jag en överhandsfräs. Fräsen får sedan löpa utmed den "yttre cirkelns" kant. På detta vis får jag en snygg kant för den "inre cirkeln" samtidigt som jag har möjlihet att dess "lutning" med olika typer av frässtål ...
Förstod du min beskrivning  ... Det finns säker andra och enklare sätt att göra på   . Det bästa vore nog om man hade en CNC-maskin
|
Driver företagen NEriks Audio och NEriks Air
Auktoriserad återförsäljare av Moog
|
|
|
|
neriks
Harry-vinnare 2004
1782 Posts |
Posted - 2003/04/06 : 22:30:02
|
Parasite,
Kul att min "sammanfattning" som jag skickade till dig kom till nytta  ... Jag ska se om jag kan hitta dokumentet om horn-teori som jag nämnde för dig i mitt mail ...
|
Driver företagen NEriks Audio och NEriks Air
Auktoriserad återförsäljare av Moog
|
|
|
|
neriks
Harry-vinnare 2004
1782 Posts |
Posted - 2003/04/06 : 22:35:38
|
Frode,
Tanken har faktiskt slagit mig  ... Jag tycker dock att 211 och 817 är lite i största laget . Det vore väldigt intressant att höra ett par 211-horn eller 817-horn
|
Driver företagen NEriks Audio och NEriks Air
Auktoriserad återförsäljare av Moog
|
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/06 : 22:40:16
|
Det här var tydligen hett ! Jag tänker till att börja med använda en 416 8B i Onkenlåda till basen (som på Sierra siten) och prova lite olika horn. Jag har funderingar på att tillverka en "tractrixborr" för att få rätt form på insidan men det går som Neriks säger bara på mindre horn. Det går också att laserskära "cirklarna" i MDF, många blir det.... Kanske man kan använda en JBL 4560 i midbasen ? om man ändå funderar på Altechorn menar jag Har herr Neriks eller någon uppfattning om JBL kontra Altec ? |
Lämnat forumet |
|
|
|
Frode
Member
152 Posts |
Posted - 2003/04/06 : 22:43:01
|
Det går jo an å bruke en halv 211 eller en halv liggende 210 oppå subwooferene dine.
Frode
 |
|
|
|
neriks
Harry-vinnare 2004
1782 Posts |
Posted - 2003/04/06 : 23:06:20
|
quote:
Det här var tydligen hett !
time,
Ja, det var en rolig tråd det här
När det gäller JBL kontra Altec Lansing så har jag faktiskt inte så stor erfarnhet av Altec Lansing-element ... Lådor/horn däremot har jag testat en del i PA-sammanhang när jag var yngre. Jag tycker dock att det är svårt att uttala sig om kvalitérna på ett horn utan att titta på helheten ... d.v.s användningsområde, omgivande komponenter etc ... Några horn som jag är eller har varit väldigt förtjust i är bl a Altec Lansing 816, Klipsch LaScala, JBL 4530 och JBL 4520. Det finns säker fler men dessa minns jag inte för tillfället ...
|
Driver företagen NEriks Audio och NEriks Air
Auktoriserad återförsäljare av Moog
|
|
|
|
neriks
Harry-vinnare 2004
1782 Posts |
Posted - 2003/04/06 : 23:09:31
|
Frode,
DET har du ju helt rätt i!!! Det har jag faktiskt inte tänkte på ... Hmmm, det vore ju ganska intresant att prova ... Nu har du orsakat svår beslutsångest hos mig
|
Driver företagen NEriks Audio och NEriks Air
Auktoriserad återförsäljare av Moog
|
|
|
|
Rapid
Member
267 Posts |
Posted - 2003/04/06 : 23:13:16
|
neriks, trevlig ide det där med fräsen. Man får ju ingen lutning med sticksågen så det blir väldigt mycket putsande isåfall. Det borde väl finnas billiga fräsar att köpa på Jula eller liknande? Behöver ju inte vara någon kvalitetsfräs direkt, bara den håller till 2st horn =)
Vad tror du den kan kosta?
Jag vet inte riktigt hur fräsen ser ut, men det är inga problem att låta den löpa längs ytterkanten? |
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/06 : 23:14:19
|
| OK 4560 är väl lite och ta i, får nog nöja mig med 80 Hz Edgar... Har just spelat lite med JBL 2445 och Edgar 350 Hz rektangulärt tractrix helt ovetenskapligt på golvet men de tutar på bra ! Inom någon vecka är 80 Hz klara och spelandes så då får man väl höra hur det spelar ihop. Vad tror herrarna om en 077 på toppen eller är det Fane som gäller idag ? ( 077 finns i lagret) |
Lämnat forumet |
|
|
|
Rapid
Member
267 Posts |
Posted - 2003/04/06 : 23:20:17
|
Jag har också 077 på lager men de har ju relativt låg känslighet så jag tänker nog satsa på en Fane. Men jag har inte funnit några frekvenskurvor på Fane, har ni det?
Time: Har du ritningar på 80Hz edgarhorn? Bruce ville ju inte ge mig nårra =(
Fungerar rektangulärt bra? Hur gör du där du fäster drivern? Där e ju rund driver mot rektangulärt horn. |
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/06 : 23:28:39
|
| Jag köpte en träsats som kommer från Bruce. Det går bra med ett rektangulärt hål, det är mindre än konarean och elementet sitter i en liten låda bakom hornet. Jag har mätt bitarna innan jag satte ihop dem men själva hornet är ju inte ett tractrix utan ett vanligt rakt i två steg, relativt lättbyggt. Jag har gott om slutsteg och tänker ev köra med ett per element, kanske dämpa mellanhornet till 077 nivå ? Man får väl prova när allt rullat igång |
Lämnat forumet |
|
|
|
Frode
Member
152 Posts |
Posted - 2003/04/06 : 23:33:32
|
Neriks,

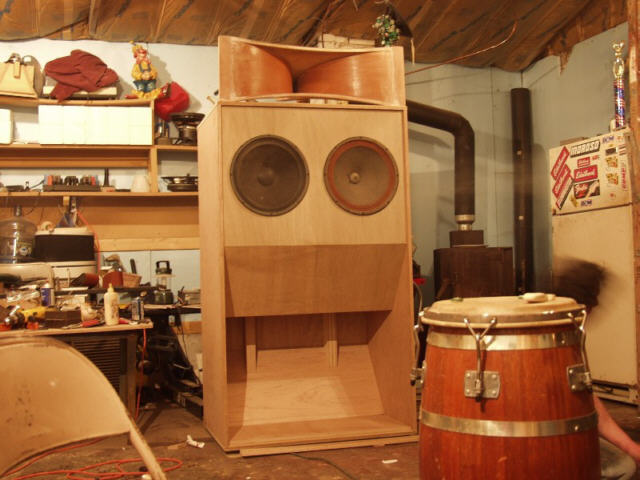

beklager at jeg gjør det vanskelig for deg, jeg har samme problem selv. Ser at du har brukt JBL scoops, hvordan likte du lyden i disse? Jeg vurderer å bygge en halv Jensen Imperial http://www.decware.com/imperial%20031.jpg.
Time,
ta kontakt med Tom Brennan på AudioAsylum dersom du vurderer 4560, han har brukt dette og Altec A7(828). Ellers er jo 80Hz til Edgar et godt alternativ. Kan du si meg hvor dypt selve hornet er(uten bakkammer)?
Frode |
|
|
|
neriks
Harry-vinnare 2004
1782 Posts |
Posted - 2003/04/06 : 23:38:01
|
sajberrapid,
En sådan här fräs kanske ... eller något liknande ...
Finns nog billigare varianter/märken på Jula ...
|
Driver företagen NEriks Audio och NEriks Air
Auktoriserad återförsäljare av Moog
|
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/06 : 23:38:09
|
| Frode, ska mäta nästa gång jag kommer till snickeriet. En del kallar hornet 100Hz och andra 80Hz ? undrar vad som stämmer ? Jag kommer att använda ett par E 130 till midhornet. Tack för tipset, jag har sett sidan och ska fråga ! |
Lämnat forumet |
|
|
|
Frode
Member
152 Posts |
Posted - 2003/04/06 : 23:42:35
|
Time,
jeg mener at det rette hornet til Edgar først kom i en litt mindre 100Hz modell. Dagens utgave er 80Hz. Begge er vel expo-horn. Hvor mye betalte du for kitet fra Edgar?
Frode |
|
|
|
neriks
Harry-vinnare 2004
1782 Posts |
Posted - 2003/04/06 : 23:43:23
|
Frode,
Ingen fara ... Jag tycker det är troligt kul och lärorikt att höra andra tankar och idéer
Jag har använt en hel del JBL scoops i PA-sammanhang. Har dock inte testat dem till hifi . Det jag gillad med scoop-hornen var dess förmåga att skapa rejäla ljudtryck mellan ca 50-150Hz . Fungerade väldigt bra till konserter med mycket bas och tunga trummor ... |
Driver företagen NEriks Audio och NEriks Air
Auktoriserad återförsäljare av Moog
|
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/06 : 23:50:22
|
| Jag köpte inte direkt från Bruce utan från en kille som ledsnat på projektet, de är signerade 2001 i alla fall. Det vore intressant att veta vad de kostar från Edgar, satsen var relativt dåligt tillverkad och krävde en hel del trixande för att få bra och antagligen inte värd det han begär. Om någon funderar på en träsats tror jag det är bättre att tillverka ett eget eller köpa ett runt tractrix från Sierra-Brooks. |
Lämnat forumet |
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/06 : 23:55:14
|
| På tal om Imperial de låter fantastiskt bra, har svaga funderingar på att ersätta mina kvatrsvågspipor med ett par Imperial som subbas, inte riktigt ned i källaren men ett härligt gung ! |
Lämnat forumet |
|
|
|
Frode
Member
152 Posts |
Posted - 2003/04/07 : 08:36:12
|
Time,
jeg fikk en gang en pris fra Bruce Edgar på $300 for 100Hz og $400 for 80Hz, det var frakten jeg var mest interessert i. Når det gjelder Sierra Brooks, er de ikke noe for meg. Jer har Oris 200 tractrix horn som deles på 200-220Hz. Jeg trenger noe til å fylle inn under dette. Din kommentar gir meg enda mer lyst til å prøve Imperial.
Frode
 |
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/07 : 09:34:38
|
| Det som jag upplever svårt är att hitta någon bas som dynamiskt klarar att gå tillsammans med midhornet, har funderat på 15-18"basreflex och Imperial eller liknande men inte bestämt ännu. En 18" tror jag kräver en hel del av förstärkeriet vilket inte Imperial gör... synd att de inte går så djupt bara |
Lämnat forumet |
|
|
|
Frode
Member
152 Posts |
Posted - 2003/04/07 : 15:13:56
|
Vet du hvor dypt Imperial går? Jeg kommer eventuelt til å bruke Decware sine modifiserte planer, jeg tror disse er litt større.
Frode |
|
|
|
Rapid
Member
267 Posts |
Posted - 2003/04/07 : 18:02:14
|
| Om jag ska bygga något som täcker under midbasarna så kommer jag bygga ett bashorn i varje hörna eller som på min hemsida (hem.passangen.se/sajberrapid), ett som mynnar ut i mitten. Jag har en JBL 2240 i basreflexlåda på 300l, men det hörs tydligt att den inte står i mitten om man vill ha lite extra ös i basen. Basen ska ju gärna komma i mitten tycker jag. Jag delar vid ca 70hz, 12dB. Vad har ni för erfarenheter? |
|
|
|
time
Harry-vinnare 2004
2637 Posts |
Posted - 2003/04/07 : 18:25:52
|
| Frode, jag har hört den "vanliga" Jensen versionen och det verkar som de kroknar vid 35 hZ också enligt ägaren. Det vore kul att höra en fullstor version typ Decware var får man tag i ritningar till en sån ? Syber: Delar nu två kvartsvågspipor vid ca 70 Hz, en i varje hörn bredvid soffan, funkar bra men det går som du säger inte med en på ena sidan, den "känns" på nåt sätt. Jag är lite nyfiken på ett par 2240 eller liknande i ventilerad låda, tror det funkar bra eller vad säger vår Neriks, känd från Bio ? |
Lämnat forumet |
|
|
|
