solhaga
100.000-klubben

2666 Posts

Posted - 2023/04/29 :  00:26:21  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Gainclowner har jag några liggandes sedan 2009.
Det är Brian Bells design från det avsomnade Chipamp.com.
De har ursprungligtvis använts av mig som drivare för de OB-basar jag hade då men sedan legat oanvända.

Efter mina äventyr med SLAPS och X-SLAPS, ville jag nu ha något som inte behöver två 10A-säkringar eller fläktar för värmeutvecklingen skull och som inte skjuter op-ampar i försteget.

Så varför inte plocka fram de gamla clownerna och kontrollera hur de mäter (på den tiden mätte jag inte):

Vid 1W:


Vid 42,5W (+/- 30 VDC matning), strax innan klippning:


Stepped level vid 1 kHz från 0,5W till 42,5W:


Jag tänkte först att de får duga, tog en omväg till att nästan köpa fem stycken HA AmpTwenty, för att sedan snubbla över dessa clowner: Tom Christiansens Modulus-86.
Ganska dyra mönsterkort, men eftersom jag redan har LM3886:or, transformatorer och kylflänsar samt kan skära och svetsa ihop lådor själv, så blir det inte så dyra nya utlägg för övriga komponenter.
Övriga komponenter är beställda från Mouser och Electrokit och kommer nog i veckan som kommer men jag snålade med portot för mönsterkorten från Kanada, så det lär dröja ytterligare någon vecka till innan byggstart.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/06/10 09:19:00

solhaga
100.000-klubben

2666 Posts

Posted - 2023/04/30 :  11:00:05  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Transformatorerna skördar jag från mina Trimodal. De är på 2x24 Vac och 225 VA.
En transformator kommer att driva två Modulus-86-steg. Rekommendationen för en vid 8 ohml last och +/- 36 Vdc matningspänning är 46 VA.
Strax innan klippning vid 52 W (20,25 Vrms över 7,5 ohm) ut från Bell-steget ovan ligger matningen på +/- 32 Vdc.
Detta lär gå ned ytterliggare med två moduler, så jag kan kanske få ut 50 W från varje modul.

Kylflänsarna (0.75 K/W (L x B x H) 200 x 150 x 25 mm) skördar jag från mina X-SLAPS.
Här är rekommendationen 1,76 K/W, så det får bli en kylfläns per steg.

Nätdelarna är Carlos Felipes "Snubberized desgn" och skördas från mina gamla Bell-steg.
De är avsedda för två moduler.

Så det blir fem stycken dual mono-lådor med en transformator, en nätdel, två Modulus-86 samt två kylflänsar var.

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

Pac
200.000-klubben

21998 Posts

Posted - 2023/04/30 :  15:42:27  Show Profile  Visit Pac's Homepage Send Pac a Private Message  Reply
Återvinning på hög nivå!

// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister

Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/05/05 :  18:33:06  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Så här tänkte jag mig lådan, den blir (bxdxh) 240x200x150 mm.

Hålen högst upp på bakplåten är XLR-kontakterna.
De längst ner är från vänster till höger: "Vänster" högtalarteminaler, strömkabel, strömbrytare samt "höger" högtalarteminaler:

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/05/13 :  12:48:16  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Suck, mönsterkorten fast i tullen i över en vecka och högtalarterminalerna bortsnillade av BudBee.

Tur att det är fint väder!

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

Amatören
100.000-klubben

1757 Posts

Posted - 2023/05/17 :  11:07:39  Show Profile Send Amatören a Private Message  Reply
Såg på ett annat forum att du tänkte använda högtalarterminaler från Kjell & Co. De saknar tyvärr möjlighet att använda banankontakt.

Använd Speakon istället! Oerhört praktiska och finns i många olika utförande och är "idiotsäkra".
Kolla: https://www.thomann.de/se/neutrik_speakon_kontakt_uttag.html
Denna typ är de enda jag använder numera.

Men vill du hålla dig till konventionella så kan jag rekommendera dessa:
https://www.amazon.se/Hifi-Lab-ljudkontakt-f%C3%B6rst%C3%A4rkarterminal-guldpl%C3%A4terad/dp/B01FQZ8H9O/ref=d_pd_sbs_sccl_3_19/258-7158991-7787861?pd_rd_w=sMwAc&content-id=amzn1.sym.90b5ffa8-3aed-4bc4-bedd-0ef3225d0f40&pf_rd_p=90b5ffa8-3aed-4bc4-bedd-0ef3225d0f40&pf_rd_r=XSMGSMHZC2RY67DZZSZ6&pd_rd_wg=dHfKp&pd_rd_r=4dc5d230-e9cb-4ca9-ad6c-4c62de344a7a&pd_rd_i=B01FQZ8H9O&psc=1

"Amatör, med JBL, TAD, Beyma, 18-Sound, AE, BSS, Xilica, NCore, Marantz och Yamaha!"
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/05/17 :  11:38:55  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply

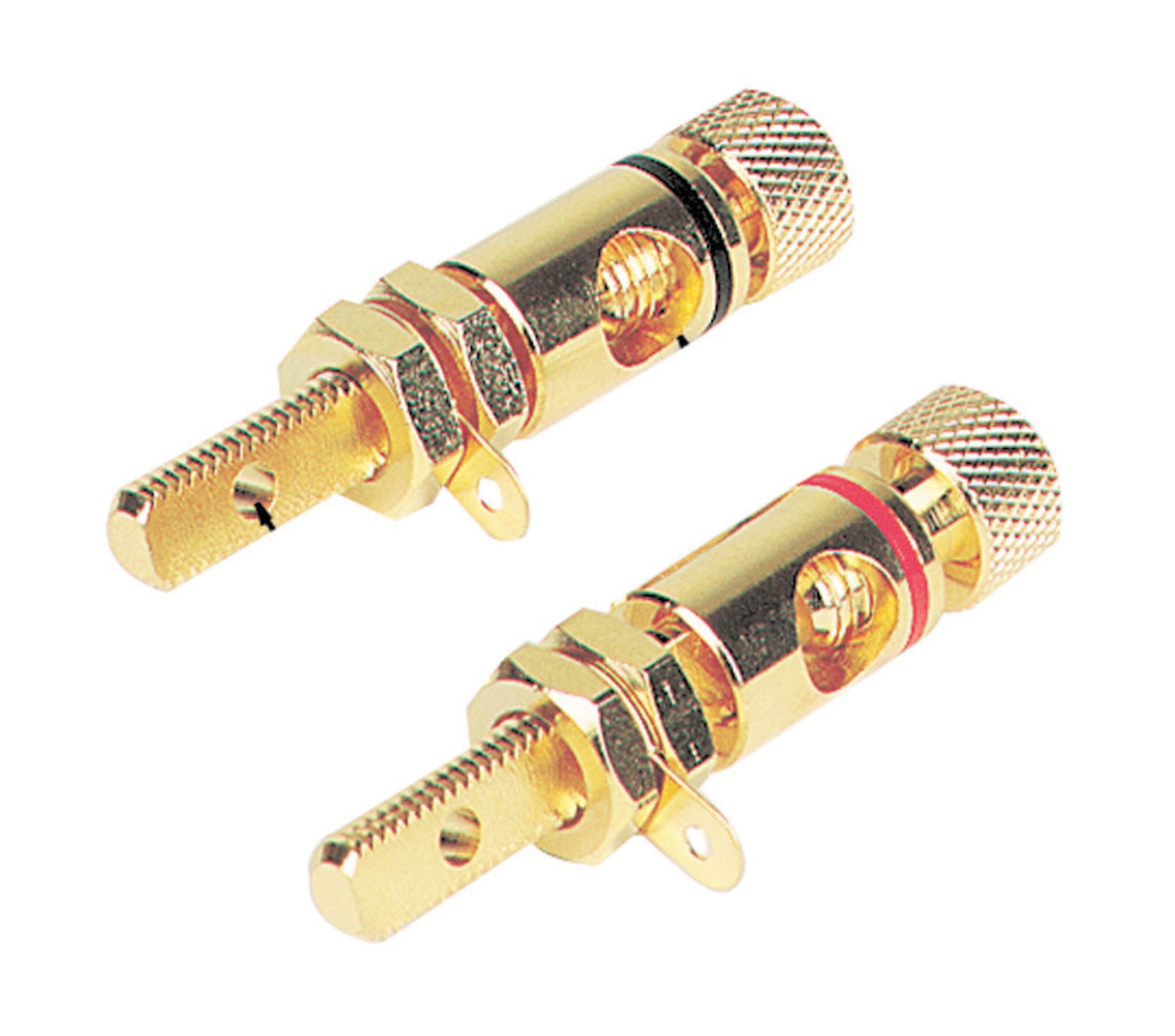

Det är okej att de saknar urtag för banankontakt, jag är mer orolig för att de inte är isolerade mot chassiet.
Sedan kan ju det se lite B ut bredvid XLR-donen.
Med Kjells staffling kostar dessa tio par 575:-

Dessa NL2-kontakter kostar 48 SEK på Thomann, men jag hittar inget NL2-chassieurtag.

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/05/17 :  11:55:15  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Hittade några på Amazon, tror du att de "dyger":

NL4 kabel

NL4 chassie

Tio stycken NL4-par skulle då kosta 340:- inklusive frakt och vara framme på måndag/tisdag.

Sedan kan ju det vara kul att ha kabeldon i olika färger för vänster/höger.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/05/17 12:32:32
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/05/17 :  15:06:17  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Nej, det är ju dumt att snåla.

Dessa från Thomann blir bra.
Jag använder då de fyra polerna för min fyrflätade kabel.

Med lite olika färger och kabeldimensioner på kontaktdonen kan jag nu hålla isär de fem elementen per sida.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/05/17 15:09:40
Go to Top of Page

Amatören
100.000-klubben

1757 Posts

Posted - 2023/05/17 :  18:31:20  Show Profile Send Amatören a Private Message  Reply
quote:
Med lite olika färger och kabeldimensioner på kontaktdonen kan jag nu hålla isär de fem elementen per sida.

Examinente!

Jag har bra erfarenhet av Neutriks produkter, bra kvalitét och pris.

"Amatör, med JBL, TAD, Beyma, 18-Sound, AE, BSS, Xilica, NCore, Marantz och Yamaha!"
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/05/17 :  19:17:09  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
27:- för ett chassieurtag och 66:- för en kabelkontakt.
Så det blev nästan på kronan dubbelt så dyrt: 1149 mot 575.
Fast då köpte jag ett par extra chassieurtag och en kabelkontakt.

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

Amatören
100.000-klubben

1757 Posts

Posted - 2023/05/18 :  11:56:29  Show Profile Send Amatören a Private Message  Reply
Amatören lever som han tipsar om, baksida på ett 6x250W slutsteg.
Inget "onödigt":


"Amatör, med JBL, TAD, Beyma, 18-Sound, AE, BSS, Xilica, NCore, Marantz och Yamaha!"
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/05/19 :  09:45:00  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Tack för inspiriationen!

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/09 :  11:45:33  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Så har paketet med mönsterkort kommit i genom nålsögat Postnords importhantering; det tog bara en månad!



Synd att det är så fint väder, men jag kanske kan stjäla mig någon timme när det är som varmast.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/06/13 14:51:10
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/09 :  15:36:16  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Gjorde en enkel vigjigg för motstånden:


och monterade de första fyra:

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/11 :  19:30:08  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
All elektronik monterad:


I morgon blir det okulärkontroll samt tvättning av kretskort, kanske hinner jag köra upp ett eller annat kort.

Om nu inte solcellsinstallationen sker i morgon:


eller om jag bygger färdigt trappan till Attefallshuset,


eller om jag sätter upp panelskivorna inuti Attefallshuset.


Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

Ryssen
100.000-klubben

8343 Posts

Posted - 2023/06/11 :  21:17:45  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Ja det gäller att hålla sig sysselsatt.

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/12 :  00:44:31  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Äsch, varken jag eller roboten behöver ju klippa gräsmattorna i den här torkan så jag har gott om tid över.

Kom precis på att det är ju LM3886T, så jag måste ha en bussning när jag monterar den mot kylflänsen:


Inte så dyra, men det försenar ju bygget några dagar.
Tur att man har en 3D-skrivare.

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/13 :  14:49:57  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Ett par kort är uppkörda. Här är mätningar på #7:
Matningen uppmätt till +/- 34,4 VDC.

Frekvenssvar vid 1 W över 7,5 ohm:


Distorsion för samma mätning:


Distorsion vid 1 kHz när insignalen stegas 0,2 dB per mätning, från -29 dB (0,25 W uteffekt) till -6,0 dB (klippning vid -6,2 dB och47,6 W uteffekt)

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/06/13 16:04:08
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/13 :  15:01:23  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Bell (första posten) jämfört med Modulus-86 vid 1 W:


I procent:


Generellt ligger Modulus-86 långt under Bell-kortet, men det är under 100 Hz och över 1 kHz det verkligen sticker iväg för Bell-kortet.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/06/13 15:31:37
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/13 :  19:14:28  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Här är en mätning på Modulus-86 med single end och differentiell ingång:


Jag har inverterat en andra utgång i REW i en laboratorieuppkoppling, så det speglar kanske inte en verklig differentiell signal.
Jag har sänkt den differentiella insignalen med 6 dB för att kompensera så att det blir samma nivå ut.
Den differentiella signalen borde ge lägre distorsion än single end.

Hacken i THD-kurvan till höger beror på att övertonerna "lämnar" THD-beräkningen en efter en; 5HD, 4HD, 3HD och till sist 2HD vid 24 kHz.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/06/13 20:25:46
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/15 :  18:17:03  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Jag drog igång plasmaskäraren för första gången på över ett år, så det var först på tredje försöket jag lyckades skära ut en baksida:



Utsidan kommer att vara svart.

Jag har flyttat transformatorns placering till fronten, det gör att transformatorns monteringsbult kommer att vara synlig.
Hål för den i mitten, till höger syns hålet för strömställaren.


Men jag tänkte sätta dit en 3D-utskriven plakett över bulten:


Eftersom de tre texterna har olika höjd, så kan jag få dessa i olika färger.
Någon av texternas färger kommer att matcha inkommande signalkabels RCA-kontakts färg.
Motsvarande XLR-kontakt är ju silverfärgad, men jag kan i några fall få en matchning på högtalarutgångens Speakon-kontakt.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2023/06/15 18:52:56
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/16 :  16:17:23  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
RCA till XLR-kabel med ett 220 ohms motstånd mellan skärm och Cold på RCA-sidan:

RCA-donet:

Ett motstånd ligger mellan skärmen och vit kabeldel.
DAC:ens utgångsimpedans är uppgiven till 200 ohm, tanken är att differentialingången på Modulus-86 skall se ungefär samma källimpedans på både Hot och Cold.
Jag pillade dit en bit isolertejp runt motståndet så att det inte kortsluts till skärm.
Det känns inte helt tillförlitligt, så jag får nog hitta en bättre lösning.


XLR-donet:

Röd går till Hot (pinne 2), vit går till Cold (pinne 3) och skärm går till pinne 1.

Mäter rätt gör kabeln i all fall (än så länge):

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/06/21 :  10:32:33  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Jag monterar kortet på en aluminiumbit som sedan skruvas fast i kylflänsen:


Silikonmellanlägg mellan LM3886 och aluminiumbit och kylpasta mellan aluminiumbit och kylfläns.
I överkant syns den skylt som skall täcka fastsvetsningen av bulten för transformatorn i fronten.


Förutom att det blir enklare att montera modulerna, så passar de nya hålen bättre i kylflänsen.

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/07/04 :  23:38:55  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Det blev lite trångt i lådan för kortkontakteringen:


Så jag gör om lådan till att vara 60 mm bredare.

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page

solhaga
100.000-klubben

2666 Posts

Posted - 2023/07/08 :  18:39:58  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Så det blev till att skära ut plåtar för lite bredare lådor.

Medlemspresentation.
Senast lyssnat.
Instagram.
Go to Top of Page
Page: of 2 Previous Topic Topic Next Topic
Next Page
 New Topic  Reply to Topic
 Printer Friendly
Jump To:
HiFiForum.nu © HiFiForum.nu except: Logos and Trademarks are property of their owners, Comments are property of their posters Go To Top Of Page
Denna sida genererades på 0.44 sekunder. Snitz Forums 2000
