Ryssen
Member

7643 Posts

Posted - 2022/01/08 :  10:56:24  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Provade förr och jag tror jag kom upp i 13khz....
Det är ju nästan onödigt med diskanter......

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/08 :  23:23:27  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
quote:
Det finns andra demoraliserande sajter också. Hittar dem inte just nu.
- Tack Rolf-San, det behövs inte. Det räckte med den där. . .

quote:
Provade förr och jag tror jag kom upp i 13khz....
Det är ju nästan onödigt med diskanter......
- fast, vad ska men med den där sista oktaven till egentligen? Du har tagit bort massa huvudbry för mig när jag bygger min nästa högtalare. . .


Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/09 00:33:05
Go to Top of Page

Rolf-san
Semesterfirare på egen begrän

2114 Posts

Posted - 2022/01/08 :  23:42:05  Show Profile Send Rolf-san a Private Message  Reply
Det finns många bra bredbandare som täcker in det man förmår höra.
För mig räcker det med upp till 10kHz.

När elefanterna slåss, så trampas gräset ner.
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/09 :  00:10:57  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
Jag har legat lite back på förstärkarsidan och eftersom jag delar aktivt mellan elementen går det åt några kanaler. Till detta har jag i brist på bättre använt mig av en gammalt receiver från Cambridge Audio. Den gör jobbet helt ok men det känns inte så kul.



Det finns förstås en uppsjö av spännande förstärkaralternativ och olika förstärkarprinciper att välja bland. Jag har en del koll på hur man konstruerar högtalare men noll koll hur man konstruerar förstärkare och ska inte ge mig in i det delen av hobbyn (för tillfället). Utan att försvara mina val och helt enkelt förklara att jag är nyfiken på LAB.Gruppen. Lokalt konstruerat och tillverkat med, vad jag tror, superfin kvalitet. Robust så det förslår med rykte om sig att låta mycket bra också. LAB.Gruppen har bara tillverkat förstärkare för PA, lämpar sig då deras grejer att ha i hemmamiljö? Det vet jag inte och det är det som jag är nyfiken på.

Det steg jag tidigare köpt var ett LAB 300. Det är passivt kylt så det har inga eleka fläktar som stör. LAB 300 blev senare iP 450. IP står för Iron Power och var LAB.Gruppens sista serie med klassiska nätdelar med ringkärnetrafos. På deras senare (men även samtida) förstärkare införde man en switchad nätdel. Som jag förstår det har LAB lagt ner stor omsorg på att minska de switchade nätdelarnas tillkortakommanden.

IP-serien tycker jag är intressant då den är grymt välbyggd (gäller alla LAB-prylar), har klassisk nätdel och går att hitta väldigt billigt på begmarknaden.

Idag kom steg nr två



Jag blev lite orolig när jag öppnade lådan för där låg till och med en manual till Yamahan som lådan hör till. Har jag fått fel pryl?



- Phew, verkar vara rätt grejer. . .



En iP 900 om 2x200w i 8 ohm



Efter en rejäl omgång med tryckluften och ett kilo dampartiklar senare ser den så här fin ut invändigt. Av serienumret går det att utläsa att den är tillverkad så sent som 2011.

Det syns också hur modulärt den är byggd. Det finns utrymmer för en liks stor utgångsdel till bredvid den befintliga samt även rum för större trafo (som redan är på 600 VA).



Kylningen fungerar på ett fiffigt sätt. Fläkten blåser in i en kanal som går tvärs genom hela chassit. transistorerna sitter på en ganska lite kylfläns av kopar som sitter monterad mot en öppning i kanalen. På så sätt får varje chip lika mycket och lika kall luft. Många PA-stag har en kylfläns som trissorna sitter monterade längs och i ena ändan sitter fläkten som blåser luft genom kylflänsen. Då får trissorna närmast fläkten avsevärt bättre kylning än de som sitter längst ifrån. Jag vet inte hur stor roll det spelar men det är ett fiffigt trick i mitt tycke.

Tyvärr väsnas fläkten en hel del. Alldeles för mycket för att fungera i mitt vardagsrum. Jag ska undersöka om det går att montera tystare fläkt och om jag kan bygga in förstärkarna i någon form av rack/skåp så att ljudet dämpas tillräckligt. I och med att kylflänsen är så liten har jag svårt att tro att det funkar att köra utan fläkt. På min Yamaha P3200 går det bra däremot.

I hemmalyssningsmiljön kommer den knappt att jobba alls, förstärkaren alltså, även om fläkten vill gå. Nu har den en rad smarta övervakningsmekanismer som gör att det faktiskt är svårt att köra sönder den. Bland annat övervakar den temperaturen på transistorerna och blir det för varmt där klipper den helt enkelt strömmen till dom. Kanske kan jag prova att koppla ur fläkten och se hur högt jag kan spela innan överhettningsskyddet slår till. . .

Om någon har tips på var jag kan hitta en tystare fläkt att prova är jag tacksam. Den som sitter där nu har måtten 80x80x25mm, drivs med 24VDC och är kopplad med två kablar.



För tillfället så kör jag trevägs. Jag kommer köra LAB 300 till diskanten och iP 900 till midrange men vad ska jag driva basarna med

Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/09 02:43:32
Go to Top of Page

FBK
Member

7136 Posts

Posted - 2022/01/09 :  02:51:53  Show Profile Send FBK a Private Message  Reply
Behöver man kraft och inte är rik så är Pa-steg mycket prisvärda alternativ.

Mvh Per Vill du ha kontakt, sms:a 0707883060
Bästa Hifi dokumentär som gjorts, super kul.Carlsson fans.
https://www.youtube.com/watch?v=iXRq3A9jsvs
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/01/09 :  03:01:41  Show Profile Send FREDRIK E a Private Message  Reply
Verkar vara ett kap, den ser ju nästan ny ut
Go to Top of Page

martinsson
100.000-klubben

3303 Posts

Posted - 2022/01/09 :  09:57:04  Show Profile  Visit martinsson's Homepage Send martinsson a Private Message  Reply
Ett stycke svensk industrihistoria, ett litet företag från lilla kungsbacka som tog sig in på de riktigt stora arenorna i världen, exempelvis U2 360 tour med 2,1MW i ryggen, men där finns många andra imponerande installationer och live event där ljudet förmedlats via lab och nu läggs Forsmans vardagsrum till på den listan :)

martinssons DIY funderingar och projekt - http://www.martinsson.cc/blog/

Edited by - martinsson on 2022/01/09 09:58:53
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/09 :  22:41:07  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
quote:
Det finns många bra bredbandare som täcker in det man förmår höra.
För mig räcker det med upp till 10kHz.
Om man bara bygger till sig själv kan man ju titta på datableden och frekvenskurvorna med nya ögon. . .

quote:
Behöver man kraft och inte är rik så är Pa-steg mycket prisvärda alternativ.
Tyvärr är jag inte rik. I alla fall inte på pengar. Man kan roa sig med att räkna på vad 2x100 W Pass Labs kostar, vilket är ca 140 gånger mer än vad jag gav för denna. . . Nu menar jag absolut inte att det är samma prylar och jag hade gärna haft några feta klass A förstärkare från Pass Labs - om någon annan betalade för dem

quote:
Verkar vara ett kap, den ser ju nästan ny ut
- Tack, tror faktiskt att det var ett ganska bra köp. I gott skick är den i alla fall.

quote:
Ett stycke svensk industrihistoria, ett litet företag från lilla kungsbacka som tog sig in på de riktigt stora arenorna i världen, exempelvis U2 360 tour med 2,1MW i ryggen, men där finns många andra imponerande installationer och live event där ljudet förmedlats via lab och nu läggs Forsmans vardagsrum till på den listan :)
- Haha roligt men jag är inte säker på att LAB.Gruppen kommer skryta om just det på sin hemsida.

Ett forum blir till det som medlemmarna bidrar med. Skriv!

Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/11 :  22:31:28  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
Nämen hoppsan, paketöppning idag igen. . .
Vad kan det vara?

Faktum är att jag blev förvånad redan när jag tog emot paketet för expediten bar det så obekymrat. Mitt iP 900 med klassisk ringkärnetrafo bär man inte utan tvåhandsfattning. När jag bar ut paketet till bilen undrade jag för ett ögonblick om jag blivit lurad.



Nix, ingen har blivit lurad. I det här paketet bor, en numera, välkänd profil.



Äntligen ett LAB 1600 som ska leverera 2x448 w i 8 ohm (eller 1560 w bryggkopplat).
Det är lite anmärkningsvärt att i databladet anger man 430 wpc i 8 ohm. Många företag skulle runda av uppåt istället men här anger man effekten med lite säkerhetsmarginal. Det är bara en detalj men något jag gillar av princip

Fronten är dock lite sliten och skev i fästöronen på sidan.



Det syns tydligt hur detta steg och andra steg ovanpå blivit dragna in och ut ur rack för reporna är fula och många. Men det finns ett grymt enkelt och effektivt sätt att fixa detta så att der ut som ny och det är att vända på topplåten. Funkade utmärkt på iP 900 och verkar funka här med. Ev. Är inte skruvhålen symmetriska med det tar vi då i så fall.



Om inte steget var så vackert på utsidan så är det det på insidan och som vi alla vet, så är det insidan som räknas. . .



LAB 1600 hör till den serien av LAB steg med den (på den tiden) nya nätdelen med IGB-transistorer vilka hade betydligt högre verkningsgrad än de tidigare MOS-transistorerna vilket också gjorde att nätdelen blev kompaktare. I dåtidens broschyr från LAB.Gruppen kan man bl.a. läsa mer om nätdelen och omkoppling för att kunna driva lågimpediva laster ner till 2 ohm på full effekt. Det är också tydligt att trots att nätdelen levererar mer effekt än de klassiska så är den avsevärt lättare. Jag ska villigt erkänna att jag blev förvånad över viktskillnaden. En riktigt tung förstärkare utstrålar en annan kvalitetskänsla än en lättare sådan. I det här fallet tror jag den känslan är bedräglig då jag hittat många goda omdömen om lust LAB 1600 från lite olika källor
quote:
Enligt min mening är LAB 1600 den förstärkare som slår de flesta tung-HIFi steg i ljudkvalite. Har själv 3st till hemmabion. Möjligtvis slår den nya PLM-serien dessa. Jag fick låna en PLM strax före jul och jag blev imponerad#8230;.
quote:
Det första som slog mig var hur häpnadsväckande bra lab 1600 lät, inte minst för att vara pa-steg. Dan har helt rätt, lab 1600 klår många, även betydligt dyrare HiFi slutsteg med hästlängder.
quote:
I have read positive comments about their sonic performance in various forums (. . .) Initial low level listening confirms this, as a top amp (>150Hz) it sounds very good indeed, clean, detailed and controlled, and as sub amp it keeps this signature and tightened thing up significantly, more definition and punch to put it bluntly.
quote:
Har ett själv och är mycket belåten med det sånär som på fläktljudet som kan vara lite störande.
quote:
Vi kör ett LAB 1600 lättviktssteg till våra topplådor och vi är väldigt nöjda på alla sätt, har även provat det lite lätt hemma och det skämmer absolut inte ut sig. . .

Här är lite länkar för den som är intresserad.
Test Data
Tech. Spec.
User Manual

jaha, nu ska det bli spännande att koppla upp stegen och se om jag kommer gilla vad jag hör. . .
Men, innan dess måste jag dock byta till lågvarviga tysta fläktar innan de kommer i närheten av vardagsrummet. Fler saker som väsnas är inte bra för hobbyns livsutrymme i familjen Dessutom är jag själv väldigt lättstörd av den typen av oljud så byte är hög prio.


Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/11 23:32:12
Go to Top of Page

Rolf-san
Semesterfirare på egen begrän

2114 Posts

Posted - 2022/01/11 :  23:51:42  Show Profile Send Rolf-san a Private Message  Reply
Kul FForsman!
Ska du riva innertaket?
quote:
Men, innan dess måste jag dock byta till lågvarviga tysta fläktar innan de kommer i närheten av vardagsrummet.

Jaha, så det är fläkten som kommer att störa?
Då skulle det ju lugnt räcka med first watt.

När elefanterna slåss, så trampas gräset ner.
Go to Top of Page

martinsson
100.000-klubben

3303 Posts

Posted - 2022/01/12 :  08:28:01  Show Profile  Visit martinsson's Homepage Send martinsson a Private Message  Reply
Mitt intryck av LAB1600 ledde till ett inköp av ytterliggare ett LAB1600, och lystna blickar ännu ett :) Vi är inte alla olika i vår uppfattning om vad som låter bra, men för min del skulle jag placera detta på delad första plats tillsammans med QSC PLX 2402 som de två steg jag tyckt mest om hitills av allt jag hört i mina system.

Därmed inte sagt att andra behöver dela min uppfattning, det återstår att se, det förefaller dock som att jag itne är ensam i min uppfattning, ska bli spännande att se hur Forsman upplever det, förhoppningsvis positivt men som sagt, vi är alla olika i våra preferenser.

martinssons DIY funderingar och projekt - http://www.martinsson.cc/blog/
Go to Top of Page

abbot
Member

571 Posts

Posted - 2022/01/12 :  16:46:31  Show Profile Send abbot a Private Message  Reply
Apropå hörsel; jag har upplevt att man kan njuta lika bra av musik även med nedsatt hörsel. Hjärnan anpassar sig så småningom. Det är bland annat därför vissa blir så överraskade när de får veta sin 'faktiska frekvensrespons'. Till och med om man har tydligt olika hörselförmåga mellan öronen (det är ju dessutom 'mellan öronen' man hör, dvs i hjärnan).

Det är nog väldigt få som har likadan hörsel/frekvenskurverespons i båda öronen ens någon enda period i livet. Det skulle möjligen vara de stendöva i så fall.

Inledningsvis när jag började att påtagligt förlora hörsel på ena örat blev jag djupt deprimerad eftersom det här varit ett stort intresse för mig ända sedan jag först träffade Erik Andersson på hans hans DalaLjud i Borlänge. Detta tillstånd har jag övervunnit helt, bland annat med hjälp av modern digital teknik (jag som var analogpurist). Dagens hörapparater är väldigt avancerade - om man väljer rätt modell - och med hjälp av hjärnans anpassningsförmåga och tidigare ljudreferenser kan de fungera utmärkt för musik om de är rätt programmerade. De var tidigare konstruerade enbart för talförståelse men är nu mycket bredare i sin kapacitet. Jag har berört detta tidigare i en annan tråd. Man behöver 'endast' få tag i en bra audionom som är duglig och villig att prova ut ett musikprogram som fungerar för användaren. Det är individuellt vad som fungerar bäst. Tidigare var det A/D-convertern som var flaskhalsen. Efter idoga påtryckningar av DR Marshall Chasin - audiolog som arbetar med yrkesmusiker med hörselproblem - har branschen hittat en imponerande utveckling av möjligheterna. Med hans förslag till program att utgå ifrån, och god hjälp av en bra audionom i mitt landsting har jag nu fått till det mer än bra. När jag diskuterar mina intryck av ljud med vänner med bättre hörsel är vi förvånansvärt ofta överens.

Jag har också börjat förstå, eller blivit övertygad om, att det mesta av 'inbränning' försiggår i hjärnan. Det kan ni utläsa av mitt tidigare resonemang. Och tänk att puristen har blivit med en sorts equalizer!!
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/12 :  18:12:48  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
quote:
Kul FForsman!
Ska du riva innertaket?

Nja, kanske lite så faktiskt. Jag vill kunna spela högt och kraftfullt och att anläggningen ska kunna hålla igång en ordentlig fest En av utmaningarna är att pyssla ihop någonting som både fungerar för stilla finlyssning och till att blåsa skjortan av ett partygäng. Får se hur väl det kommer gå

quote:

quote:
Men, innan dess måste jag dock byta till lågvarviga tysta fläktar innan de kommer i närheten av vardagsrummet.


Jaha, så det är fläkten som kommer att störa?
Då skulle det ju lugnt räcka med first watt.


ääh, lite pinsamt men i lådan för påbörjat men inte avslutat (min sådan låda är tyvärr lite för stor) ligger ett embryo till en First Watt/Pass Diy stärkare. Närmare bestämt en halvbyggd Burning Amplifier 2 (BA2). . . En vacker dag kanske alla PA-steg åker ut till förmån för denna. Man kan inte så noga veta





quote:
Mitt intryck av LAB1600 ledde till ett inköp av ytterliggare ett LAB1600, och lystna blickar ännu ett :) Vi är inte alla olika i vår uppfattning om vad som låter bra, men för min del skulle jag placera detta på delad första plats tillsammans med QSC PLX 2402 som de två steg jag tyckt mest om hitills av allt jag hört i mina system.
Mycket spännande att höra Martinsson. Som du vet så är jag kraftfullt inspirerad av dina och Circlomanens olika upptåg

Saknar dock Circlomanen här på hififorum nuförtiden

@abbot
Mycket intressant och tack för att du delar med dig av dina funderingar. Själv har jag hörselnedsättning och kraftig tinnitus på ena örat. Med tiden har jag lärt mig att återigen höra tystnad. Det vill säga att jag har lärt mig att undermedvetet filtrera bort tjutet från tinitusen. Nuförtiden hör jag bara min tinnitus när jag lyssnar efter den eller när den av oklar anledning byter tonart. Håller på att prova ut en sådan här liten apparat som kanske ska skruvas fast i skallbenet






Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/12 18:35:20
Go to Top of Page

Rolf-san
Semesterfirare på egen begrän

2114 Posts

Posted - 2022/01/12 :  18:13:56  Show Profile Send Rolf-san a Private Message  Reply
Visst abott.
Sent ska syndaren vakna.
https://sv.wiktionary.org/wiki/Sent_ska_syndaren_vakna.

När elefanterna slåss, så trampas gräset ner.
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/12 :  18:15:44  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply

Före och efter - så vackert att man blir tårögd. . .




Ett forum blir till det som medlemmarna bidrar med. Skriv!

Go to Top of Page

abbot
Member

571 Posts

Posted - 2022/01/12 :  23:23:15  Show Profile Send abbot a Private Message  Reply
Rolf-san; digitalt är ju fortfarande skit och dödfött (utom i vissa viktiga applikationer som kan ha med ljud att göra)...
Go to Top of Page

abbot
Member

571 Posts

Posted - 2022/01/12 :  23:26:42  Show Profile Send abbot a Private Message  Reply
FFFForsman; googla Marshall Chasin. Om du står inför att välja apparat - om det alternativet finns - så kan det vara bra att ha läst på så att man väljer rätt från början. Det spar tid.
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/13 :  23:20:21  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
Ikväll ligger det nya fläktar på operationsbordet och jag har onlinesupport av martinsson som också håller på med motsvarande manövrar på sitt håll. Kul!



För att ha lite koll på ev. skillnader har jag riggat för lite mätning (avstånd 1/4m). Som det ser ut nu i mitt system så använder jag sex kanaler till sub, bas/mid och diskant. Förhoppningen är att byta ut min gamla hemmabioförstärkare mot dessa tre LAB-steg. Vi går alla igång på olika saker. Just nu tycker jag att den här stapeln är såå snygg!



Först ut till rakning är LAB iP 900.



Det finns säkert ett smidigare sätt att få loss fläkten på utan att hålla på och fippla med speciallösningar men det gick väldigt smidigt ändå så det var bara att köra på.

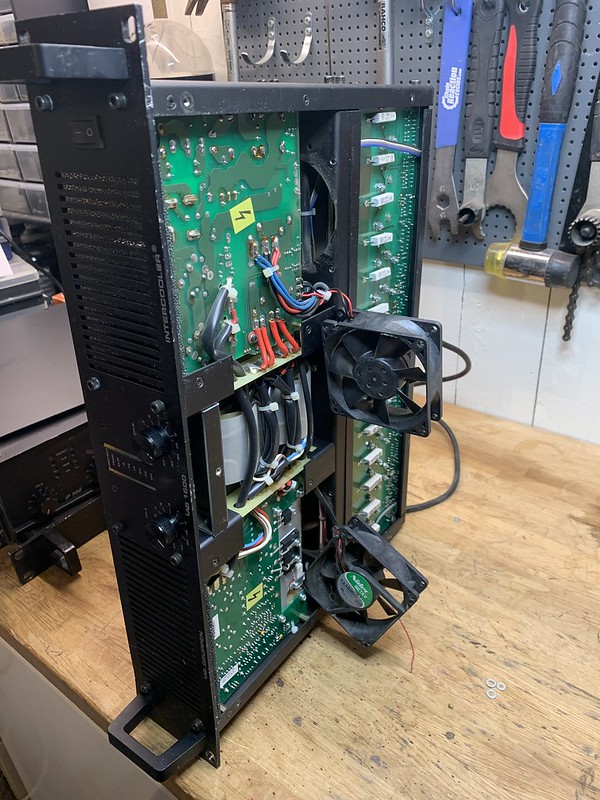

Med fläkten väl borttagen ser man ganska tydligt hur kylsystemet fungerar.



Gamla fläkten



En annan liten detalj som jag gillar är att man från början har funderat på vad som kommer gå sönder och vad som behöver bytas. Fläktar är typiskt sådana prylar. Således har man satt en snabbkoppling på trådarna. Finns ju möjlighet att kopplingen inte är original men Kudos då till den som satte dit den.



Nya tysta fläkten på plats:



Jaha, hur låter det då? Innan byte mätte jag på 1/4m avstånd. först 30s förstärkare av, 30s förstärkare på och avslutningsvis 30s förstärker av igen. Så här såg det ut innan byte på iP 900.



Efter byte ser det ut såhär



Ett svep över frekvensbandet med steget igång ser ut på detta vis (Röd=gammal fläkt, gul=ny fläkt)



Under förutsättning att steget kommer få tillräcklig kylning så betraktar jag detta som en succé. Fläktljudet har gått från bedrövligt till obefintligt.

Fläkten jag satt i ger 30 m3/h, den fläkt Stefan på Elektronikcentrum sätter i ger 42 m3/h och den som satt i original ger ca 73 m3/h. Det är ganska stor skillnad i luftflöde. Det blir också skillnad i ljud. min fläkt ger 12 db, Stefans 22 och original 35 (enligt databladen). Vi får se om detta är tillräckligt. LAB är specade för att fungera i extrem hetta. Men mina steg ska inte jobba i extrem hetta och jag kommer hålla kylflänsarna rena. I värsta fall kommer trissorna bli för varma, steget stänger då ner sig och jag får köpa kraftigare fläkt.

Fläkten Stefan på Elektronikcentrum sätter in i LAB 1600 är den översta av de två markerade. Den jag plockade ur mitt iP 900 är den nedre av de blåmarkerade.



Det enda smolket i bägaren är att när fläktljudet är borta så hörs det ett tydligt brum från trafon istället. Tror i alla fall att det är trafo som brummar. Vad kan man göra åt det? Finns det några idéer här på forumet om vad man kan göra åt ett sådant brum?

Tack för online-samarbetet ikväll martinsson!






Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/13 23:46:30
Go to Top of Page

martinsson
100.000-klubben

3303 Posts

Posted - 2022/01/14 :  15:58:48  Show Profile  Visit martinsson's Homepage Send martinsson a Private Message  Reply
quote:
Tack för online-samarbetet ikväll martinsson!

Tack själv, inspirerande, såpass att jag nu letar febrilt efter tystare 24VDC, 2-pin, 120x120x25 till mitt LAB1500, sedan ska man ju lista ut hur man kommer åt att byta dem också, men en sak i taget :)

Har hittat en, dock med 29dBA ljudnivå, men det är den tystaste 2-pin jag hittat hittills :
https://www.elfa.se/en/axial-fan-dc-ball-120x120x25mm-24v-99-6m-sanyo-denki-9g1224m4021/p/30154438?q=&pos=1&origPos=699&origPageSize=50&track=true

Snyggt dokumenterat och mätt, skulle nästan kunna vara en tutorial för de tre fyra peroner globalt (mig själv inräknad) som är galna nog att ägna sig åt sånt här :)

martinssons DIY funderingar och projekt - http://www.martinsson.cc/blog/

Edited by - martinsson on 2022/01/14 16:01:09
Go to Top of Page

Fuling
DIY-Harry 2006, 200.000-klubben

6783 Posts

Posted - 2022/01/14 :  16:46:58  Show Profile Send Fuling a Private Message  Reply
quote:
ett embryo till en First Watt/Pass Diy stärkare


Här tror jag du är nåt på spåren. Tyckte mig se högtalare med horn och lättdrivna element längre upp i tråden, då kan det finnas mycket att vinna på att använda "finförstärkare" uppåt i frekvens och spara musklerna där de gör mest nytta, dvs till basen.

"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet"
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/14 :  21:51:19  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
Ja Fuling, måste bygga klart den. Det är ett helt annat spår som jag gärna vill lära mig mer om men en sak i taget. Nu kör vi i helt motsatt riktning och bygger att system med nästan 3 kW... Men, om jag känner mig själv rätt kommer jag att påbörja ett nytt projekt innan jag är klar med detta. . .
Det är inte så lätt att styra eller veta i vilken riktning nyfikenheten drar en. Just nu är det år kW-hållet och LAB.Gruppen. Ser vissa paralleller till highfives passion för svensk/göteborgsk hifihistoria.
Har funderat på om det skulle gå att bygga en sexkanalsförstärkare av min BA2. Den har ju 6 par utgångstransistorer, borde funka med två per kanal efter lite justering skulle jag tro.

Tack för tipset abbot, ska hålla koll på Marshall Chasins prylar när det närmar sig

quote:
Snyggt dokumenterat och mätt, skulle nästan kunna vara en tutorial för de tre fyra peroner globalt (mig själv inräknad) som är galna nog att ägna sig åt sånt här :)

Så du menar att det inte kommer bli en kioskvältare. . .

Men, för de tre till fyra som kan tänkas vara intresserade så kommer här den rafflande spännande fortsättningen för LAB 1600. . .

martinsson visade hur enkelt man kom fläktarna genom att ta loss underdelen. Alla skruvar kommer man åt enkelt och fläktarna trillar ut såhär smidigt.





Ja, nu önskar jag att jag hittade mina fina snabbkopplingar för det satt inga i det här steget. Är för rastlös för att väna så jag lödade ihop kablarna lite snabbt och drog lite krympslang över.



Nya fläktar isatta.



Och så här mäter det. 30s av, 30s på och 30s av. 1/4m avstånd.

Före byte:



Efter byte:



Röd kurva innan byte, grön kurva efter.



Samma resultat som med iP900. Från att låta som en skördetröska till att bli nästan helt tyst

Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/14 22:18:56
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/01/14 :  22:50:31  Show Profile Send FREDRIK E a Private Message  Reply
Kan bara hålla med, en jäkligt snygg stapel med slutsteg. Förvånande att det blev så stor skillnad särskilt på Lab1600. Blir ju sugen jag med att byta på mitt QSC Plx 3402, frågan är ju bara vilken fläkt man ska byta till?

Efter lite googlande ser jag att fläkten i mitt steg är på 90 m3 och 40dB , hade ju varit bra om det funkat att byta till samma fläktar som du gjort, 12 dB och 30 m3 borde väl funka för hemmabruk.

Edited by - FREDRIK E on 2022/01/15 00:29:01
Go to Top of Page

Rolf-san
Semesterfirare på egen begrän

2114 Posts

Posted - 2022/01/14 :  22:54:15  Show Profile Send Rolf-san a Private Message  Reply
quote:
Det enda smolket i bägaren är att när fläktljudet är borta så hörs det ett tydligt brum från trafon istället.

Skulle det kunna funka med en sån här?

https://sjostromaudio.net/shop/mains-circuits/30-dct03-dc-filter-for-toroidal-transformers-heavy-duty-version.html

Det finns någonstans på forumet en fin bild på ett sådant. Hittar inte just nu.

Edit: https://sound-au.com/articles/xfmr-dc.htm

När elefanterna slåss, så trampas gräset ner.

Edited by - Rolf-san on 2022/01/14 23:07:40
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/15 :  10:04:23  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
quote:
Kan bara hålla med, en jäkligt snygg stapel med slutsteg.

Kul att du gillar det :-)
quote:
Förvånande att det blev så stor skillnad särskilt på Lab1600.

Det blåste väldigt mycket när jag gjorde fixet på iP900 så brusgolvet i rummet var högre. Man ser också trafobrummet framförallt i SPL-mätningingen. LAB 1600 blev avsevärt tystare i och med att den inte har trafobrum. Det enda som hörs är ett mycket svagt tickande från fläktarna i LAB 1600. Inge fläkt sus över huvud taget.

quote:
Efter lite googlande ser jag att fläkten i mitt steg är på 90 m3 och 40dB , hade ju varit bra om det funkat att byta till samma fläktar som du gjort, 12 dB och 30 m3 borde väl funka för hemmabruk.
Jag har gissat lite när jag valt fläktar. Stefan, som kan LAB och jobbar med dem proffesionellt har gått från fläktar på 73m3/h till 43m3/h och jag har gått ännu lägre. Då tänker jag att stegen inte producerar särskilt mycket värme på tomgång och att i hemmet kommer jag inte driva dem hårt alls, snarare tvärt om. De har stått på bänken här hemma påslagna i några timmar och vist blir stegen ljumna men inte så varma att fläkten varvar upp. Jag har dock inte spelat med dem än. Det som gör att jag vågar chansa lite är skyddkretsarna som övervakar temperaturen i både trafon och i slutsteget. Går tempen upp till 80 grader varvar fläktarna upp och går det över 90 grader klipps strömförsörjningen till utgångstrissorna till dess att tempen gått ner till ok nivåer. Så länge skyddkretsen fungerar så vågar jag laborera med detta. Men jag vet inte att den funkar för jag har inte testat den. Nu kostar heller inte stegen en förmögenhet utan tvärt om så har jag hittat dem till riktigt bra priser. Det är aldrig roligt at elda upp saker man köpt men ja vågar ta den risken (tror den är mycket liten) med dessa stegen. Hade jag suttit på två Pass Labs XA108.8 Monoblock för 140 kkr st. hade jag nog resonerat annorlunda.
Jag kan inget om QSC (martinsson har nog koll dock) med det skulle förvåna mig om de saknar någon av de skyddskretsar som LAB har. :-)

Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/15 10:35:58
Go to Top of Page

FForsman
100.000-klubben

2551 Posts

Posted - 2022/01/15 :  10:06:04  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
quote:

quote:
Det enda smolket i bägaren är att när fläktljudet är borta så hörs det ett tydligt brum från trafon istället.


Skulle det kunna funka med en sån här?

https://sjostromaudio.net/shop/mains-circuits/30-dct03-dc-filter-for-toroidal-transformers-heavy-duty-version.html

Det finns någonstans på forumet en fin bild på ett sådant. Hittar inte just nu.

Edit: https://sound-au.com/articles/xfmr-dc.htm
Grymt, det är har jag inte sett förut. Mycket bra tips. Tack Rolf-san!

Ett forum blir till det som medlemmarna bidrar med. Skriv!


Edited by - FForsman on 2022/01/15 10:36:22
Go to Top of Page
Page: of 7 Previous Topic Topic Next Topic
Previous Page | Next Page
 New Topic  Reply to Topic
 Printer Friendly
Jump To:
HiFiForum.nu © HiFiForum.nu except: Logos and Trademarks are property of their owners, Comments are property of their posters Go To Top Of Page
Denna sida genererades på 0.28 sekunder. Snitz Forums 2000
