| Author |
 Topic  |
|
Ryssen
100.000-klubben
8721 Posts |
 Posted - 2024/12/23 : 17:02:42
|
Tja jag tror en MAX 200 per skalle beroende på hur många kort vi beställer.Frakten beroende på hur snabbt man vill ha sakerna ,express
kan gå på 20 euro,men jag brukar välja 12-18 dagar då blir det bra mycket billigare.
Jag slänger upp en bild på layouten så småningom.så får du granska den.. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
 |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8031 Posts |
Posted - 2024/12/23 : 17:20:53
|
| Låter bra det! |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8721 Posts |
Posted - 2024/12/23 : 22:41:46
|
Schemat på Bias kretsen:

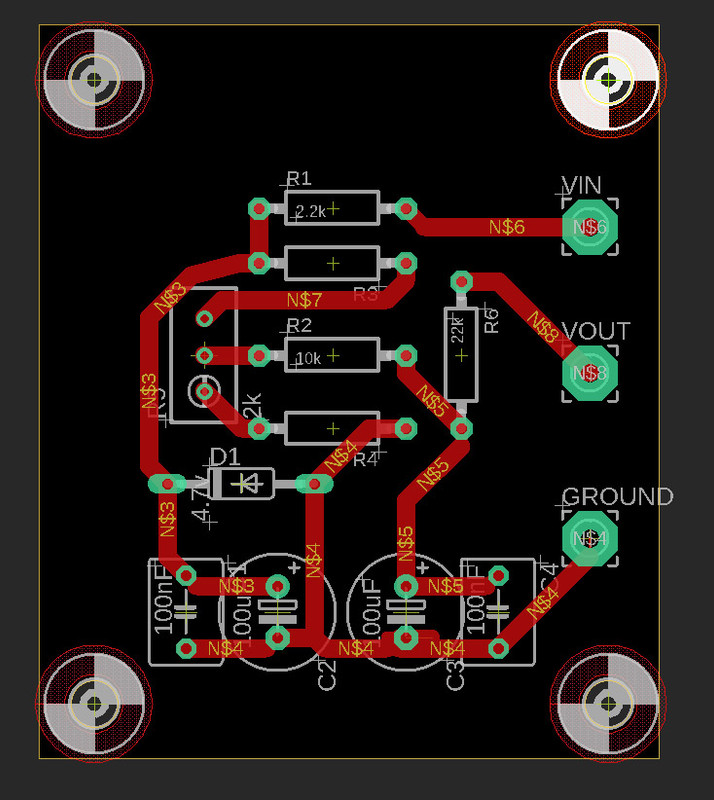

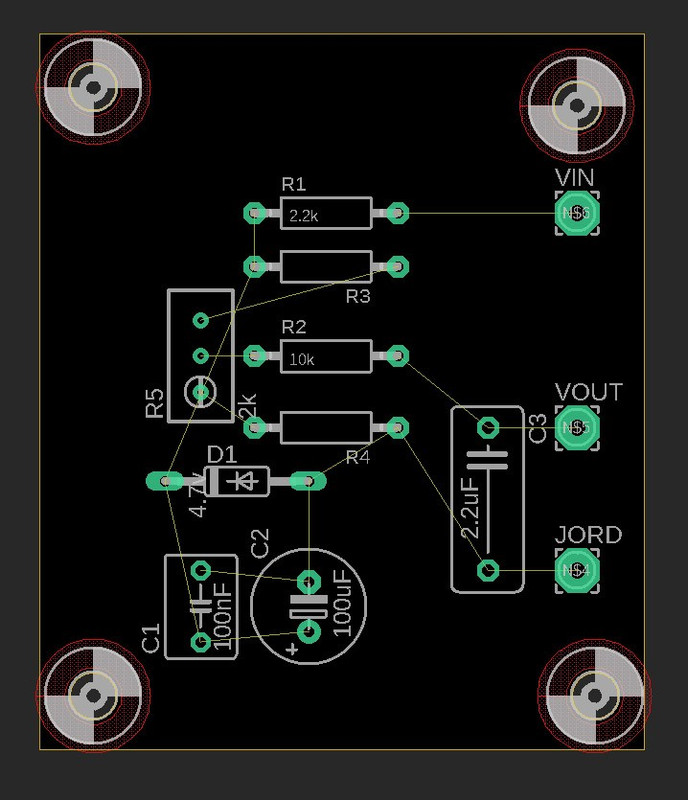

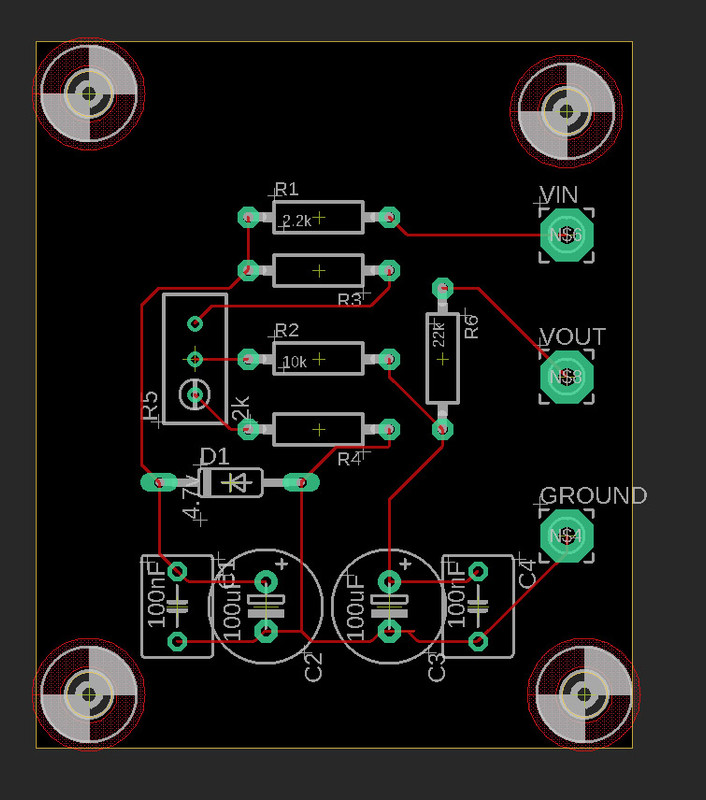

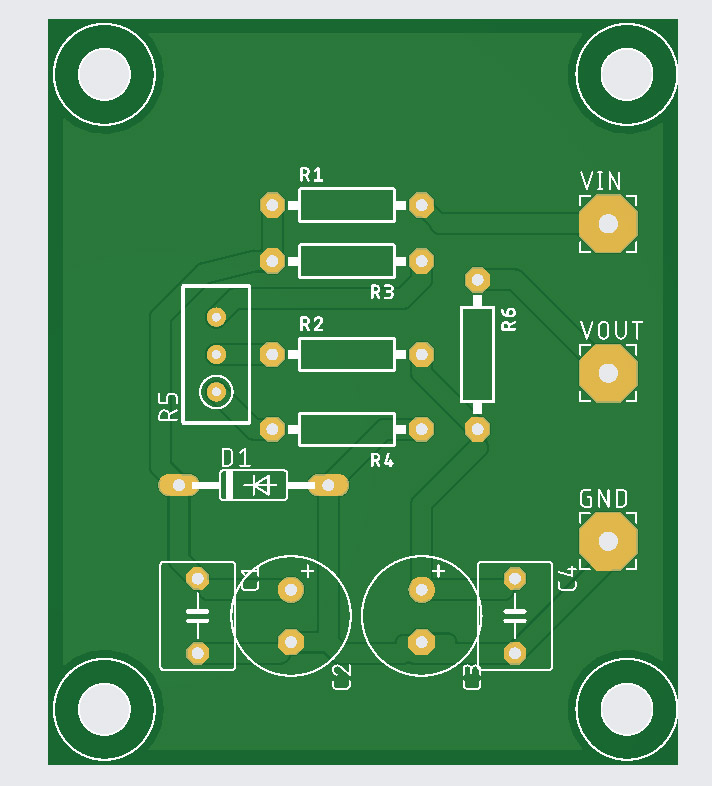

Kortet ska granskas innan banorna ritas:
Jag har gjort så att kabeln lödes direkt i padsen (genomgående)
Är det bra att ha alla anslutningar på ena sidan,eller ska ingången
vara mittemot?
Kortet borde vara en 4-5cm...
Edit: Jag behöll R3 o R4 ska dom inte användas så byglas dom. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2024/12/23 22:46:40 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8031 Posts |
Posted - 2024/12/24 : 06:25:41
|
Ser bra ut så här långt tycker jag!
Några önskemål:
* Anslutningarna för in och ut kan gärna få ha hål som rymmer lödstift (brukar vara 1,3mm men det ska jag kolla upp). Personligen tycker jag det är smidigare än att dra kabeln rakt ner i kortet, speciellt om man vill använda samma kort till diverse experiment och kan slippa löda i själva kortet onödigt många gånger.
* C3 är jag inte riktigt säker på, som jag nog nämnde kan det eventuellt vara bättre med en elektrolyt och en liten plastfilmare parallellt i den positionen.
Det bästa vore kanske att lägga till en elektrolyt på 22-100uF 16V och sen ändra lödöarna för C3 så att de tar kondingar med olika benavstånd, från 5mm upp till ganska stort.
* Om jag tänker rätt så går det nog bra att lägga till ingångsmotståndet på det här kortet också, 22k eller vad det nu var. Blir i serie med utgången då.
|
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8721 Posts |
Posted - 2024/12/24 : 12:47:23
|
quote:
* Anslutningarna för in och ut kan gärna få ha hål som rymmer lödstift (brukar vara 1,3mm men det ska jag kolla upp)
Är det som en pinne med diameter 1.3mm då?
quote:
* Om jag tänker rätt så går det nog bra att lägga till ingångsmotståndet på det här kortet också, 22k eller vad det nu var. Blir i serie med utgången då.
Vilket är det?
|
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8721 Posts |
Posted - 2024/12/24 : 12:59:56
|
Nu kom jag på det du menar bias motståndet
På förstärkaren... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8031 Posts |
Posted - 2024/12/24 : 13:57:35
|
Ja precis, en pinne på 1,3mm. Ska dock dubbelkolla diametern innan jag säger nåt mer om det.
Yes, motståndet mellan biaskretsen och gaten. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8721 Posts |
Posted - 2024/12/24 : 23:47:14
|

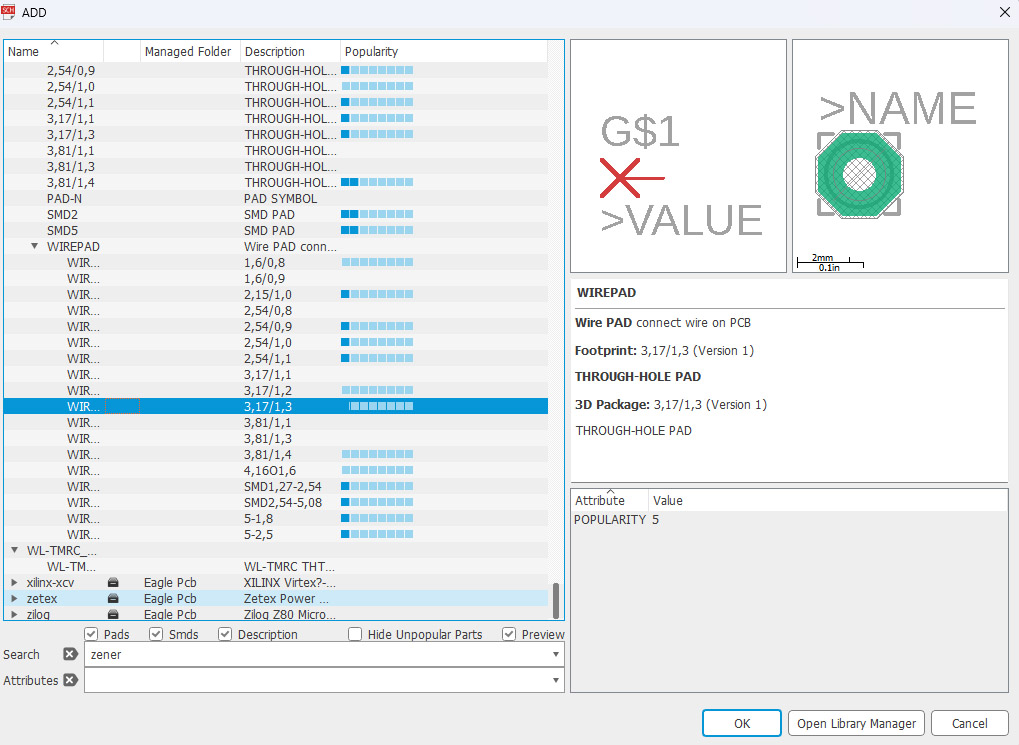

Här är alla alternativen på Wirepad:
Det första måttet är väl yttermåtten,och nästa på mitten hålet.
quote:
C3 så att de tar kondingar med olika benavstånd, från 5mm upp till ganska stort.
Jag hittade bara kondingar från 10 - 15mm |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2024/12/24 23:49:38 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8031 Posts |
Posted - 2024/12/25 : 18:12:05
|
Kollade på TME nu och de lödstift som heter 1,0mm och 1,3mm är i själva verket fyrkantiga i den ände som ska ner i kortet och mäter 1,05 och 1,4mm på diagonalen. 3,81/1,1mm eller 3,81/1,4mm pad vore nog lagom då, eller om tanken är att man ska pressa ner lödstiften? Känns som att det riskerar att förstöra kretskorten.
Vill man köpa lödstift hos Electrokit så är det 1,4mm som gäller verkar det som. Kanske två pads bredvid varandra med olika stora hål?
quote:
Jag hittade bara kondingar från 10 - 15mm
Tror du kan strunta i den där 2,2uF, den var en liten tankevurpa från min sida. Gör plats för 100nF + 47uF eller nåt liknande där istället, 2,2uF blir för lite. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8721 Posts |
Posted - 2024/12/25 : 21:12:21
|
Jo vi kan använda dubbla uppsättningar hål.
Är det inte bättre att använda
2.54/1 till 1.05 pinnen 1.1kanske blir lite glappt. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8721 Posts |
Posted - 2024/12/25 : 23:27:44
|
Elektrokit 1,3 mm
https://www.electrokit.com/lodstift-1.3mm
Eller så använder vi helt enkelt 1.3mm |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2024/12/26 00:03:40 |
|
|
|
