 Posted - 2024/12/18 : 19:49:25
|
Ja, då vet du hur det funkar.
Profilskummet är mer döddämpande och ger en nästan ekodöd låda |
"Clarity by Choise"
Klaga inte på att du inte får det du vill ha
var glad att du inte får vad du förtjänar |
 |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/18 : 23:03:48
|
quote:
300x120mm
Då har du nog all kylning du kan tänkas behöva och lite till. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/18 : 23:12:14
|
| Tänkte väl det + att lådan blir lite djupare (30cm). |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/18 : 23:47:27
|
| Ja, det skadar inte med utrymme. Nätdelen kommer behöva lite kylning också, kanske 5-10W per kapacitansmultiplikator som ska vädras bort. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Imperial
Medlem i AÖ
2725 Posts |
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/19 : 15:42:02
|
Ja det ska ju vara bättre än konsgjort.
quote:
kanske 5-10W per kapacitansmultiplikator som ska vädras bort
Tänkte jag skulle försöka göra ett kretskort.
Men ska det vara Mosfet (4v drop) eller Bjt (2v drop)? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/19 : 21:46:47
|
| Beror på hur mycket spänning du har att slösa med. Jag brukar använda mosfetar för att slippa ta nån bas-ström med i beräkningen, men då måste man ha 4V extra att ta av också. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/19 : 22:42:54
|
| Med 18vac får jag ju lite styvt 25 v.Då har ju förstärkaren 21v att leka med.det ska väl räcka.? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/19 : 23:34:35
|
| Belastat och med CLC-filtrering kan du nog snarare räkna med 22-23V men det blir nog lagom. Sätt en trimpot i multiplikatorn så att du kan trimma ner spänningen några volt om det behövs, vi vet fortfarande inte vilken spänning som passar bäst till förstärkaren. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/21 : 19:48:22
|

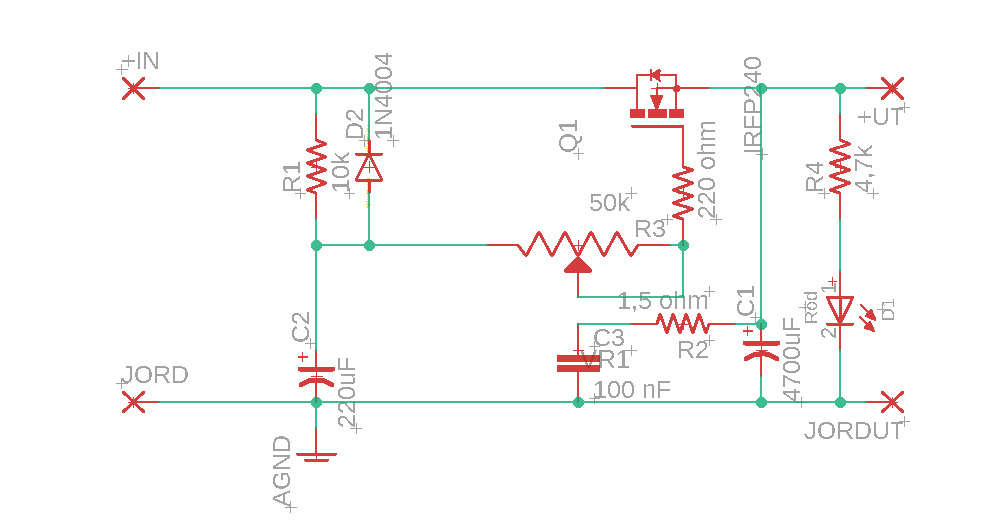

schemat i Eagle:
Skälet till att jag valde en 50k trimpot är att i t.e.x capmulti som jag har i Lufo där trimresistorn är ett par k ohm så händer ingenting när man vrider.
Ser det ut som det ska? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/21 : 20:09:15
|
| Trimpoten är felkopplad, och det fattas en zenerdiod som skydd på gaten. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/21 : 20:26:42
|
| Hur ska trimmpotten vara kopplad då?Samt hur ska skyddsdioden sitta då? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/21 : 21:05:48
|
Du menar att jag ska ta bort R1 i mitt schema och koppla potten där.
Och koppla löparen till R3? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/21 : 21:18:54
|
Nåt sånt kanske.
Här står det en del matnyttigt om hur layouten ska göras:
https://sound-au.com/project15.htm |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/21 : 21:38:28
|
Blir till att göra om en del då.Kan jag använda dom motstånds värden som står på det schema du postade?
4700uF kondingen på utgången i mitt schema ska den bort eller? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/21 : 21:54:14
|
Utgångskondingen är en öppen fråga faktiskt, har inte fått några klara besked kring vad som är lagom där. En del påstår att det inte behövs nån alls.
Tror du kan sätta typ 100uF + 100nF direkt efter multiplikatorn och sen prova med större kondingar precis över mosfeten i förstärkaren. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/22 : 18:54:14
|

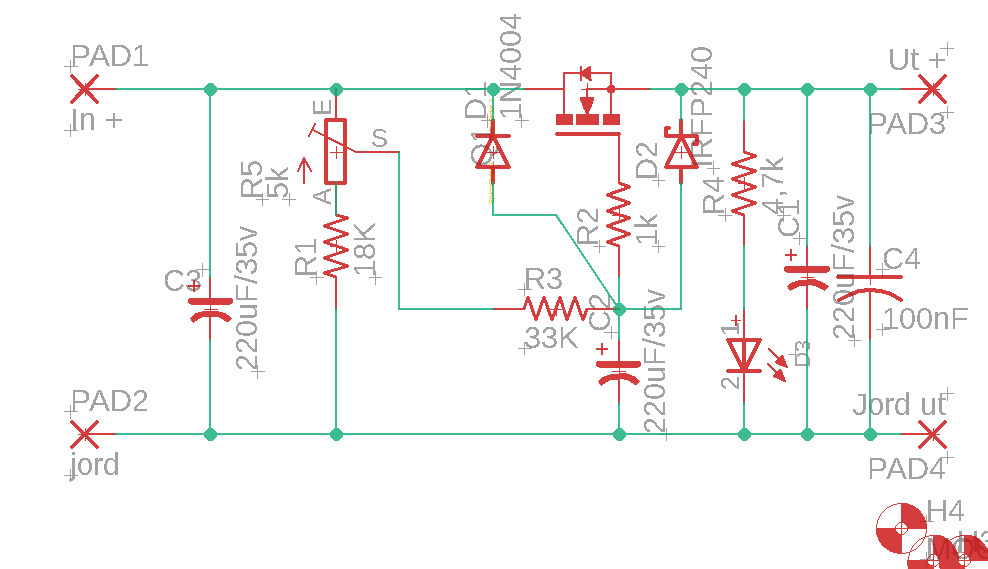

Hur ser det ut nu då?
 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/22 : 19:02:22
|
| Ser bra ut tycker jag, men zenerdioden är felvänd. Går ju att göra plats för en stor konding på utgången också så har du valmöjligheter sen |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/22 : 20:25:29
|
zenerdioden ska vändas,sen börjar böset att få till en skaplig layout på pcb`t.Ska göra plats för en större konding på kortet.
Ska göra ett kort till Bias kretsen oxå. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2024/12/22 20:29:22 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/22 : 21:59:19
|
| Tänker du beställa kort eller etsa själv? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/23 : 15:18:07
|
| Jag beställer på JLCPCB. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/23 : 15:33:21
|
| Om du får till nån bra design så hakar jag gärna på och tar några kort jag också om det går bra. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8739 Posts |
Posted - 2024/12/23 : 15:37:42
|
| Det går bra,minsta antal man kan beställa är 5. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8053 Posts |
Posted - 2024/12/23 : 15:42:31
|
| Vad handlar det om för pengar ungefär? Jag skulle kunna tänka mig några par av varje kort, känns som att både C-multiplikatorer och biaskretsar kan vara bra att ha till allt möjligt. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
