 Posted - 2010/02/04 : 11:58:20
|
Det enda jag kan tänka mig är att i metallfilm är filmen ritsad,etsad (äldre) eller laserskuren (nyare) i en spiralform
Om man vänder två i motfas skulle ströinduktansen kanske kunna sänkas ?
Bara en gissning.
Någon som har något bättre förslag
/Pix
|
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
 |
|
|
Tobbe_L
Klubbmästare i AÖ
9028 Posts |
Posted - 2010/02/04 : 12:18:26
|
Det här är väl förklaringen.
"A valid alternative to very expensive Caddock is to use a parallel of two normal 1% metallic oside resistor with inverted phase to compensate some of their inductance." |
Jag är inte dum....
Jag har bara otur när jag tänker |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2010/02/04 : 12:25:27
|
Hmmm, jag är skeptisk.
Om man vänder ett motstånd, ändras induktansen? Nej.
Då kan det knappast gå att ändra genom att vända en av två parallellkopplade motstånd? Eller? |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
Downil
Member
80 Posts |
Posted - 2010/02/04 : 13:24:53
|
Jag läste också det där med induktansen men fick det inte att gå ihop. Induktansen minskar väl på grund av tvinningen, men inte för att motstånden vänds?
Jag tror ändå konstruktören har tänkt det som Pix säger. |
Edited by - Downil on 2010/02/04 13:26:40 |
|
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6797 Posts |
Posted - 2010/02/04 : 13:25:45
|
Jag har sett det också och min tanke är hur vet man att det blir på rätt håll med spiralen? Lite hokus-pokus är det är man så rädd för induktans så finns det induktansfria.
anders
|
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
Edited by - Bubbel on 2010/02/04 13:26:01 |
|
|
|
Downil
Member
80 Posts |
Posted - 2010/02/04 : 13:31:45
|
quote:
A valid alternative to very expensive Caddock is to use a parallel of two normal 1% metallic oside resistor with inverted phase to compensate some of their inductance.
Använder han ordet phase lite konstigt här eller? Menar han helt enkelt typ reversed eller opposite direction to each other? |
|
|
|
esl
Upptäckare! Mästar-Harry 2007, 200.000-klubben
2578 Posts |
Posted - 2010/02/04 : 13:32:40
|
Mycket skall man se.... förstärkarens frekvensgång faller som en sten...över 1,5dB fall vid 20kHz!!!
Och han oroar sig för ströinduktans???? Ett par metallfilmsmotstånd skulle inte ens påverka vid 200kHz!! och inte heller vid 2MHz !
Håller med Bernt... skeptisk.
Med så dyra komponenter borde han kunnat bygga en rejält mycket bättre föstärkare!
Vad tror ReVintage?
/esl |
Innovare necesse est.
Det är ännu häftigare utan baffel. |
|
|
|
soundbrigade
Semesterfirare
7879 Posts |
Posted - 2010/02/04 : 14:11:25
|
Varför frekvensfallet? Dåliga trafar??
Jag tror detta överdådiga kryddande med massa motstånd i serie och parallell skapar mer problem än det löser. |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2010/02/04 : 15:10:13
|
Nja, förstärkaren har ingen global återkoppling. Är det så dåligt egentigen?
Jag kan tänka mig att det bygget låter ganska bra ändå.

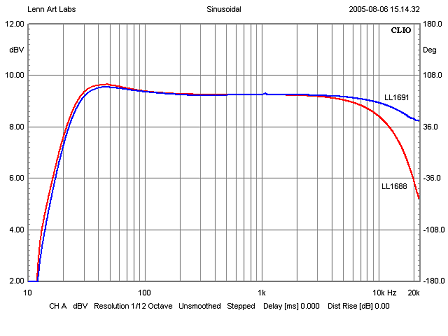

Edit: Tänkte lite på LennArts 211-bygge, frekvensgången blev så här den gången med två olika utgångstrafar:
Liknande frekvensfall. (Från http://www.hififorum.nu/forum/topic.asp?ARCHIVE=true&TOPIC_ID=40580&whichpage=16 ) |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
Edited by - Bernt Jansson on 2010/02/04 15:19:59 |
|
|
|
reVintage
Medlem i AÖ
3445 Posts |
Posted - 2010/02/04 : 16:23:25
|
| Sicket b-s ang. motstånden. Han tror nog på jultomten också. |
mvh
Lars
"Back To Basics"
Bygger reVintage Amps, www.revintage.se
Sur man med svart själ! |
|
|
|
pix
200.000-klubben
4175 Posts |
Posted - 2010/02/04 : 16:29:16
|
/Pix |
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
|
|
|
f95toli
Member
4209 Posts |
Posted - 2010/02/04 : 17:03:41
|
Jag undrar om det hela inte beror på att han missförstått en "riktig" teknik?
När det gäller högfrekventa kretsar så händer det att man parallellkopplar motstånd för att få ned ströinduktansen och behålla "symmetri". Två identiska parallellkopplade spolar har ju som bekant bara halva induktansen (precis som med motstånd) och jobbar man med höga frekvenser (hundratals MHz och uppåt) så spelar det roll. Så därför kan det ibland vara bra att ex. använda två parallella 100 ohms motstånd istället för ett 50 ohms om man vill terminera en "coplanar" (vad det nu är på svenska) ledning, ett motstånd till vardera jordplan. Jag har använt denna teknik för en del passiva kretsar som fungerar upp till ca 10 GHz.
Fast detta är ju bara vettig om man redan använder alla "normala" åtgärder, dvs. använder små ytmonterade motstånd etc; att göra det med hålmonterade komponenter (där en stor del av induktansen kommer från benen) är inte lönt.
|
|
|
|
esl
Upptäckare! Mästar-Harry 2007, 200.000-klubben
2578 Posts |
Posted - 2010/02/04 : 21:17:58
|
Precis.. han har ganska långa ledningar till motstånden vilket ger över 10ggr mer induktans än motståndet i sig.
|
Innovare necesse est.
Det är ännu häftigare utan baffel. |
|
|
|
McGyver
Member
1737 Posts |
Posted - 2010/02/05 : 07:33:07
|
Jag funderade på om han kanske gör det av en "omvänd"-anledning - för att minska känsligheten för instrålad HF?
Fast har svårt att se nyttan av en extra "spole" i luften + alla kablar/ledningar/komponentben är bra antenner!
/R |
The probability of someone watching you is proportional to the stupidity of your action.
- A. Kindsvater |
|
|
|
f95toli
Member
4209 Posts |
Posted - 2010/02/05 : 13:57:35
|
Fler komponenter med längre ben ger HÖGRE känslighet för HF.
Man kan inte "balansera bort" känslighet för störningar genom att parallellkoppla komponenter på det här sättet, det går inte att jämföra med att tvinna ledarna på en kabel.
|
|
|
|
McGyver
Member
1737 Posts |
Posted - 2010/02/05 : 14:05:58
|
Jag sa inte att jag håller med - bara att tankegången hos konstruktören kanske var sådan!
/R |
The probability of someone watching you is proportional to the stupidity of your action.
- A. Kindsvater |
|
|
|
Imperial
Medlem i AÖ
2681 Posts |
Posted - 2010/02/05 : 18:02:33
|
Han vill vara snäll mot fladdermössen
/ |
