| Author |
 Topic  |
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
|
|
Zei
Member
826 Posts |
 Posted - 2009/09/28 : 15:03:38
|
| Yea! |
Signatur.. |
 |
|
|
soundbrigade
Semesterfirare
7879 Posts |
Posted - 2009/09/28 : 15:17:45
|
Germanium!!!!???? Det är väl en blomma????
 |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/09/28 : 15:24:35
|
Nej, det är samma sak som grön Kryptonit, fast från Tyskland.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/09/28 : 20:39:47
|
Jag kan ju inte lira gura men jag har lite gamla trissor..
AC 187/188
OC 201/202 Mullard
OC 46/47 troligen Mullard
TFK AC 122
AC 151
1st AC 128 |
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
soundbrigade
Semesterfirare
7879 Posts |
Posted - 2009/09/28 : 20:43:07
|
Hur är det met tillgången på gamla GE-trissor? Gamla tekniksalar i våra skolor borde ha tonvis med sådana labbsatser.
Mitt ALLRA första elektronikbygge var just ett elektriskt musikinstrument med AC153 vill jag minnas. |
|
|
|
svejk
NA addikt
3505 Posts |
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/09/28 : 21:08:25
|
quote:
Jag kan ju inte lira guramen jag har lite gamla trissor..
Det är kärnan i det hela, en fuzzface, korrekt använd, maskerar alla misstag.
Vi började här:http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=76304.

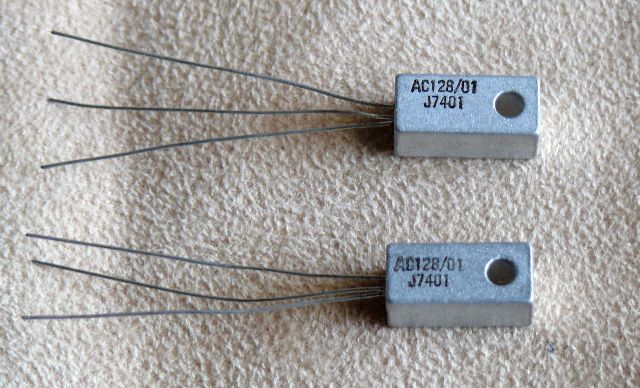

Där hade jag räknat fel, det finns ca 40par trissor tillgängliga, varav några är the real thing, dvs den alldra äldsta, vansinigt usla (bästa?)varianten, resterande är som på bilden ac128-1. Dessutom finns en bunt ac188.
En fuzzface behöver man eftersom den låter bättre än någon annan distbox, dels för Fendergitarristerna men kanske ännu mer för Gibson/humbucker lirarna så man kan få det absolut fetaste bluessoundet någonsin.
Vi skall sätta ihop den lite smartare än originalet, med bortkoppling av batteriet när man drar ut gitarrkabeln och en DPDT switch.
Då den här burken är så simpel så har alla komponenter påverkan på slutljudet, 5 motstånd och 3 kondensatorer. Använd inte metallfilmsmotstånd, kolmassa gäller, däremot gärna bra kondingar, testa er fram, allt gör skillnad.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/09/28 : 21:23:35
|
Tubescreamern är en fantastisk pedal, åtminstone 808:an, men den är baserad på en JRC 4558 opamp. Den fantastiska tonen beror på dels rätt så lite lite överstyrning och en ganska markerad mellanregisterhöjning.
När vi kommer en bit på väg skall vi se hur vi kan göra i stort sett samma sak med vår fuzzface, fast med lite mer dist.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
classe
Member
1625 Posts |
Posted - 2009/09/28 : 21:52:10
|
ja ha en sån skulle man ha till gibson eller till den som byggs jag får kolla vad ni gör lite närmare tror jag. så kör på  |
18 ska de va.
|
|
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6797 Posts |
Posted - 2009/09/28 : 23:41:00
|
quote:
Vi skall snickra ihop kopior på Arbiter Fuzzface, fast med ett par praktiska förändringar som förbättrar användbarheten.
Yes, är man så dålig som jag är behöver man all hjälp  .
quote:
En fuzzface behöver man eftersom den låter bättre än någon annan distbox, dels för Fendergitarristerna men kanske ännu mer för Gibson/humbucker lirarna så man kan få det absolut fetaste bluessoundet någonsin.
Yes, jag har humbucker i mitt hembygge och jag gillar verkligen bluessoundet.
Jag såg att jag hade lite kolmotstånd liggandes hoppas bara att det är rätt värden.
Vilken gitarr jag har hör jag att man undrar framför skärmen jo en egen byggda Cigar Box Gitar på bilden är det min kamrat Peter som spelar med den på ett Bluesjam. Peter framförde Mercury blues.
Att jag inte spelar beror på att jag inte är bra nog .
anders
|
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
|
|
|
Mats E
Member
63 Posts |
Posted - 2009/09/29 : 19:22:58
|
Jag har några AC125 i hobbylådan, duger dom som ersättare till AC128?
Mats |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/09/29 : 19:30:02
|
Som Ni ser på de olika schema på fuzzcentral så är den här pedalen plusjordad. Det utnytjar vi genom att använda stereojack till in/utgångar. Batteriplus kopplas till jackjord och sedan drar vi en tåt från från den inre ringen (vänster) till kretsjord. Då är batteriet bortkopplat tills vi stoppar in gitarrsladden (mono) vilken kortsluter jordkrage och vänster och kretsen blir spänningssatt.
DPDT switch skall vi använda för att dels få en riktig bypass och för att ha möjlighet att lägga till en tonkontroll som låter oss feta till ljudet ordentligt.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/09/29 : 19:31:50
|
AC 125, nej, men PM:a din adress så kommer 128:or.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
classe
Member
1625 Posts |
Posted - 2009/09/30 : 17:49:20
|
| vad för låda ska ni ha till era fuzz |
18 ska de va.
|
|
|
|
acebowler
Member
1178 Posts |
Posted - 2009/09/30 : 18:08:36
|
Halloj!
Såg (läste) att du nämnde ac188. Har en bunt av dessa.. Kan man ersätta 128 orna med dessa tro?
Skall för övrigt bli intressant att följa!
S
|
GM 70SE Nu kör vi!!
|
|
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6797 Posts |
Posted - 2009/09/30 : 18:50:30
|
quote:
vad för låda ska ni ha till era fuzz
Jag hittade en sönderborrad hammond låda som skall återvinnas eller får jag någon annan idé innan jag är klar.
anders |
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/09/30 : 20:26:40
|
AC188 går aldeles utmärkt att använda som ersättare till 128.
Gällande låda så är alla pressgjutna samaklådor från Bimbox etc jättebra, att få tag i en gjuten mik-stativfot som originalet var inhyst i är svårare, tips på diy lådor kommer.
Till dess kan vi väl kolla på en sak vår fuzzface kan vara bra att kombinera med.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
acebowler
Member
1178 Posts |
Posted - 2009/09/30 : 23:10:35
|
Haha! OK! Då kanske man skall bygga en dito. INtressant! Får fundera på det under natten.
 |
GM 70SE Nu kör vi!!
|
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2009/10/01 : 13:21:22
|
quote:
5 motstånd och 3 kondensatorer.
och två "trissor".
Det måste väll grabben och jag klara av i alla fall.
Vi ha efter ett lång intensivt förhandlande beslutat oss
för att starta upp projektet.
Först ska vi börja med en grund kurs i fösta hjälpen, med
tyngdpunkt på bränn och kläm skador.
Två, beställa komponenter.
_____
Lådan som alt ska ligga i, grabben vill ha något "coolt" säger han.
Har ni några förslag.
|
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/03 : 17:03:49
|
Ursäkta frånvaron här ett par dagar, John flyttade till Halmstad idag och eftersom det enda han själv visste han skulle ha med var stereon, SM-1:orna, en bunt gitarrer, datorn och plasma TV-n så har vi packat annat nödvändigt åt honom.
Vår fuzzface tycker jag skall byggas utan kretskort, det är så få komponenter så det är helt onödigt, antingen så löder man prylarna direkt mellan switch, potentiometrar och telejack, vill man labba med motstånd och kondensatorer så är ett enkelt lödstöd bra.
Gällande låda så är som sagt alla pressgjutna smålådor från Bimbox och Hammond etc bra men lite tråkiga.
En egen låda som blir rolig består av en bottenplatta, ca 10X10 cm i 10mm plywood eller liknande material. Sidogavlarna tillverkas i samma material, lutande, ca 1cm höga i sidan mot gitarrhjälten och ca 5cm höga i andra ändan. Över detta viker man en 1,5mm aluminiumplåt och monterar fotswitchen så nära den låga ändan som möjligt. jack på den höga gaveln och potar ganska långt upp på sluttningen. Borra alla hål innan Ni viker gavlarna på plåten.
Kondensatorerna spelar en viktig roll i den här pedalen. Ingångskondingen på är i originalschemorna en elektrolyt, om Ni tänker bygga en ren fuzzface så behåll lyten, om Ni tänker använda min swamprock/blues tonkontroll så byt ut mot en riktigt bra polypropylen eller Ampohm papper i vax eller papper i olja, vi vill ha mer upplösning med tonkontrollen.

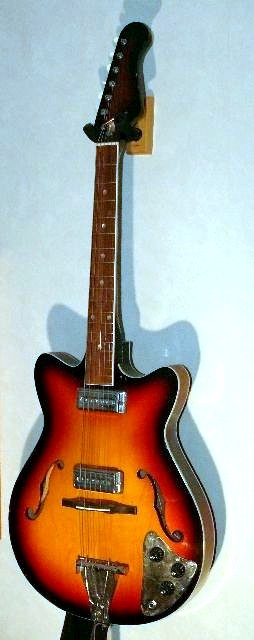

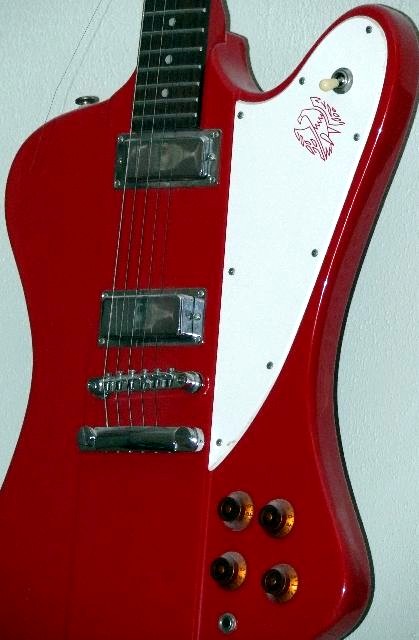

Då John tog med sig gitarrer så är jag nu hänvisad till min gamla halvakustiska som syns ovan, samt min Chiquita travelguitar, men i hans rum så hänger den här kvar:
Nu gäller det alltså att bygga fort så jag kan testa med äkta minihumbuckers.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2009/10/03 : 19:58:53
|
En liten fråga bara.
Kolmotstånd........på bilder med original komponenter
ser motstånden ganska "gammaldags ut", jämnårig med mig.
Men dom kolmotstånd som finns på tex. ElctroKit är dom
jämförbara med originalen?
Är det denna distpedal som Rolling Stones använde 66? (bonusfråga) |
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/03 : 21:08:26
|
Utseendet på motstånden säger inte så mycket, man har helt andra maskiner för produktionen idag. Det viktiga är att det är kolmotstånd, de flesta moderna är kolytskikt, de "äkta" är kolmassa, dessa hittar man möjligen i surplushandeln,, om man i stället tittar på 1 eller 2W varianter så finns det fortfarande mycket att hitta hos Elfa och liknande.
Om Brian Jones eller Keith Richards spelade med en fuzzface vet jag inte, men det låter inte så på de skivorna som kan vara aktuella.
Däremot så spelade Jimi Hendricks, Eric Clapton, Jeff Beck, David Gilmour osv på den här pedalen då den var färsk. |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
classe
Member
1625 Posts |
Posted - 2009/10/03 : 21:20:28
|
får väl vika ihop en plåt på måndag till denna med trä sidor
nån som behöver en  |
18 ska de va.
|
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2009/10/03 : 21:35:55
|
Det kan inte skada om motstånden är på ett par watt.
Jag ska i första hand ta sådana och inte 1/4-watt:s motstånd.
Detta med lådan.....grabben säger att en genomskinlig pedal
så att man ser komponenterna och sen ska det vara en blå
lysdiod i den . Det ska vist vara "coolt".
Vi ska göra ett försök.
FuzzFace associerar jag till Richard Nixon. Men det jag det. |
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/03 : 21:59:36
|
Lock i polycarbonat eller lexan fungerar, blå led! En blues-swamprock pedal altså, då måste ni bereda plats för tre potentiometrar så att min tjw tonkontroll kan monteras.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
