 Posted - 2009/10/04 : 00:10:47
|
quote:
Är det denna distpedal som Rolling Stones använde 66? (bonusfråga)
Enligt Peter (han på bilden) så använde en Fuzzbox från Dunlop för att få det där lagom skitiga soundet på deras låtar.
Jag funderar fortfarande på hur lådan skall bli men någon form av trä blir inblandat i det hela.
anders |
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
 |
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/06 : 20:22:49
|
Jag tycker inte att man skall göra mönsterkort för att bygga denna pedal, det är så få komponenter att man löder in dom mellan in/ut jack, potentiometrar och switch Om man vill testa med olika komponenter så är ett bra lödstöd/kopplingsplatta ett bra alternativ.

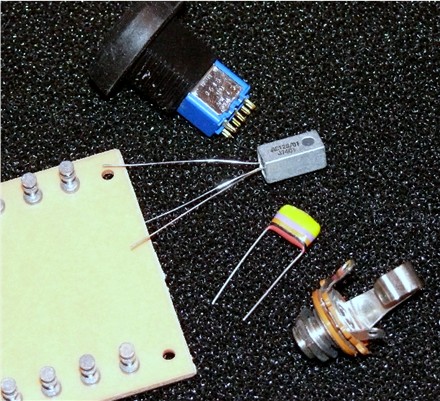

Ni som sitter och väntar på bitarna, jag hade slut på jiffypåsar att skicka i, köpt idag, postar i morgon, Anders! kondensatorer till dig skickas ocså i morgon. De viktiga komponenterna är som på bilden, telejacken, omkopplare, trissor och utgångskondensator, den här lilla från Philips, 47nF, är riktigt bra.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/10/06 : 20:32:11
|
Jag ska försöka få till en sån här trots att jag inte lirar |
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
Ryssen
100.000-klubben
8624 Posts |
Posted - 2009/10/06 : 20:47:34
|
| Plus jordningen verkar knepig,om man kommer åt nåt som är minus jordat hur går det?Eller blir det som ett flytande PSU? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/10/06 : 21:08:14
|
Är detta en bom?
Telehona chassie 6,3mm stereo utan brytare 2st
1K Linjär axelpotentiometer lödöron 1st
100K Linjär axelpotentiometer lödöron 1st
47uf elektrolyt 1st
2,2uf papper i olja eller polypropylen
47nf ?
1k
10k
27k
100k kolmassa motstånd.
Ac128/ac188 2st.
Kanske en trevägs omkopplare för olika utgångskondingar?
http://www.bhiab.se/data/files/04415531__A__40.jpg 1st? |
Delägare och driver företaget www.westerasmarkiser.se |
Edited by - hoktuna on 2009/10/06 21:24:39 |
|
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6797 Posts |
Posted - 2009/10/06 : 22:04:02
|
Du är så snäll så Ingvar.
anders |
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2009/10/06 : 22:57:18
|
Var köper Ni Era komponenter?
Hoktunas länk till bhiabs sida hitta jag kolmassa motstånd
förutom fotomkoplaren, och annat smått o gott, "verry najs".
Men kondingarna då? |
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/06 : 23:40:58
|
Plusjorden är inget problem, den är ju kondensatorkopplad så dc-potentialen är isolerad.
Ser ut som en utmärkt bom, utgångskondensatorn, den gamle randige från Philips, är metalliserad polyester.
Omkopplaren är nog enklast att använda som på bilden, en DPDT, vill man labba med olika utgångskondingar läger man nog helst dom via separat omkopplare, eller så tittar vi på kommande "swamptonkontroll" först.
Lyten är inte kritisk, använd vad som finns och får plats, in och utgångskondingar kommer med "kitet" och fungerar bra, sedan kan man byta och prova i oändlighet, lite av nöjet med så här enkla prylar.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/10/07 : 06:10:57
|
Fotströmställare 2-pol växlande(bistabil)?
Dpdt har jag inte en aning om vad det är. |
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/07 : 06:58:47
|
Dpdt, double pole double throw, dvs 2pol växlande, det är jag som reflexmässigt använder gamla uttryck.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/10/07 : 07:19:37
|
Tackar Ingvar.
Det får bli en omkopplare både för olika in och ut kondingar.
Vi kanske kan samla Schema/bilder för dom olika varianterna som blir. |
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2009/10/07 : 10:05:26
|
En lite fråga till.
Transistorerna, hur vet man vilket ben som är B, C, E?
|
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/10/07 : 10:14:12
|
goggle is your friend..
Looking at the bottom with the 'tab' on your left, the pinout is as follows (L to R)...
emitter, base, collector
|
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/07 : 11:09:43
|
Här fins alla korrekta pinouter.
De trissor jag skickat ut har kåpa NS257.
http://www.seaside.se/~manoviia/ac128.pdf
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2009/10/07 : 11:25:56
|
Jo jag har googlat.
"AC128 pinout"
Det är tydligen fler som undrat.
Kapslingen verkar vara olika.
Och för runda TO-1 står det "The red dot indicates the collector".
|
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2009/10/07 : 11:30:23
|
Tjusigt!
Då är den biten på plats också! |
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/10/07 : 17:42:18
|
Den duktige snickarn i Älvkarleby skickade en bild på lådan..
Det ser ju skitfint ut. |
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6797 Posts |
Posted - 2009/10/07 : 18:19:23
|
Jag skall bara hítta en plåt som är tillräckligt rostig sen har jag en liten låda.
anders
|
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
|
|
|
classe
Member
1625 Posts |
Posted - 2009/10/07 : 19:41:57
|
där är den då slapp jag lägga in den
ser ni vad jag fräst för nått på spånskivan |
18 ska de va.
|
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2009/10/07 : 19:57:29
|
Nu har jag rotat fram lite gamla kondingar
Jensen,sprague,Div ryssar och elytar.
Schemat...
Det kanske ska till någon trimpot så man kan justera klippningen? |
Delägare och driver företaget www.westerasmarkiser.se |
Edited by - hoktuna on 2009/10/07 20:55:49 |
|
|
|
leffee
Member of Nerikes Audiofiler
465 Posts |
Posted - 2009/10/07 : 20:13:31
|
Hej
Jag får nog ta och bygga mej en sådandär manick.
Vart ju inte så mycket grejer att hålla reda på.
Och den låter ju bra
varit på youtube och tjuvlyssnat
Ingvar har du några kvar? |
|
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/07 : 21:26:29
|
Det finns trissor kvar till ca 40 pedaler, sedan finns en bunt AC188, och så några av den alldra äldsta (a wonderfull piece of crap).
Resten av kitet, jack, omkopplare och kondingar finns det gott om.
Den "undre" poten, där tappen går till jord via den stora lyten är reglage för nivån på dist, så där behövs ingen mer trimning.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
|
|
Ingvar.Ahlberg
300.000-klubben, Semester på egen begäran
1969 Posts |
Posted - 2009/10/08 : 17:29:55
|
Yes, det är den första versionen.
Ingvar |
Ansvarig för och Designer bakom H.A.D Halland Audio Design.
Driver också The Vacuumed Cat co. |
|
|
|
hoktuna
Jultomte
2786 Posts |
|
|
