 Problem med rocksteadys auto-return
 New Topic  Reply to Topic
 Printer Friendly
Author Previous Topic Topic Next Topic

rocksteady
Member

88 Posts

Posted - 2009/01/02 :  14:49:59  Show Profile  Visit rocksteady's Homepage Send rocksteady a Private Message  Reply
Hej igen!
Tack vare forumets hjälp lyckades jag laga tonarmen på min Pioneer PL-300X till belåtelse, men nu när jag testkört spelaren har jag upptäckt ett annat problem. Spelaren har auto-return men den returnerar tonarmen för tidigt, med ca 1 cm kvar på sista spåret. Hur gör man för att ställa in det? Är det möjligtvis en fel inställd tonarm, eller sitter problemet i själva retur-funktionen?

Som alltid har säkert någon av er svaret. Jag vore mycket tacksam om ni delade med er.
MVH / Albin Grind

edit: bättre rubrik

Novis vars intresse sträcker sig åt det analoga hållet.

Edited by - rocksteady on 2009/01/02 14:55:29

rocksteady
Member

88 Posts

Posted - 2009/01/02 :  18:14:08  Show Profile  Visit rocksteady's Homepage Send rocksteady a Private Message  Reply
för att uppdatera er lite: auto-returnproblemet fick mig att öppna upp spelare för att se mekanismen bakom. Jag upptäckte att det var en metallstång som var tjuven i dramat och justerade den med en skruvmjsel. För att kunna skilja överdel och nederdel var jag tvungen att ta loss två kablar. Jag satte sedan fast dessa på samma sätt som tidigare, men när jag ska testa så att allt fungerar börjar motorn hacka fram och tillbaka och röra sig åt fel håll.

Varför gör den det? Har det med likström/växelström att göra och varför blev det så helt plötsligt? Jag skruvade loss motorn och såg på undersidan att några elektrolytbehållare såg ut att ha läckt. kan det ha samband?

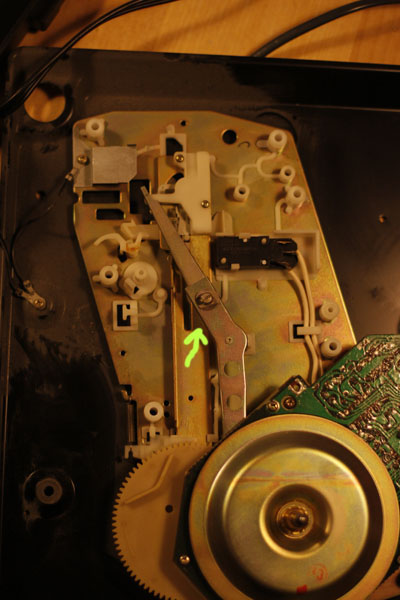

här är en bild på underdelen utan lock och med tonarm avplockad med justeringsskruv markerad:

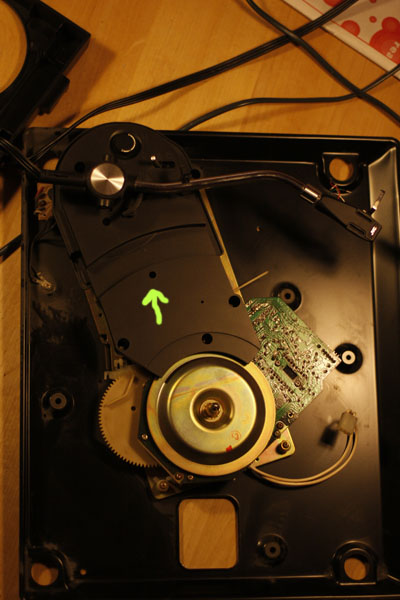

då förstod jag att man kunde justera var auto-return skulle börja utan att plocka av tonarm via detta hål:

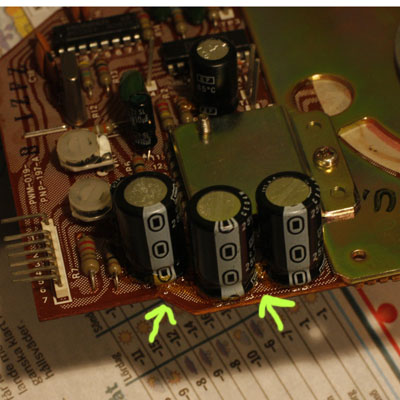

här är elektrolytläckan (eller är det lim för att fästa kondensatorerna?

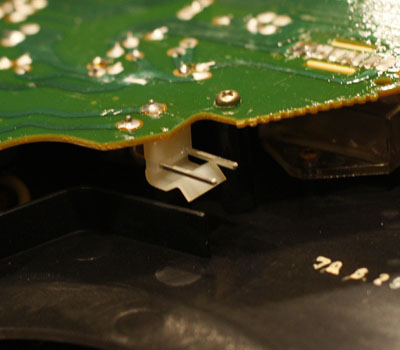

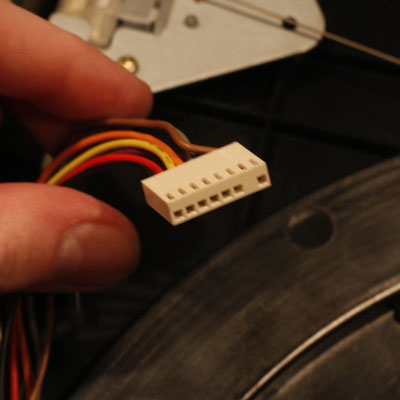

här är sladd ett med hane och hona. går inte att koppla fel.

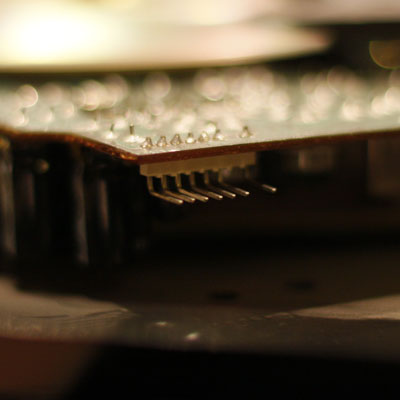

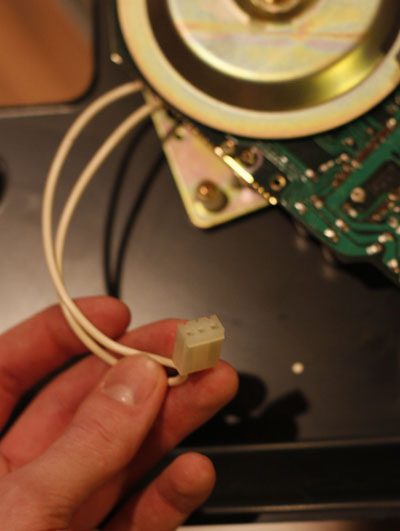

samma sak med sladd två med hona och hane:



jag vet att det kan ha varit onödigt att öppna spelaren utan servicemanual och så, men jag förstår inte vad jag kan ha gjort fel. någon annan som vet?

Novis vars intresse sträcker sig åt det analoga hållet.

Edited by - rocksteady on 2009/01/02 18:21:08
Go to Top of Page

bula44
Member

74 Posts

Posted - 2009/01/02 :  19:01:58  Show Profile Send bula44 a Private Message  Reply
Hej rocksteady!Som det ser ut vid elektrolyterna så ser det ut som lim.
Det är en likströmsmotor som sitter i och varför den hackar och går åt fel håll vet jag inte men prova med tallriken på(om du ej gjort det).
Hoppas jag har varit till någon hjälp!

Mvh
bula44
Go to Top of Page

rocksteady
Member

88 Posts

Posted - 2009/01/03 :  03:48:16  Show Profile  Visit rocksteady's Homepage Send rocksteady a Private Message  Reply
Haha. Vad enkla vissa lösningar är ibland. Jag hade såklart tagit av tallriken när jag mixtrade och tänkte inte ens att pröva med den på. Så fort den kom på fungerade allt som vanligt. Motorn behövde bara lite motstånd såklart. Tack tack bula. Jag passade på att fixa dioderna till stroboskopen medan jag var där inne så det var inte helt bortkastad tid iaf.

Hädanefter ska jag pröva de lätta lösningarna först.
mvh rocksteady

Novis vars intresse sträcker sig åt det analoga hållet.
Go to Top of Page

bula44
Member

74 Posts

Posted - 2009/01/05 :  20:51:00  Show Profile Send bula44 a Private Message  Reply
Hej!Kul att det hjälpte men ofta så är enkla lösningar svårast!
Ha det bäst!

bula44
