| Author |
 Topic  |
|
|
Ryssen
100.000-klubben
8888 Posts |
 Posted - 2006/07/10 : 21:54:24
|
Tänkte byta ut trioderna (de övre) i mitt Mu steg (linje/hörlur) mot pentoder,därför tänkte jag fråga här där det finns erfaret folk vilken som är lämplig.
Krav:Octal-6,3v glöd-hög tranconductance klara 30-50mA.
Fråga 2 är det någon som provat Mosfet istället för triod/pentod,(Övre)
och jämfört? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8230 Posts |
Posted - 2006/07/11 : 00:18:57
|
| Jag har använt mosfetar i Mu-steg och efter de experimenten ser jag ingen anledning att krångla med pentoder. Jag förstår inte riktigt hur man ska kunna få pentodens skärmgallerspänning att vara konstant gentemot katoden, åtminstone ser jag inga enkla lösningar på det problemet. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
 |
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/11 : 02:02:40
|
Hittade en pentod som kanske skulle passa "6888".
Detta är vad jag har att gå efter med mosfet,tyvärr står inga värden på komponententerna,någon som har ett schema med värden eller kan räkna fram dessa,då inte jag kan.
 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ronnie_Ericsson
Medlem i AÖ
1035 Posts |
Posted - 2006/07/11 : 04:13:40
|
En lösning åt Fuling
1 liten trafo
1 likriktarbrygga
1 kondensator
Pussla ihop och koppla in mellan skärmgaller och katod
Ryss:
Jag skulle antagligen lägga några hundralappar på två Gary Pimms "Self-bias CCS"-kretskort.
Å andra sidan finns det säkert en lämplig pentod för Ia 30-50mA.
Hur mycket spänning finns det att skämma bort denna pentod med?
Jag tror att konungarna av mu-steg är "DHT Rob" och "Triode Dick".
Har du surfat deras sajter?
Jag vill passa på att framföra ett poem
http://www.webbtjanst.se/temp/ecl82mustage_common_r3.GIF
Minns inte om jag hann testa den kretsen. |
heavy like if you were pulling into your driveway only to witness the whole of the moon slowly crushing your house |
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/11 : 08:26:31
|
quote:
Har du surfat deras sajter?
Nej,ska söka,om du inte har adressen?
quote:
Hur mycket spänning finns det att skämma bort denna pentod med?
Ja B+ är ca 310v. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Jax
Member
667 Posts |
Posted - 2006/07/11 : 09:35:12
|
Välj en brant pentod som klarar sig med relativt låg skärmgallerspänning, mata skärmgallret via lagom stort motstånd och ha en konding mellan skärmgaller och katod.
Separat spänningsmatning är ju oxå en variant men lite krångligt.
|
/Janne
Rörfreak och snål smålänning i blodet.
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8230 Posts |
Posted - 2006/07/11 : 11:48:33
|
Konding mellan skärmgaller och katod lastar (vad jag förstått) ner utgången på steget, om det är ett reellt problem eller inte vet jag ej.
När det gäller separat matning till skärmgallret så funderar jag på hur det blir med kapacitanser i trafon osv? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ronnie_Ericsson
Medlem i AÖ
1035 Posts |
Posted - 2006/07/11 : 12:20:40
|
quote:
När det gäller separat matning till skärmgallret så funderar jag på hur det blir med kapacitanser i trafon osv?
Jag vet inte vad det är med nättrafon som oroar dig. Annars är det bara att bygga sin favorit-variant av strömförsörjning och koppla in. Det blir en kondensator mellan katod och skärmgaller precis som i vanligare pentodkoppling, men spänningen blir oberoende av spänningsändringar på anod och katod.
Jätteenkelt och smidigt tycker jag. Lite dyrt kan tyckas, om man inte har ett litet skrotlager att plocka två lämpliga nättrafos ifrån (en försörjning till varje kanal behöver det ju vara). |
heavy like if you were pulling into your driveway only to witness the whole of the moon slowly crushing your house |
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/11 : 16:02:59
|
quote:
Jag skulle antagligen lägga några hundralappar på två Gary Pimms "Self-bias CCS"-kretskort
Inte om man kan löda ihop själv heller.
Ingen som har en mosfets krets som ovan fast med värdena på komponenterna?Har beställt några octal lösa rörunderdelar att löda i,så kan jag skifta mellan pentod o Mosfet o jämmföra.Undre röret skall vara antingen paralellkoplade 6SL7 eller 6SN7,brukar skifta ibland efter humör.
|
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2006/07/11 16:04:07 |
|
|
|
Ronnie_Ericsson
Medlem i AÖ
1035 Posts |
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/11 : 17:39:28
|

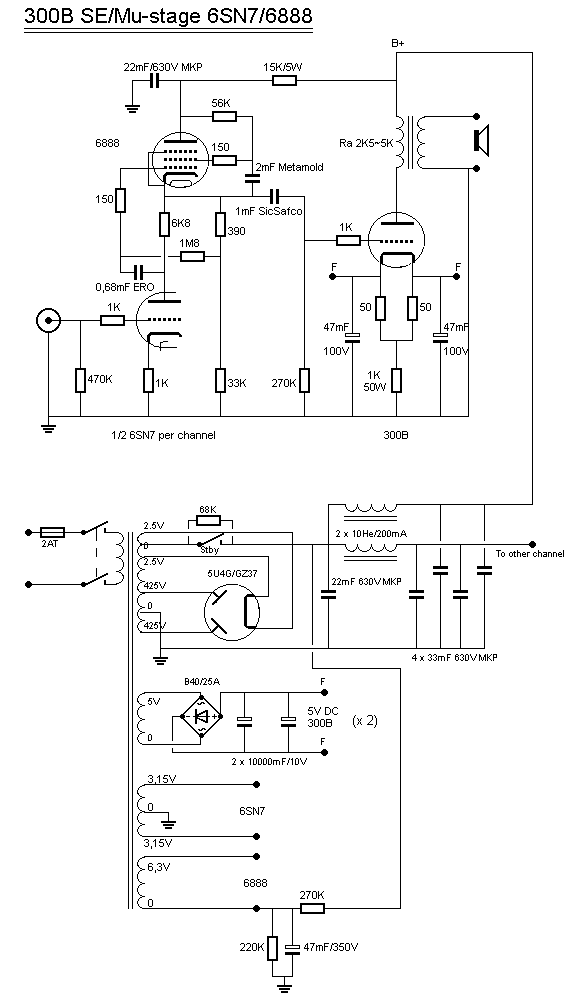

http://www.dhtrob.com/schemas/afbeeldingen/300bse.gif
Hittade exact ett schema med 6888 och 6SN7 hos Rob, men då är det det med gallret då som enligt Fuling inte blir bra i denna koppling?Tyvärr så finns det inte plats för en endaste liten trafo till i lådan så,vad göra?
Komplicerad krets det där men 4 transingar http://www.pacifier.com/~gpimm/self_bias.htm
Ska leta lite o se om jag hittar en men 1-2 transitorer.
Fick troligen tag på 4st 6888 på Diyforum,att mixtra med. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2006/07/12 00:56:22 |
|
|
|
Jax
Member
667 Posts |
Posted - 2006/07/12 : 10:28:45
|
Fulings oro är lite överdriven tycker jag.
Röret har inga problem att driva den kondensatorn mellan skärm och katod. Kopplingen har använts sedan hedenhös.
|
/Janne
Rörfreak och snål smålänning i blodet.
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8230 Posts |
Posted - 2006/07/12 : 11:57:40
|
Oj, nu ska jag inte sitta här och skrämma upp folk med mina gissningar och halvparanoida misstankar:)
Om någon som har provat kan intyga att det fungerar så är det naturligtvis så!
Hur är det förresten med myföljare som utgångssteg?
Har funderat lite på det men inte kommit mig för att prova.
Jag har ett helt rör med IRFP460 (högspänningsmosfetar som pallar hundratals watt) och tanken på ett parafeedsteg med t.ex. 6C19 i botten är intressant. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/12 : 14:41:40
|
quote:
Oj, nu ska jag inte sitta här och skrämma upp folk med mina gissningar och halvparanoida misstankar:)
Nejdå jag blev inte rädd.vill bara ha lite altenativ.
quote:
Jag har ett helt rör med IRFP460 (högspänningsmosfetar som pallar hundratals watt) och tanken på ett parafeedsteg med t.ex. 6C19 i botten är intressant.
Itetressant tycker jag oxå,om någon kan utveckla det.Har oxå 6C19 många förstärkare blir det.. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8230 Posts |
Posted - 2006/07/12 : 22:43:53
|
Jag har provat 6C19 med mosfet ovanpå förr, men då var det tänkt som utgångssteg till en CD-spelare. Vore kanske idé att göra en ny uppkoppling och hänga på drivsteg och utgångstrafo bara för att testa.
Får man till det så kan man säkert använda vanliga ringkärnetrafos på utgången och då blir det billigt! |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8888 Posts |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8230 Posts |
Posted - 2006/07/13 : 02:02:52
|
Hmm, jag kan inte låta bli att fundera...
Tänk att man tar en lågspänningstriod, typ ECC86, och kopplar upp på det där viset, sen ersätter man R5 i schemat med en konstantströmkälla som drar ca. 1A. Borde man då inte kunna hänga en högtalare direkt på utgången...? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/13 : 11:12:46
|
Ja prova du som vet vad du gör..

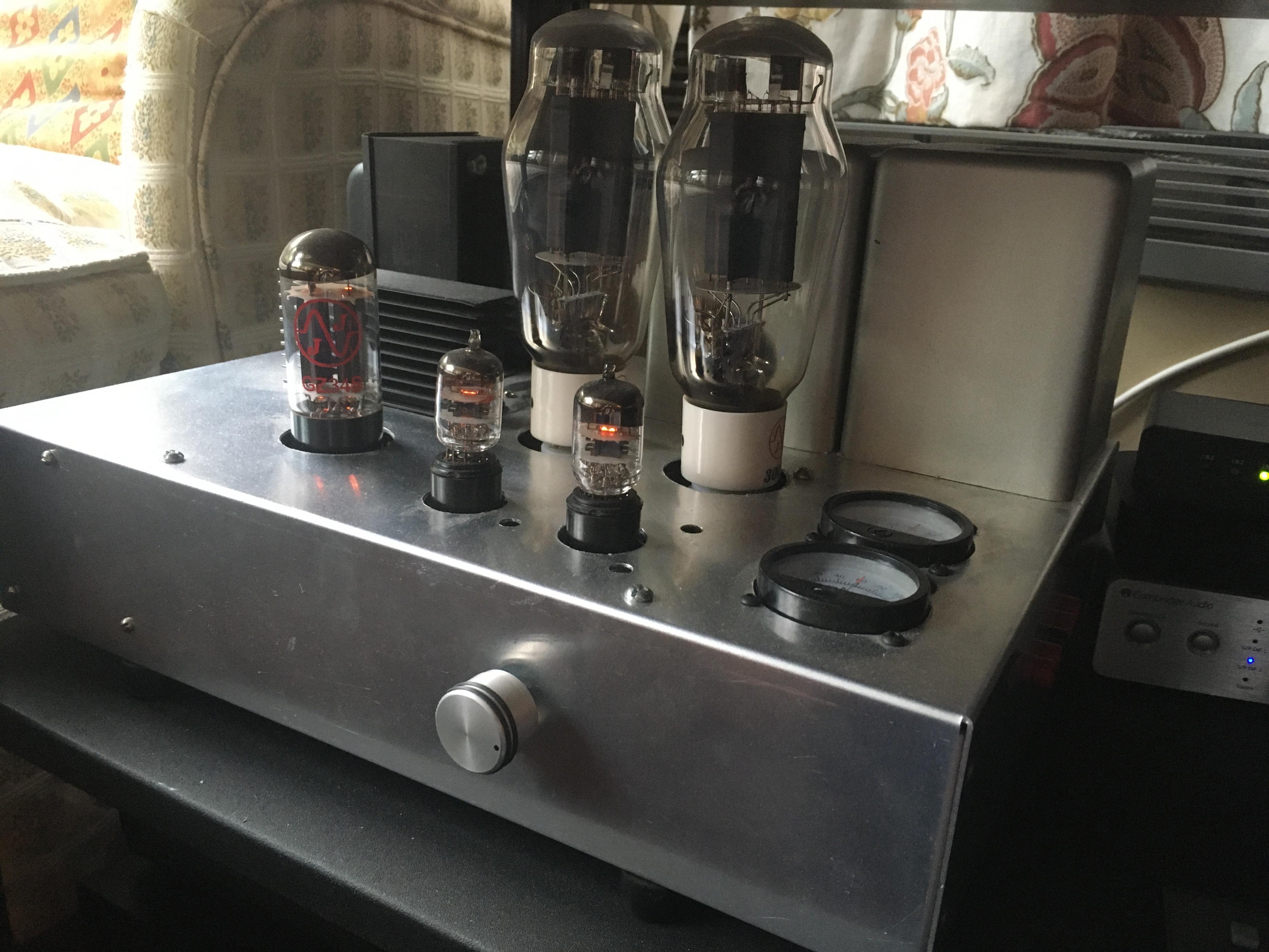

Liknar ju SEWA http://www.diyaudio.com/forums/attachment.php?s=&postid=846775&stamp=1140074068
Är det "bara" att hänga på ett rör i den kretsen då..
Wowww viste ej att det fanns rör som funkade på 25v.trodde ecc88 var det lägsta. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2006/07/13 12:52:11 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8230 Posts |
Posted - 2006/07/13 : 14:19:13
|
Hrmm, man ska ha ork till alla projekt också:)
Vid närmare eftertanke är nog ECC86 alldeles för klent för att driva mosfetar med, hybridförstärkare ska enligt min erfarenhet ha kraftiga rör i drivsteget, typ 6AS7. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/13 : 15:42:55
|
Hrmm, man ska ha ork till alla projekt också:)
Man får väl vila emmellanåt. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/07/14 : 17:56:49
|
Vad händer om man flyttar katoden på Z1 till gaten på Q1?Skulle bli lättare att löda on rasket i en octal rörsockel då. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/08/18 : 19:53:31
|
Håller på o provar lite med 6888 och 6C45 i Mu koppling,nu undrar jag ni
som använder eller har använder 6C45 vilken ström har ni genom röret,det är ju ett ganska strömmtåligt rör,jag kör nu med ca 23mA.För lite?för mycke?Jag driver hörlurar (300 ohm).Dessutom har lite problem med att få halva spänningen över vardera röretnutan att motståndet mellan rören får för mycke spänning,hur noga är det? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2006/08/19 : 01:48:41
|
| Jag har för mig att Lenn Art pratade om att 6C45 börjar låta bra över 30mA. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/08/19 : 18:17:26
|
quote:
6C45 börjar låta bra över 30mA.
Hu då,har ju 1,2v IR diod till bias nu,finnsväl knappast med mindre spänning.Fler erfarenheter?
Fick upp spänningen till ca 135v,strömmen ca 28ma.Lite fnasigt ljud i toppen,beror det på pentoden?De ska visst vara kända för det,går det att åtgärda? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2006/08/31 11:23:31 |
|
|
|
Ryssen
100.000-klubben
8888 Posts |
Posted - 2006/10/02 : 20:32:55
|
| I nämnda Mu steg har jag en trafo som lämnar ca 300v men nu när jag belasat den med dessa mu steg har spänningen sjunkit till ca 270v.Jag ligger väl över grännsen vad den pallar,någon nackdel förutom värme i trafon.Jag har ju även brum i ena kanalen kan det komma av att trafon belastas lite för hårt? |
