 Posted - 2005/06/23 : 10:30:48
|
Hur härligt som helst - rörsluststeg uppbyggd som en flexybänk!
|
Äger, driver och är engelholm audio (i Blekinge).
Egna produkter, Krell, ARC. Akustikkonsultation medelst Svanå's produkter.
Bara för att det går att hänga på väggen betyder det inte att den har bra akustiska egenskaper som främjar musikupplevelsen!
|
 |
|
|
Mickeman
Member
688 Posts |
Posted - 2005/06/23 : 10:45:17
|
Jag vill nominiera Lennart till en Harry, inte bara för sin monstruösa Mary Shelly-skapelse till slutsteg, utan också för sin sakliga, ödmjuka och pedagogiska diskussionsstil i harmoni med stor kunskap och byggkänsla! Det är sådant här som får mig att läsa formet 3-4 ggr per dag  |
Think what's inside the box!
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2005/06/23 : 11:34:11
|
| Jag är bara tacksam att han tillfredställer min kondnings/nätdels-fetish =) |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2005/06/23 : 12:16:14
|
Vänta bara tills min rörfetishism får sitt lystmäte!
Mickeman, din nominering av Lenn Art till en Harry har antecknats. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
vemsom
Member
6618 Posts |
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2005/06/23 : 14:17:17
|
| Vad e det för nåt? harry altså? |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
HLindgren
Member
1143 Posts |
Posted - 2005/06/23 : 15:31:13
|
| Lennart har min Harry röst åxå, vilken kartigori blir det då???Effekt Harry, DIY Harry eller vad? |
HenrikL
Om det inte går att laga med silvertejp så är det trasigt :-P |
|
|
|
vemsom
Member
6618 Posts |
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2005/06/23 : 17:09:45
|
Såklart Lenn Art är värd en Harry.
Det är inte varje dag nån bygger flerplansförstärkare med jättetrioder och 500 watt tomgångsförluster.För att inte tala om 1200 volt anodspänning!
Den är så het!!! ICEPOWER GLÖDKRAFT!! |
|
|
|
Tobbe_L
Klubbmästare i AÖ
9028 Posts |
Posted - 2005/06/23 : 17:22:58
|
Följer denna tråd med stort intresse
Ett attans imponerade bygge.
Bernt när kommer en kontring från dig |
Jag är inte dum....
Jag har bara otur när jag tänker |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2005/06/23 : 17:40:58
|
| Värst vad alla frågar mig... Funderar lite på fyrkanals OTL, kan det va nåt? |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
vemsom
Member
6618 Posts |
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2005/06/23 : 18:24:19
|
quote:
Värst vad alla frågar mig...
Kan ju bero på att dina OTL-byggen låter överjävligt bra? |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/06/23 : 21:18:42
|
Hej alla!
Jag är inte känd för att jag brukar bli mållös…
…men det här är starkt – jag vet faktiskt inte vad jag kan säga mer än TACK!
Och två Harry-nomineringar i en och samma tråd – för mig är det osannolikt! Att få vara med i ett sådant här sammanhang ger min DIY-hobby ytterligare en dimension, en otroligt fin förmån. Tack för att ni bjuder på den!
/Lennart
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/06/23 : 21:39:41
|
Bernt, jag skulle tro att frågorna till dig beror på att du (och dina byggen!) är en mycket uppskattad referens att luta sig mot!
Just nu känner jag för att mata ditt och alla likasinnades lystmäte med några aptitretare. Nu kommer vi upp på övre däck, och här handlar det huvudsakligen om mycket vakuum och mycket järn. Vid ett senare tillfälle blir det några läckra kondensatorer till, men de får vänta ett slag.

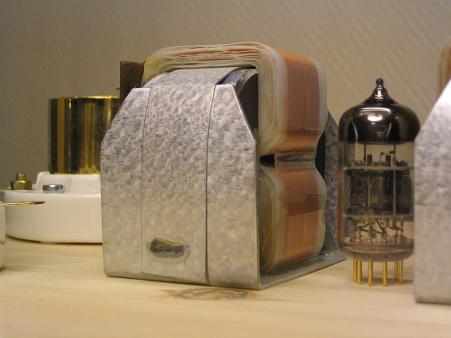

Vad tror ni om det här? En David vid Goliats fot…

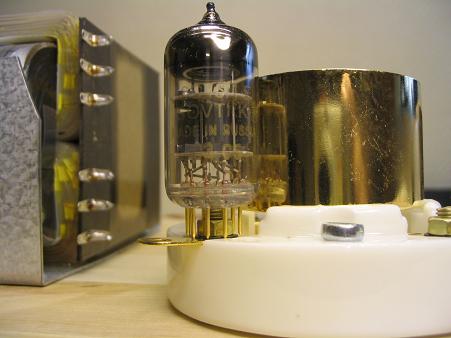

Goliat är inte ensam…?

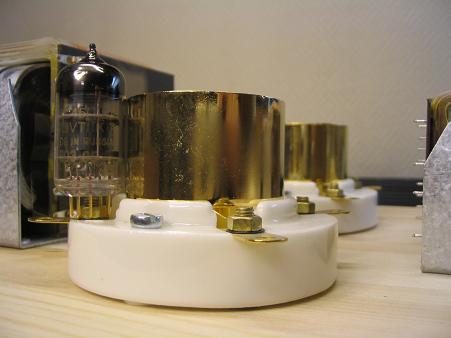

…men David har muskler av järn…
Jag vill nu önska alla en GLAD MIDSOMMAR!!!
Hälsningar
Lennart
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
vemsom
Member
6618 Posts |
Posted - 2005/06/23 : 21:56:58
|
quote:
Jag vill nu önska alla en GLAD MIDSOMMAR!!!
Vad är det för en avslutning??! När det var så spännande?
:)
Ser fram emot en fortsättning. Ser sjukt fint ut tycker jag.. |
// fd. Klubbmästare och grundare av eoJeud // fredrik@vemsom.se / www.vemsom.se - - - DIY or DIE! - - -
// Min "läggning" |
Edited by - vemsom on 2005/06/23 22:18:43 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7954 Posts |
Posted - 2005/06/23 : 22:14:26
|
| Det kanske har nämnts redan och jag har missat det, men vad blir det för utgångstrafos? Hammond 1640? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/06/23 : 22:34:27
|
vemsom: Du tror väl inte att jag kan hålla mig? Fortsättning följer givetvis…
Fuling: Nej det har inte nämnts tidigare. Det blir Per Lundahls suveräna LL1688. Jag har jobbat med Lundahls järn i många år och är otroligt nöjd med hans produkter. Jag ger gärna Per välförtjänt beröm, för han är oerhört kunnig och säljer ytterst välspelande järn. Det är faktiskt den som skymtar längs till vänster på bilderna.
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
krellmaster
Member
886 Posts |
Posted - 2005/06/23 : 22:51:55
|
Det är ju en lysande konstruktion med stärkaren integrerad i bänken, det här är sanslöst gött. Ett konstverk:-) |
nyfiken skeptiker |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2005/06/23 : 23:09:19
|
Åhhhh.....  |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
vemsom
Member
6618 Posts |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7954 Posts |
Posted - 2005/06/24 : 09:01:49
|
LL1688, det är samma som jag har till mitt kommande 813-projekt.
Är inte den lite underdimensionerad för dubbla 211:or?
Jag kan ha fel här, men jag har för mig att den är specad för 30W. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/06/24 : 13:02:41
|
Jodå, alldeles riktigt. Den är specad 30W i SE vid impedansen 9,2 kohm. Men den är specad 60 W vid 5,5 kohm. Mer om det kommer i nästa inlägg…
813 – vad spännande! Det är ett rör jag har länge har varit nyfiken på. Det lär spela väldigt bra. Har du bestämt hur ska du köra det? SE eller PP? Vilket/a rör i drivsteget?
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/06/24 : 13:26:05
|
Bra Fuling att du tar upp det här med utgångstransformatorn. Det ger mig anledning att prata lite om ett tredje viktigt designövervägande.
Maximal uteffekt från ett single-end-steg ges när belastningen är lika med dubbla anodresistansen. Anodresistansen hos 211 är cirka 4 kohm, så en belastning på runt 8 kohm ger mest effekt. Den vanligaste belastningen i publicerade slutsteg med 211or ligger vanligtvis också runt 10 kohm.
Det finns dock några rapporter som rekommenderar att man kör med högre impedans. 17 – 20 kohm uppges lyssningsmässigt vara en riktig höjdare. Speciellt om man samtidigt kryper upp en bit i anodspänning.
Hur som helst, 10 kohm är en vettig kompromiss mellan effekt och distorsion (dessutom finns det inte många transformatorer med högre impedans att få tag på). När jag nu kopplar 211orna parallellt halveras ju den sammanlagda anodresistansen, och då ligger den vettiga kompromissen vid 5 kohm i stället. Och kopplar jag transformatorn för 5,5 kohm är det nog ingen fara med specifikationerna.
Men mitt designövervägande är snarare ett annat. Om jag nu kör rören parallellt, men väljer belastningen 9,2 kohm i alla fall, vilket motsvarar 5 gånger anodresistansen, då får jag ut bara ungefär halva effekten men också en avsevärt mer linjär drift.
Nu är det i huvudsak andratonsdistorsion i ett sådant här steg, så den är inte intressant. Men jag är väldigt nyfiken på vad som händer musikaliskt och ljudmässigt när man minskar belastningen på röret. Jag har tidigare funnit att den ljudmässiga skillnaden är väldigt stor i drivsteget, och då borde samma resultat infinna sig i slutsteget. Rapporterna jag nämnde pekar ju också i den riktningen.
Här har jag avsikten att experimentera lite. Det var därför jag tidigare nämnde att jag sannolikt inte kommer att ta ut full effekt. Mitt mål är i stället att finna en ännu mer musikalisk förstärkare.
Alltså, jag kommer att ta ut betydligt lägre effekt än möjligt, trots inmatade nästan 500 watt. Jag hoppas att nästa vinter blir kall...
Vad säger ni andra som bygger slutsteg? Hur brukar ni se på det här?
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7954 Posts |
Posted - 2005/06/24 : 13:39:53
|
Lenn Art: Det stämmer som du säger med 60W vid 5,5k, jag kollade databladet för en stund sen.
Jag ska köra mina 813 single ended triodkopplade.
Jag beställde mina LL1688 med något större luftgap (85mA) eftersom 813 är lite strömtörstiga. Så här i efterhand ångrar jag att jag inte beställde 110mA luftgap, det hade paasat bättre till den relativt låga matningsspänningen jag har tillgänglig.
(Om jag inte stackar två nätdelar och kommer upp i 900V som jag tänkte från början).
Det har varit många turer kring anodspänning och arbetspunkter kring det där bygget, hela tiden begränsat av den dåliga tillgången på rejäla nättrafos...
Drivsteget blir ganska maffigt, PC86 direktkopplat till 6C19 som driver 813 via Lundahl interstagetrafo. Hade jag bytt IT:n mot en OPT såhade det blivit ett fint slutsteg på ca. 3W
Poängen med det biffiga drivröret och interstagetrafon är att jag vill pusha 813 upp i klass A2-drift.
Nu ska jag inte svamla mer om mina visioner utan avnjuta bilderna här istället! |
