 Posted - 2005/07/29 : 22:28:03
|
| Är man duktig på programmering och har en gammal dator ståendes så kör hårt!! Du får garanterat årets Harry. |
Modda allt som går att modda! |
 |
|
|
Lord
Member
1020 Posts |
Posted - 2005/07/30 : 00:54:35
|
Nya skalor till instrumenten är inte så svårt, jag har gjort en del bl.a denna . Jag tar först lös originalskalan och scannar in den med hög upplösning tillsammans med en linjal , sedan editer jag den som jag vill har den , och skriver ut den 1:1
Den nya pappersskalan klistras sedan över den gammal.
För att det skall bli riktigt bar använder jag fotopapper.
 |
En bit tråd blir inte mer antenn bara för att du kan ansluta den till radion
Min anläggning |
Edited by - Lord on 2005/07/30 00:55:51 |
|
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2005/07/30 : 01:54:43
|
| Snälla gör den datorövervakad/styrd!!! |
Euroline - T-Amp - DIY |
|
|
|
zix
Hifi-Barista
954 Posts |
Posted - 2005/07/30 : 02:28:15
|
Jag skulle vara stolt över att få göra nya skala-bilder till det här maffeprojektet! I PDF blir de upplösningsoberoende (skalbara). Går att göra runt, rakt snurrigt eller skevt, allt efter önskemål. Ett snabbt exempel här (GIF:en är dock inte upplösningsoberoende)
 |
En IEC-baffel är 135 cm bred och 165 cm hög, med högalarelementet monterat 15 cm i sidled och 22.5 cm upp från skivans mittpunkt. |
Edited by - zix on 2005/07/30 02:31:06 |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/07/30 : 17:54:14
|
ohmega: Ett larm i den här meningen är ingen lur som tutar, utan en händelse som kräver åtgärd. Ett exempel skulle kunna vara att något av slutrören inte får gallerförspänning. Att i det läget lägga på anodspänning kan vara dödligt. För röret alltså...
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/07/30 : 18:04:36
|
Tack för tips om skyltar!
Lord: Jag hade faktiskt tänkt mig att göra precis så. Jag har dock inte vågat ännu, för jag vet inte vilket papper man helst använder och hur man sedan klistrar. Jag är rädd för att den gamla skalan och beteckningarna ska lysa igenom eller synas för att trycket är lite grann i relief.
Hmm - mycket snyggt jobb har du gjort där!
zix: Jag gillar ditt erbjudande! Om du vill göra två skyltar till mig ska jag använda dem. Jag tycker jättebra om ditt förslag, siffrorna ser väldigt tidstrogna och trovärdiga ut.
Jag brukar kalla skapelsen LA 211 PSE, men det kanske blir långt? Enheten bör vara angiven med stora V (om den inte redan är det, lite svårt att se). Finns det möjlighet att ta med onoggrannhetsklassning och övriga symboler också skulle det vara kul, men det är inte nödvändigt.
Om du PMar mig din mailadress så skickar jag en bild av plåten. Jag har ingen scanner men jag ska försöka ta den så bra jag kan med kameran.
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/07/30 : 18:10:41
|
Bardis, Fisksmisk ola: Ni gillade tydligen den iden!?
Låt mig försöka få åbäket att spela vacker musik först, så får vi se. Fast det vore helt klart en nice extension…
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
zix
Hifi-Barista
954 Posts |
Posted - 2005/07/30 : 22:05:54
|
| Då är det LA 211 PSE. Det blir nog inte för långt alls, det går säkert bra. De andra detaljerna får nog också plats, onoggranhet, symboler m.m. Tack för de vackra orden - du har PM! |
En IEC-baffel är 135 cm bred och 165 cm hög, med högalarelementet monterat 15 cm i sidled och 22.5 cm upp från skivans mittpunkt. |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/07/30 : 22:44:03
|
Tänkte visa (för den som är intresserad i alla fall) hur jag gjorde med högspänningsledningen.
Det är ju inte många isoleringar som är specade för så här höga spänningar. Men under min ham-radio period lärde jag mig att koaxialkabel typ RG58 är alldeles utmärkt. Så jag köpte ett par meter dubbel RG58.
Som bilden visar använder jag koax till både plusledningen och minusledningen, båda med skärmen ansluten till minus. Detta är väl strängt taget inte nödvändigt, men jag gillar att betrakta matningsspänningen som balanserad ända tills minusledningen kopplas till jord. Och det gör den först när den är framme på tredje våningen.
En sak man behöver tänka på är att högspänning ”kryper”. Det är ett otäckt fenomen som innebär att höga spänningar kryper baklänges utanpå isoleringen och kan där hitta den jordade skärmen och orsaka ett genomslag. Därför behöver man skala av skärmen lite längre än vanligt. Jag har för mig att tumregeln är 1 mm per 100 V, men jag har dubblat det och skalat av lite mer än 20 mm.
Här ser vi sedan hur jag leder kabeln (den svarta) genom plattorna en bit innanför kanten upp till signaldäck.

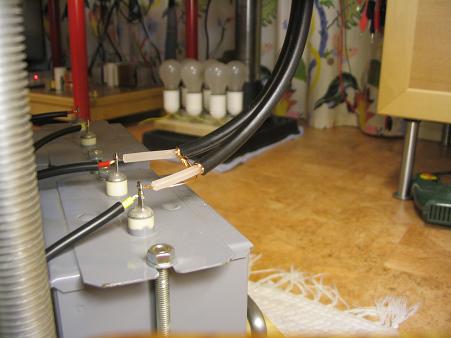

På tredje våningen ser vi här hur koaxledningarna är anslutna till den sista kondensatorn. Den undre anslutningen går sedan vidare till utgångstransformatorn och den övre till jord.
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
mr. Triatic
Member
1476 Posts |
Posted - 2005/07/31 : 00:25:33
|
man brukar väl säga 1mm per kilovolt, men det är ju aldrig fel att ta i lite..
hade du nån signal under din "ham-period" ?
min uppfattning är oxå att RG58 är en god högspänningsledare..
de SM6XUN |
Livet är för kort för mono |
|
|
|
Bardis
Member
3347 Posts |
Posted - 2005/07/31 : 10:55:08
|
RG58!! Jag har många meter Twinaxkabel liggandes. Kan den användas med fördel på liknande ställen? Den har två flerkarderliga ledare.
Skärmad kabel till glöden är väl aldrig fel? |
Modda allt som går att modda! |
Edited by - Bardis on 2005/07/31 10:58:52 |
|
|
|
MartinX
Member
430 Posts |
Posted - 2005/07/31 : 12:07:24
|
Ett tips när det gäller kabel för höga spänningar är att använda tändkabel för bilar, den gamla typen som inte har motståndstråd som ledare. Oftast är det 1,5 kvadrat också vilket borde räcka till
i dom flesta rörförstärkare, billigt också.
http://www.elfa.se/elfa-bin/dyndok.pl?lang=se&dok=178862.htm
|
"I bring you fear famin and pestilence" - C Montgomery Burns |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/07/31 : 20:42:29
|
mr. Triatic: Tack, då var det så det var. Jag mindes åtminstone fel åt rätt håll
Tyvärr blev det aldrig av att jag skaffade någon egen signal, men jag umgicks ofta med min mycket gode vän SM6CPI som jag lärde mig mycket av. Jag höll på en del med DX-ing innan dess, men sen gick mesta tiden till att bygga mottagare för ssb och am. I mitten på 1970-talet tog dock datorintresset över…
Bardis: Visst kan skärmad glödströmsledning göra nytta – lite beroende på omgivningen (under chassiet, alltså).
MartinX: Tack för tipset! Jag övervägde faktiskt om jag skulle använda den kabeln först, den hade fungerat utmärkt.
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/08/02 : 23:24:57
|
En liten lägesrapport kommer här i form av några bilder. De visar hur instrumentpanelen kommer på plats. Jodå, det var lite trickigt att få dit den. Men jag gjorde konsoler av aluminiumprofil, så nu sitter den stadigt.
Det här bilden är väl tagen i en för förstärkaren väldigt ovanlig vinkel, eller hur?

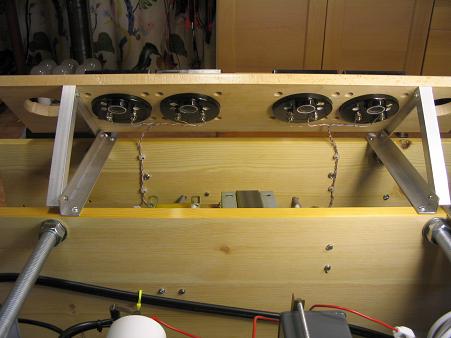

På undersidan är det lite ledningsdragning att tänka på. Här ser man också konsolerna tydligt…

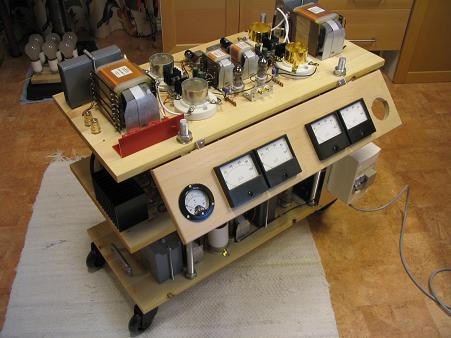

… och så här ser skapelsen slutligen ut när den reser på sig. Nu börjar den likna nåt – eller vad säger ni?
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2005/08/02 : 23:29:30
|
Den börjar likna en ferrari v12:a ,tänkte på vinkelnbrädan 6 hål på ena sidan
man blir nästan tårögd så fin är den.
|
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/08/03 : 00:19:14
|
hoktuna, vissa jämförelser här är svindlande...
Tack!
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/08/03 : 00:26:23
|
Sedan vid tog den mest spännande övningen hittills i projektets historia. Det var MYCKET nervöst, RUSKIGT spännande, men WOW så kul

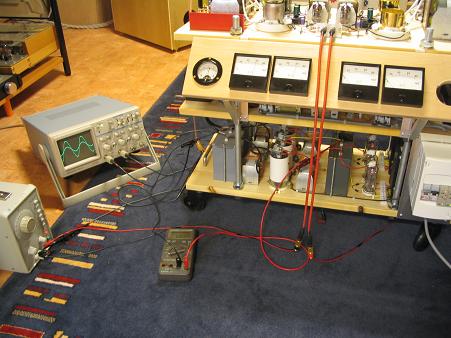

Kvällens testuppsättning består av signalgenerator, LA 211 PSE vänster kanal med båda slutrören inkopplade, ett motstånd som last på utgången samt ett oscilloskop.
Jag hissar anodspänningen sakta men säkert mot det tänkta driftvärdet. Här ser vi att anodspänningen (det lilla instrumentet) nått upp till 1200 V och att rören drar 60 mA per styck. Det här är ett så spännande ögonblick i mitt projekt att jag inte kan beskriva det. Det är tur att ingen mäter min puls…
Givetvis kör jag igång signalgeneratorn och oscilloskopet. Det vi ser på nästa bild är 1 kHz insignal med amplitud cirka 0,7 Vrms (den lilla vågformen) tillsammans med utsignalen som är cirka 10,6 Vrms (den stora) i belastningen 6,8 ohm. Det motsvarar uteffekten 16,5 W.

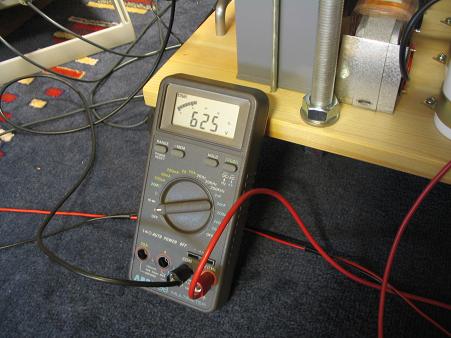

För att pynta till testerna riktigt höjer jag nu anodspänningen till de 1250 V jag vill ha. Som jag tidigare nämnde kan min multimeter inte visa så höga spänningar, utan jag kopplar in den på halva anodspänningen och höjer tills den visar 625 V, vilket ju är hälften av 1250 V.

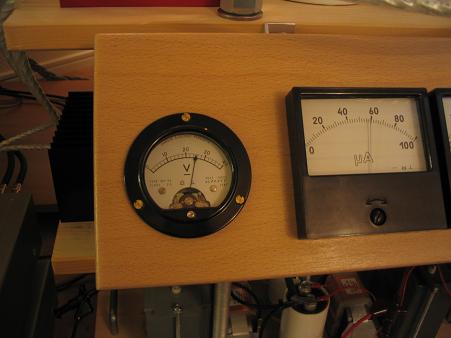

På driftpanelen ser det nu ut som följer. Jag beklagar att bilden är lite otydlig, men voltmetern visar 1250 V och katodströmmarna 60 mA i vartdera röret.
Så en liten stilstudie när jag släcker ner lite granna…
Vad kommer härnäst? Jo, jag ska givetvis köra upp den andra kanalen också och sedan ska jag mäta lite prestanda...
edit: rättat sakfel |
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
Edited by - Lenn Art on 2005/08/03 10:29:53 |
|
|
|
PelleW
Member
311 Posts |
Posted - 2005/08/03 : 00:36:23
|
30 Volt RMS i 6.8 ohm, det borde väl motsvara 132.35 Watt. Antar du menar 30 Volt peak-peak?
-Pelle |
|
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2005/08/03 : 01:38:41
|
Blir nästan tårögd här framför datorn... det är så vackert!
|
Euroline - T-Amp - DIY |
|
|
|
Zalve
Nerikes Audiofiler
18938 Posts |
Posted - 2005/08/03 : 02:45:47
|
OJ OJ OJ...
Vilket bygge, nästan som man blir tårögd.
Var Stolt Lenn Art! |
"Vänner är de där ovanliga människorna som frågar dig hur det är och sen väntar på svaret. / Okänd" |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/08/03 : 10:34:19
|
PelleW, Tack för påpekandet! Så klart var det 30 Vpp. Jag var nog fortfarande lite speedad när jag skrev. Jag har rättat nu.
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/08/03 : 10:36:44
|
Fisksmisk ola och Zalve: Tack för de värmande orden, de känns fint!
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
ohmega
Member
4651 Posts |
Posted - 2005/08/03 : 16:09:21
|
LennArt: Vilken  grej du bygger...liknelser med V8:or å annat känns inte främmande på nåt sätt...vad kommer den att väga i SLUTÄNDEN ? |
Medlem i klubbstugan SVAVEL - "Vi kör så det ryker"
Mitt Hifi-intresse är ingen prylhobby - det är en materialsport :) Anläggning: DVD-Denver + Naim Nait2 + Epos ES11 OCH FT-1600 MkII + 200 CD-skivor |
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/08/03 : 18:05:44
|
ohmega: Tack även för dina värmande ord! Jag törs inte säga så mycket om den slutliga vikten än, men det pekar åt 70 kg-hållet…
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
Lenn Art
Bygg-Harry -05, Mästar-Harry -06, 100.000-klubben
739 Posts |
Posted - 2005/08/03 : 18:22:34
|
Kopplade upp förstärkaren för att spela musik. Jag har bara en sak att säga just nu…
Det kommer mer när jag sansat mig lite
|
Vad är rätt och vad är fel? Och av allt det som är rätt - vilket är mest rätt?
|
|
|
|
