 Posted - 2003/10/25 : 15:20:58
|
Nu spelar förstärkaren. JÖSSES vad den spelar!!! I början var det lite vasst och aggressivt ljud men nu spelar den otroligt bra. Spelade Eva Cassidy live at Blues Alley förut. Jag hörde ljud från porslin och bestick i bakgrunden då publiken sitter och äter medan de njuter av showen, det har jag hört ibland med T8-an också, men aldrig så tydligt. Jag hör musikernas andning hela tiden också på olika plattor. Det är mycket hårdare klass A i drivsteget på den här, det är väl det som gör gott för lågnivåupplösningen. Det och matchningen av slutrören. Det tog mig fyra timmar att få dem matchade någorlunda.
Karaktären är som T8, men med ännu mera av det där lekande lätta sättet att spela. Komplicerade förlopp i musiken återges med en lätthet som nästan är chockerande. Basen är något djupare än förut också. Kort sagt så är jag enormt nöjd. Bilder kommer lite senare, jag lyssnar mest nu... |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
Edited by - Bernt Jansson on 2003/10/25 15:22:21 |
 |
|
|
swede
Member
1091 Posts |
Posted - 2003/10/25 : 17:33:28
|
Gott!
Grattis!
//magnus |
perl -ne'chomp;$a.=pack"b*",$_;END{print"\n$a\n\n"}'<<RM
10000010001101101010011000001110000101100000010001001110
101011100011011010100110110011101000010001010000
RM |
|
|
|
mace
London calling
5296 Posts |
Posted - 2003/10/25 : 20:28:22
|
Vi väntar gärna så lyssna & njuuuut
 M |
mera quad ESL = mera välljud.
"Efter tillnyktring vaknade han upp medvetslös" TV4-Nyhetsmorgon.
Bio har inte varit detsamma sedan Nickel Gammaldags försvann :-(
"Det finns egentligen inga rakor på den här banan, de enda rakorna som finns är böjda" Eje Elgh, Australiens F1-GP 2008.
Mr 500! |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/25 : 21:18:18
|
Okej, nu ballade en potentiometer ur i bias-försörjningen så en av säkringarna
gick och jag fick drygt 2 volt likspänning på utgången. Man kan ju kalla det
ett livetest av säkerhetssystemet. Inget farligt hände. Ska byta ut den felaktiga
poten om en stund. Lyssnar nu på 6 slutrör per kanal, med 4 säkringar till de
andra rören urplockade.
Nu är det dags för bilder:
Uppställning för provlyssning:
Innehållet ur olika vinklar:
Strömförsörjningen är faktiskt inte riktigt färdig, så det är gott om plats i lådan än så länge.
Lite mätningar:
Fyrkantvåg 1 kHz i 8 ohm:
Fyrkantvåg 10 kHz i 8 ohm:
Fyrkantvåg 20 kHz i 8 ohm:
Jag gjorde ett test av uteffekt också, men förstärkaren klipper osymmetriskt,
så det blev bara 88W. Skall forska vidare i detta, det är en justeringssak.
Ljudet är långt över förväntan i det här skedet, att den skulle slå den gamla
förstärkaren vid första provspelningen hade jag aldrig trott. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
tubetvr
Member
338 Posts |
Posted - 2003/10/26 : 01:10:53
|
Hej Bernt,
Gratulerar till den nya förstärkaren, bra gjort och snabbt jobbat också.
Fykantsvaret ser ju bättre ut än de andra mätresultaten du visade, har du modifierat några komponentvärden? Det finns en liten tendens till overshot vid 10kHz men det kan du säkert snygga till genom att trimma värdet på den kondensator som sitter över återkopplingsmotståndet, jag misstänker att strökapacitanser varierar en del beroende på hur man bygger förstärkaren mekaniskt så det påverkar nog resultatet. Har du mätt stigtiden? Det är lite svårt att se på oscilloscope bilden men det ser också ut att vara bättre än de bilder du visade tidigare.
MVH Hans
|
Ägare av företaget Q-tron Audio, konstruktion och tillverkning av OTL rörförstärkare |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/26 : 10:22:01
|
| Ja, det ser betydligt bättre ut. Jag har följt de scheman jag skickade till dig. Original T8 är inte riktigt likadan, mycket mindre tomgångsström och andra rör. T8 har ECC83 och ECC82, denna har EC86 och 5687 och tomgångsström på cirka 10 mA per triod. Stigtiden ser ut att vara halverad ungefär. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
LaZyWorM
Member
668 Posts |
Posted - 2003/10/26 : 13:21:39
|
Grymt Bernt!
Faan va kul att du lyckats bygga drömstärkaren nu |
|
|
|
aolite
Member
233 Posts |
Posted - 2003/10/26 : 13:28:35
|
| Läckert, mycket läckert! Den där fyrkantsvågen, är det hur mycket signalen förvrängs? |
|
|
|
epkpeng
400.000-klubben
4228 Posts |
Posted - 2003/10/26 : 14:19:40
|
Underbart för min ögon!!!
Tack! |
Vänligen
// Pär Engelholm
// Driver och äger Engelholm Audio
|
|
|
|
svejk
NA addikt
3505 Posts |
Posted - 2003/10/26 : 14:36:29
|
| Drygt 2 månader från ax till limpa! Jag beundrar människor som kommer till handling. Dessutom är det mycket snyggt inget hafsverk, Respekt! |
pryttlar http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=27255
Sugen på att lyssna? Skicka PM
Svejk |
|
|
|
Pac
200.000-klubben
22003 Posts |
Posted - 2003/10/26 : 15:13:57
|
 BRAVO!!!!!
Hoppas att vi får chans att lyssna till den någon gång!
Vänligen, Pac
|
// Per Adelsson, pac(a)hififorum.nu, Admin och ägare HiFiForum.nu
// HiFiForum.nu's regler, Artikelregister
|
|
|
|
cittroman
Member
2471 Posts |
Posted - 2003/10/26 : 17:20:54
|
Imponeras alltid av folk med driv.
Ser mkt bra ut Bernt, trevligt.
Synd att du bor en bit bort annars hade du fått besök. |
En man skall under sin livstid: Kört sin Citroen genom garageväggen, Mätt bilbatterispänningen med A området på sitt instrument. Kopplat in ölburkslytar felvända, fundera varför spänningen förvann så snabbt vid avslag att man provar att slå på igen :-)
PS.Horn hör hemma på Älgar och
glas är gjort av grus DS ;-)
Ju mindre desto bättre gränsen går vid 4"
|
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/26 : 23:24:18
|
Tack ska ni ha allihopa!
aolite: Ja det kan man väl säga, ju skarpare och rakare hörn desto bättre förstärkare.
Till exempel denna:

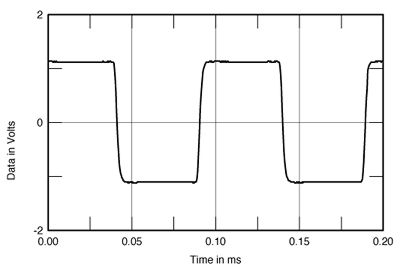

Mark Levinson No.436, small-signal 10kHz squarewave into 8 ohms.
(Från stereophile)
Eller denna:

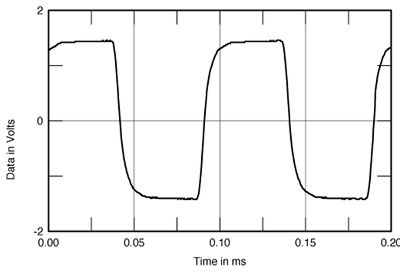

Audio Research VS110, 8 ohm tap, small-signal 10kHz squarewave into 8 ohms.
(Från stereophile)
Så tar vi mitt bygge, motsvarande mätning:
Det finns naturligtvis massor av andra saker man kan mäta.
Edit: Länkarna till bilderna har ändrats. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
Edited by - Bernt Jansson on 2004/03/05 21:27:23 |
|
|
|
DHT
Member
492 Posts |
Posted - 2003/10/26 : 23:34:46
|
| Mycket fint bygge! Har aldrig hört en OTL-rörförstärkare (annat än hörlursstärkare) Kan tänka mig att den låter bra!Fyrkantvågorna ser ju helt klart bra ut. Är det ren resistiv last du mätt med? Ser det lika bra ut eller ännu bättre vid låg frekvens (20Hz)? Vad kör du för anodspänning på 5687:orna? |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/27 : 00:42:54
|
DHT: Jag vet inte riktigt hur det ser ut vid 20Hz, jag har inte kollat.
Det ligger 150V över 5687:orna. De ligger dock på succesivt högre
spänningar så den sista trioden ligger från 450V till 300V. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
aolite
Member
233 Posts |
Posted - 2003/10/27 : 08:43:19
|
| Mao mäter den bra! Antar att den låter underbart med. |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/27 : 09:40:19
|
Jo, den låter jättefint! Jag skrev lite intryck under "medlemmarnas system".
Nu är det en massa jobb kvar med strömförsörjningarna, bl.a. blir
transformatorerna för småsignalsrörens anodström skållheta. Det måste lösas.
Och så reglering för glödström till småsignalsrören. Lådan blir nog full innan det här är över! |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/27 : 22:02:26
|
Fick för mig att ha riktig OTL-orgie ikväll, här är nya och gamla OTLen i
glatt samarbete. Nya kör vanliga högtalarna och gamla kör dipolsubbar.
Låter mumma...
 |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
Skiier
Ej medlem längre
271 Posts |
Posted - 2003/10/27 : 22:42:13
|
Snyggt som fasen!!!
|
|
|
|
Nicklas
Starting Member
11 Posts |
Posted - 2003/10/28 : 08:33:25
|
Otroligt snyggt bygge!
Jobbig att damma? |
//Nicklas
"Jag hatar dina åsikter, men jag är beredd att dö för din rätt att få uttrycka dem!" /Voltaire |
|
|
|
chrille
Starting Member
9 Posts |
Posted - 2003/10/28 : 13:19:32
|
Mkt läckert Bernt! |
Driver CN Ljudteknik |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/28 : 14:35:23
|
| Hehe, jo det är lite svårt att komma åt med dammvippan. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
mace
London calling
5296 Posts |
Posted - 2003/10/28 : 16:45:28
|
Köp en liten ökenråtta eller marsvin som får springa runt lite bland alla rören när det behöver dammas
Håll koll på misse bara så du inte får köpa ny 'dammare' varje vecka
M |
mera quad ESL = mera välljud.
"Efter tillnyktring vaknade han upp medvetslös" TV4-Nyhetsmorgon.
Bio har inte varit detsamma sedan Nickel Gammaldags försvann :-(
"Det finns egentligen inga rakor på den här banan, de enda rakorna som finns är böjda" Eje Elgh, Australiens F1-GP 2008.
Mr 500! |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/29 : 00:04:29
|
Hehe, Patrik har ett marsvin. Jag ska ta och släppa marsvinet där så får vi se hur snabb han är!
Misse har specialiserat sig på skator, han vet att han åker på stryk om han rör marsvinet.
Nu kompletterar jag i nätdelarna till drivstegen med mer transformatorkapacitet
så dom inte blir så varma. Och så håller jag på med regleringen till glödspänningen.
Det ska också in ett par drosslar och mera kapacitans i burken. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
Edited by - Bernt Jansson on 2003/10/29 01:11:10 |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2003/10/31 : 18:41:39
|
Den osymmetriska klippningen är numera löst, det var en konding jag lödat fel.
Nu mätte jag upp 100W. Det borde bli en hel del mera, ska kolla om det är nätdelen
som säckar. Eller att fassplittern har fel arbetspunkt möjligen. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
Edited by - Bernt Jansson on 2003/10/31 18:42:19 |
|
|
|
