 Posted - 2021/06/16 : 01:03:29
|

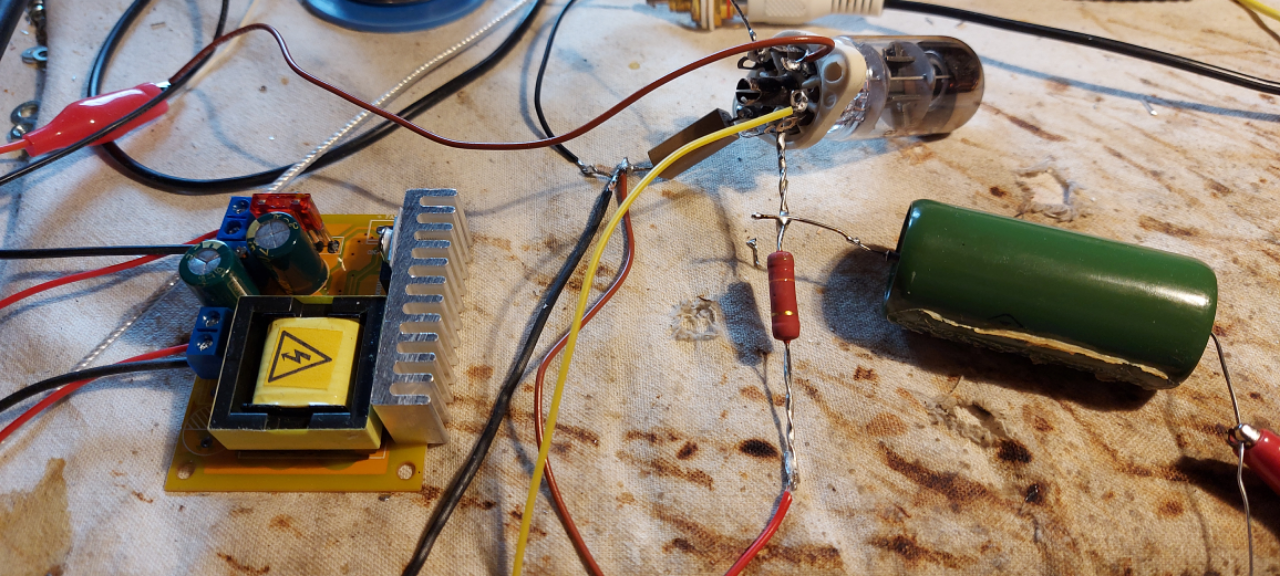

Gjorde en provkoppling modell skatbo med 6C45 ikväll.
Och det funkar ju som det ska,problemet är att sinusvågen,den ser ut som den ska,men den "dansar" uppåt och neråt hela tiden den är inte still.
Varför? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
solhaga
100.000-klubben
2666 Posts |
Posted - 2021/06/16 : 07:42:23
|
Vilken frekvens?
Dansar sinusvågen rytmiskt?
Sannolikt moduleras sinusvågen av en lågfrekvent signal.
Kolla om du har en jordloop eller dylikt.
Det kan också vara ditt mätsystem som har en flytande jord. |
Medlemspresentation.
Senast lyssnat.
Instagram. |
 |
|
|
MatsT
100.000-klubben
2457 Posts |
Posted - 2021/06/16 : 08:51:53
|
| 6C45 har beskrivits som resonansbenäget då och då men jag har ingen egen erfarenhet av det. Prova med "grid stoppers", kanske kan det hjälpa? |
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/16 : 12:08:42
|
Jag ska testa ned gridstopper,jag den dansar rytmiskt ungefär som
havsvågor böljande...
Edit; jag har gjort en stjärnjord punkt. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2021/06/16 12:16:16 |
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/16 : 19:39:54
|
Nope,gridstopper gjorde ingen skillnad.
Utsignalen varierar oxå ganska mycket.Använder signal generator.
Var kan man ladda upp videofilmer man tar med telefonen.
Tänkte ladda upp en film på scopet.
Är det youtube som gäller då?
 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2021/06/16 19:41:33 |
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/16 : 20:01:39
|
Se om det här funkar.
https://youtu.be/kx6eeT4nF-4 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
MatsT
100.000-klubben
2457 Posts |
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/17 : 16:54:17
|
Vad är "ringning" som det pratas om?
http://klausmobile.narod.ru/testerfiles/6s45pe.htm |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2021/06/17 17:01:30 |
|
|
|
MatsT
100.000-klubben
2457 Posts |
Posted - 2021/06/17 : 20:18:40
|
Ringing = självsvängning.
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7509 Posts |
Posted - 2021/06/19 : 01:08:20
|
Två reflektioner, utan att presentera nån lösning...:
6C45 är vida ökända för att självsvänga praktiskt taget så fort man tar dem ur kartongerna. Har för mig det har tre eller fyra pinnar som är anslutna till gallret, tycker mig ha läst nåt om att alla behöver vara anslutna med varsitt stoppermotstånd (kolmassa) och att man gärna ska ha ferritpärlor på de andra anslutningarna, inklusive glöden.
Vidare har jag allt annat än goda erfarenheter av den där switchade DC-omvandlaren som syns på bilden. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
iMac
Member
473 Posts |
Posted - 2021/06/19 : 09:56:08
|
| Dra ner tiden på oscilloskopet så du ser den lågfrekventa signalen som överlagras på sinusen. |
"David mot Goliat" HK DPR 2005 vs AVR7000 |
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/19 : 11:00:29
|
quote:
Vidare har jag allt annat än goda erfarenheter av den där switchade DC-omvandlaren som syns på bilden.
Vad var problemet med den?
quote:
Dra ner tiden på oscilloskopet så du ser den lågfrekventa signalen som överlagras på sinusen.
Ska göras.. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/19 : 12:29:47
|
https://youtu.be/4i7dvXGeEyg
Så här?
Arbetsfrekvensen från omvandlaren ligger på 75khz och ska väl inte störa kretsen.... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2021/06/19 12:55:03 |
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/19 : 13:22:36
|
Kopplade in en konding på 330uF på B+ nu blev det bättre,nu är det bara små ryckningar i sinusvågen.
Lär väl inte våga koppla på mer kondingar omvandlaren kanske inte överlever det.... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/19 : 14:29:35
|
Men nu uppstod ett annat fenomen,stömförbrukningen på "andra sidan"-
input började gå upp och ner från ca 50ma till ca 300mA.Kanske denna
omvandlare inte är lämplig för ändamålet trots allt... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/19 : 19:58:41
|
| Provade även med en 10uF konding samma sak där men inte lika mycket.. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/19 : 23:39:38
|
@Fuling
Var det liknande erfarenheter du hadde eller vad var det? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/22 : 23:01:34
|
Kopplade in en vanlig trafo och ett reglerat kort:
Och nu ser sinusvågen hur fin ut som hellst,helt still och det utan hokus pokus tricks till alla stift på rörhållaren.
det var alltså switch kortet som var boven i dramat..... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/22 : 23:31:43
|
| Men vid ett riktigt bygge kanske det är bäst att koppla alla stiften iallafall... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
peterh
Semesterfirare
1056 Posts |
Posted - 2021/06/23 : 07:21:37
|
Den DC/DC omvandlare du visade en bit "pendlar" om den kopplas direkt mot en ellyt. Den kör on/off i stället för att reglera proportionellt.
Om man har ett motstånd i serie ( 1-3k) har den bättre stabilitet.
|
|
|
|
MatsT
100.000-klubben
2457 Posts |
Posted - 2021/06/23 : 09:09:44
|
quote:
nu ser sinusvågen hur fin ut som hellst,helt still och det utan hokus pokus tricks till alla stift på rörhållaren.
det var alltså switch kortet som var boven i dramat.....
Jag måste protestera lite mot det här. Röret är benäget att självsvänga och det som triggade beteendet var sannolikt högfrekvens från den switchade nätdelen. Att det blev bra utan "hokus pokus" är inget kvitto på att anslutningsanvisningarna som finns för röret inte ska följas. De dämpar självsvängningstendenserna som kan triggas av annat än en switchad nätdel.
Kul att du fick röret att fungera!
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/23 : 15:37:59
|
quote:
anslutningsanvisningarna som finns för röret inte ska följas
Nån som vet HUR man kopplar då? Katoden har 4st anslutningar galret har 2st.Kopplar jag 100 ohms motstånd till dom då eller ska jag koppla utan motstånd? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
MatsT
100.000-klubben
2457 Posts |
|
|
Ryssen
100.000-klubben
8245 Posts |
Posted - 2021/06/23 : 17:05:05
|
| Ja den missade jag ja. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8245 Posts |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7509 Posts |
Posted - 2021/06/24 : 16:45:02
|
| Minns inte detaljerna men jag köpte hem ett par såna där omvandlare för några år sen för att testa till nåt bygge. Utspänningen var så skitig att ingenting fungerade som det skulle |
