Frågeställningen gäller korta frontladdade horn med basreflexavstämd bakkammare. Kommersiella exempel på den sortens konstruktioner är JBL 4560 och Altec 816:
Såvitt jag kan bedöma hade den här principen en tveksam glansperiod för bortåt ett halv århundrade sedan även om det finns enstaka modernare varianter. Altecs Voice of the Theatre verkar vara den variant som har gjort störst intryck på audiofiler.
Nyttan med det hela är förstås att utöka frekvensområdet hos ett horn nedåt genom att stämma av bakkammaren med en port som ger ett lagom mycket output en bit under hornets gränsfrekvens.

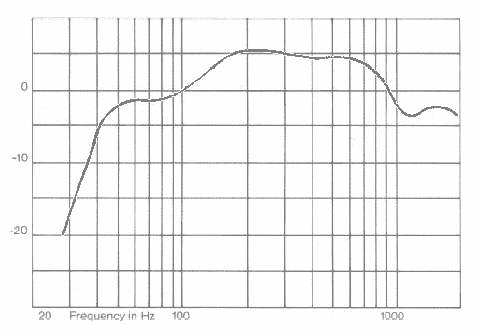

Resultatet blir en frekvenskurva som ser ut ungefär så här (JBL 4560):
Output ner till ca. 40hz men basområdet ligger 6dB under hornbidraget i nivå, ganska tråkigt.
Mitt eget intresse för den här sortens konstruktioner är att kunna flytta ner delningen mellan midbas och djupbas utan att behöva bygga löjligt stora midbashorn (litet rum och smala dörröppningar...)
Hornresp är naturligtvis människans bästa vän när det gäller allt som är mer komplicerat än en fyrkantig låda och en och annan timme har ödslats åt att trixa med olika kombinationer av element, horn och basreflexkammare. (Skärmdumpar kommer sen, sitter vid fel dator nu).
Några reflektioner så här långt:
* Man får ha rimliga förväntningar gällande nedre gränsfrekvens, 70hz är rimligare än 40z.
* Kammarvolym och port måste stämma ganska exakt om det (på pappret) ska lira ihop med hornet. För stor kammarvolym verkar vara ett bra sätt att förstöra alltihop enligt mina simmar.
* Elementparametrarna är ganska kinkiga, med för "vassa" element (hög BL, lågt Qts) blir det en mer eller mindre djup svacka mellan portbidraget och hornets output.
* Konstruktionen är, enligt simuleringar, placeringskänslig. I 0,5 och 1pi kan man komma undan med det mesta men i 2pi är det svårt att komma undan en svacka på minst 3dB mellan portbidraget och hornets undre gränsfrekvens. Rapporter på nätet från folk som byggt liknande konstruktioner säger samma sak.
* Det kan bli svårt att bygga det man har simulerat. Oregelbundna former gör det svårt att räkna ut bakkammarens exakta volym och vill man dessutom ha porten riktad framåt blir avståndet från element till port ganska långt rent fysiskt, potentiell risk för ovälkomna kvartsvågsfenomen och liknande.
Hoppas kunna lägga upp lite skärmdumpar från mina Hornrespövningar i morgon för vidare diskussion. Tanken på att bygga något i den här stilen har funnits i bakhuvudet i ett antal år nu, det börjar bli dags...
|
