| Author |
 Topic  |
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
 Posted - 2024/09/06 : 23:23:21
|
| Ja, men det finns nog inte utrymme för särskilt mycket "R" i nätdelarna skulle jag tro. Likriktarna har högre spänningsfall också nät strömmen är hög. Men som sagt, bara att testa och sen trimma in likspänningen med seriemotstånd om det behövs. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
 |
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/15 : 01:25:46
|
Såja nu är motstånden utbytta mot drosslarna och nu har jag trimmat in 6,3v över 1,5 ohms efftekt motståndet.
Spänningen in till regulatorn är strax under 12v.
Nästa steg blir väl att testa med rören i. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/15 : 11:20:38
|
@Fuling .
Måste ha blivit ett smärre missförstånd från min sida med drosslarna, |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/15 : 22:45:22
|

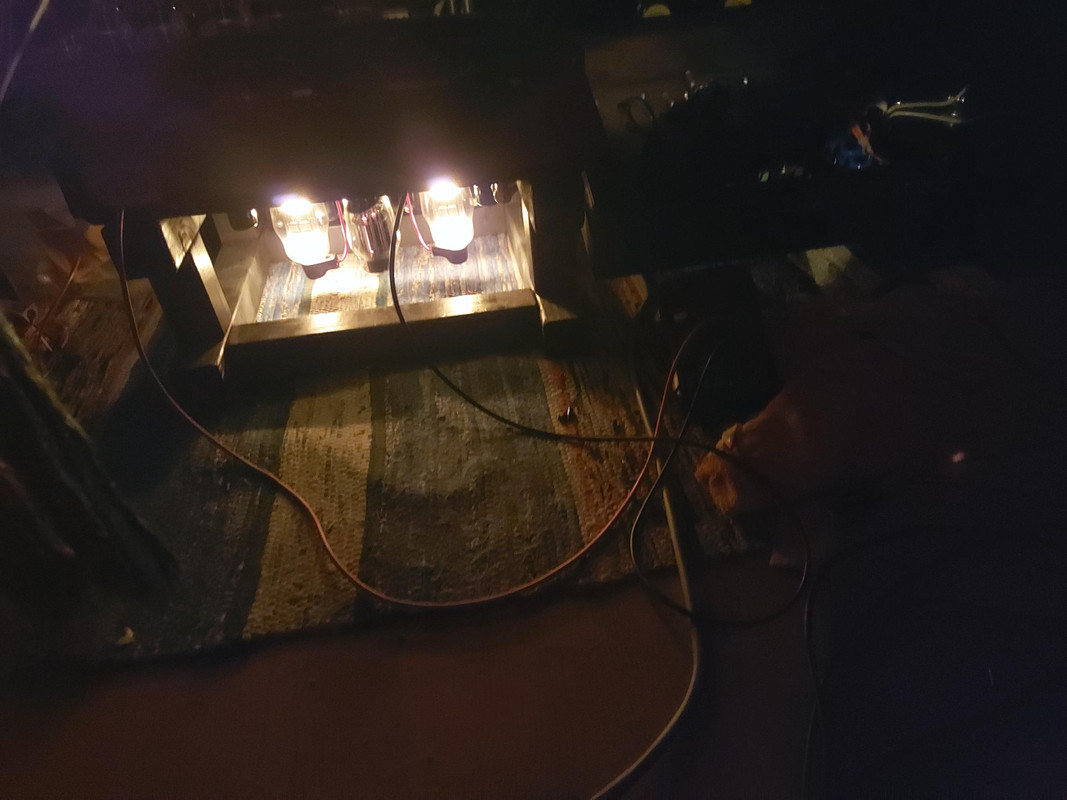

Nu lyser lamporna...
Återstår väl att koppla in högspänningen då.
 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/16 : 02:36:06
|
Se på fan, det lyser!
Strax under 12V låter ganska högt, gissar att kylaren för regulatorerna blir duktigt varm efter en stund?
811 står inte med i Colemans tabell över vilken inspänning olika rör ska ha men om man drar lite slutsatser utifrån vad det står om andra rörsorter där så skulle jag dra till med att 9,5-10V borde vara lagom.
Motstånd är bättre än transistorer på att tåla värme så det är nog värt besväret att trimma in spänningen ganska exakt. 2V extra inspänning gånger 4A per rör blir 16W extra som kylaren ska ta hand om. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/16 : 12:38:35
|
quote:
gissar att kylaren för regulatorerna blir duktigt varm efter en stund?
ska ha på den några timmar och se hur varm den blir. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/16 : 21:26:18
|
Har haft den igång 3 timmar i dag,och flänsen blir bara febervarm.
Min värme mätare visar på 39-40 grader,så inte lönt att börja mecka med motstånd låter den värme som blir får gå ut i flänsen.
Däremot är jag lite mer orolig för glöden för 6as7,den blir redigt varm. Ska borra lite ventilations hål i botten plåten.
En fråga om ohms lag,kan den tillämpas även på växel spänning?
Om jag vill sätta ett motstånd i ac ledningen? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Perfector
Member
539 Posts |
Posted - 2024/09/16 : 22:03:20
|
Det borde det vara.
1 ohm är alltid 1 ohm oavsett vad den kopplas till
Jag använder samma motståndsfabrikat till högtalare för dämpning som jag gör till en batteriladdare som ju driver likspänning. |
"Clarity by Choise" |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/16 : 23:28:51
|
Jodå, Ohms lag gäller.
Krånglet börjar när man likriktar växelström och sätter in ett motstånd nånstans i början av kretsen där man har höga rippelströmmar, då kan 1A genom 1 ohm plötsligt ge ett spänningsfall på 5V eller nåt... |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/18 : 00:31:32
|

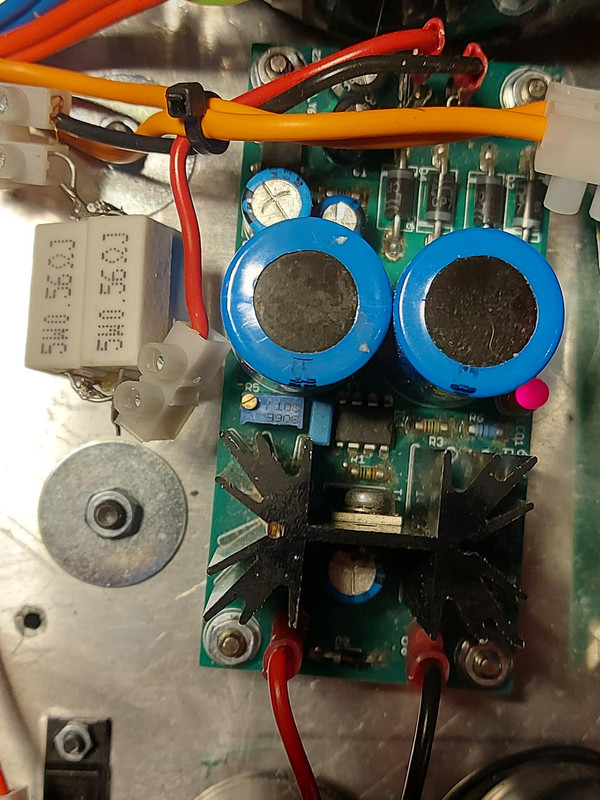

Efter montering av 4 st paralell kopplade 5w motstånd vilket resulterade i 0,15 ohm,så har värmen mellan fläns och motstånd jämnats ut..Detta är till 6AS7Gs glöd 2,5A..
 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/18 : 02:16:20
|
Oj, DC-glöd till 6AS7:an också, det var lite otippat.
Har bygget fått smaka högspänning än? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/18 : 08:21:44
|
| Nej ingen högspänning än,ska väl smyga på med vrid trafon inom kort. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/19 : 01:53:59
|
"Väntar med spänning", för att köra med ett slitet skämt... |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/20 : 20:44:26
|
Nu kör jag med full spänning.och ena kanalen om jag mäter på katoden till 6AS7G så går det att justera mellan 21 till ca 31v.Jag gissar att det är som det ska va,Ska den stå på 24v eller?
Samt vad ska spänningen på gallret till 6ac7 vara? (den andra potten)
Nu till smolket i bägaren ,den andra kanalen visar bara 3,5v på katoden på 6AS7,det får jag kolla på vid tillfölle. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/20 : 21:00:13
|
| Såg nu att anoden glöder på 811A på den felaktiga kanalen så jag slog ifrån... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/20 : 23:21:15
|
Svårt att säga innan vad gallerspänningen till slutrören ska vara, rent krasst ska det vara den spänning som behövs för att slutrören ska dra rätt anodström.
Nånstans i traktena av 20-30 volt är rimligt för 811, 3,5V är alldeles för lågt.
Lite märkligt att anoden glöder med så låg gallerspänning, har du måntro gasrester i röret så att anodströmmen skenar iväg eller är det nån självsvängning som ställer till det och ger helt felaktiga mätvärden? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/20 : 23:32:33
|
Jag ska mäta och kolla spänningarna mellan den riktiga och den felaktiga kanalen imorgon.Troligen nåt enkelt fel.
Ställer jag in strömmen genom 6ac7 med den tillhörande potten oxå?
Tog av anodhattarna nu så är 811A inte med i leken. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/20 : 23:52:09
|
Jepp, skärmgallerspänningen till 6AC7 bestämmer, delvis, hur mycket ström dessa drar. Borde vara lämpligt att börja med att ratta in så att du har ungefär lika mycket spänning på anoden som du har över anodmotståndet, sen går det väl att finjustera i efterhand.
Ta ur slutrören helt om du ska provköra utan dem, om du har rören på plats men tar av anodhattarna så är det risk att de drar väldigt mycket gallerström och förstörs.
Gallerströmmen ökar med sjunkande anodspänning och utan nån anodspänning alls kan gallerströmmen bli väldigt hög.
Låter som att det är läge att ta ur slutrören och provköra bara ingångssteg och drivsteg och se att de uppför sig normalt.
Märk upp slutrören också och byt plats på dem nästa gång du startar upp med dem inkopplade, då kan du få en bra hint om det är kopplingen eller nåt av rören som spökar.
|
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/21 : 00:16:10
|
| Ok,ska kolla imorgon. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/21 : 22:38:34
|
Har kollat lite snabbt nu med 811A urtagna.
och nu mäter ju båda sidorna ungefär lika...
Men spänningen på katoden sjönk till ca 8v nu.måste 811A vara i för att få rätt spänning på 6as7g katod? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/21 : 22:55:03
|
Ja, slutrörens galler kommer att lasta ner 6AS7:ans katoder lite så det stämmer inte helt när man mäter utan slutrör
|
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/21 : 23:03:27
|
| Ok får skifta sida på 811A och se så det inte är nåt fel på ett rör... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2024/09/21 23:04:32 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/21 : 23:09:54
|
| Ja, det låter som en plan. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8639 Posts |
Posted - 2024/09/22 : 17:18:31
|
Ja det verkar som att det är röret det är fel på...
Med det friska röret i den "dåliga" kanalen så blir det rätt spänning.
Synd att det var så länge sedan jag köpte rören så det är väl ingen garanti kvar..
Men jag har ju 2st extra att leka med.
Det du skrev om gasrester i röret,kan man göra nåt för att få bort dom?
Nu ställde jag in så att det är 1v över 10 ohms motståndet (100 mA)Ja jag kanske ska mäta gallerströmmen på 811A och lägga till det. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7958 Posts |
Posted - 2024/09/22 : 18:44:00
|
Gallerströmmen borde vara i trakterna av 15-20mA, inte jätteviktigt i nuläget men när det är dags att börja ställa in en exakt arbetspunkt vill man nog veta hur mycket av katodströmmen som är gallerström.
Mjo, det finns metoder att ta bort gas ur rör, mer eller mindre tillförlitliga och jag har inte lyckats hitta särskilt mycket information om det.
Grundprincipen är väl att man kopplar in röret och kör det under kontrollerade förhållanden så att värmen på ett eller annat sätt tar hand om gaserna.
Vissa säger att man ska låta röret stå med bara glöden igång en stund, andra att det ska stå med bara glöd i nåt dygn, ytterligare andra säger att man inte ska ha glöden igång alls utan nån anodström eftersom det leder till katodförgiftning...
Har också hört nåt om att man ska koppla röret som diod, alltså ansluta gallret till anoden, och sen lägga på en justerbar lågspänning tills röret drar lagom mycket ström och låta det stå så en bra stund.
Av det lilla jag hittat att läsa om ämnet så går det väl ofta ganska bra att rädda rör med lite gas i men är det mycket gas så är de skrot. Om jag minns rätt så är det nån tröskel vid ungefär 100V som är kritisk, är det gas i röret så börjar anodströmmen skena nånstans där mer eller mindre oavsett vilken spänning det har på gallret.
Ibland är tydligen felet synligt också, lite blått sken på insidan av glaset är normalt men lila sken inne bland elektroderna visar på gas som joniseras.
Sammanfattningsvis så får du nog räkna med att stoppa i ett nytt rör men om du orkar koppla upp en rigg med justerbar anodspänning och nånting som bryter strömmen om den börjar rusa iväg så kan det vara värt ett försök att rädda det dåliga röret.
Håll det borta från förstärkaren så länge så slipper du bränna av nån trafolindning eller nåt ifall det fortsätter spöka. |
