 Posted - 2011/06/28 : 09:44:21
|
Kontaktade Gluca på diyaudio och han erbjöd sig att modifiera de CCS-kaskod PCB som han har ute på groupbuy. Han kompletterar dem med en "gyrator"-möjlighet vilket är idealiskt för Schade-driver. Mao en sorts spänningskontrollerad AC-CCS som funkar till pentod och kaskod. Kan väl också enkelt beskrivas som "sandanoddrossel" .
http://www.diyaudio.com/forums/group-buys/190379-pcb-cascoded-ixys-ccs-tube-6.html
Ska beställa om han gör om kortet och kan ta fler om någon vill ha.
|
mvh
Lars
"Back To Basics"
Bygger reVintage Amps, www.revintage.se
Sur man med svart själ! |
Edited by - reVintage on 2011/06/29 13:41:41 |
|
|
reVintage
Medlem i AÖ
3445 Posts |
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6798 Posts |
Posted - 2011/06/29 : 21:15:06
|
En funktionsförklaring kan vara på sin plats så att intresset ökar.
Anders |
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
 |
|
|
hoktuna
Jultomte
2786 Posts |
Posted - 2011/06/29 : 21:39:15
|
Jag är på!
Anoddrossel med trebenta kisel grunkor på pcb verkar spännande. |
Delägare och driver företaget www.westerasmarkiser.se |
|
|
|
Imperial
Medlem i AÖ
2687 Posts |
Posted - 2011/06/29 : 22:57:59
|
| Nä! |
Rör å tillbehör när jag är med i matchen.
jbl2480@hotmail.com
Deltidare på Hifikit |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7961 Posts |
Posted - 2011/06/29 : 23:15:32
|
| Anoddrossel? Nja, förutom förmågan att svinga upp till 2x B+ då... |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2011/06/29 : 23:36:37
|
| Såna vill jag också ha. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
Ryssen
100.000-klubben
8644 Posts |
Posted - 2011/06/30 : 00:05:38
|
quote:
En funktionsförklaring kan vara på sin plats så att intresset ökar
Tänkte använda några kort som CCS,men kan någon förklara fördelarna med gyrator mm,vad tjänar jag på att använda det? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
reVintage
Medlem i AÖ
3445 Posts |
Posted - 2011/06/30 : 00:06:10
|
Skärp dig Fuling!
Tror du man kan göra allt med grus? Då ligger det nära tillhands att man tror på tomten också.
Övriga som inte är så petiga:
Korten omarbetas lite så att också stabben med justering av styrspänningen kommer med på kortet. Gyrator-kondensatorn läggs externt. Update i morgon. |
mvh
Lars
"Back To Basics"
Bygger reVintage Amps, www.revintage.se
Sur man med svart själ! |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7961 Posts |
Posted - 2011/06/30 : 00:09:04
|
Oavsett hur många likheter det kan tänkas finnas mellan gyratorer och anoddrosslar så tyckte jag ändå att den lilla skillnaden kunde vara värd att påpeka... |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
reVintage
Medlem i AÖ
3445 Posts |
Posted - 2011/06/30 : 00:16:25
|
| Själklart, glömde att sätta dit en liten rolig gubbe på slutet. Men B+ råder det väl ingen brist på? |
mvh
Lars
"Back To Basics"
Bygger reVintage Amps, www.revintage.se
Sur man med svart själ! |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7961 Posts |
Posted - 2011/06/30 : 00:26:02
|
De där små roliga gubbarna kan man vara utan, tycker mest de tar bort skärpan från diskussionerna... (  )
Nog OT, tillbaka till gyratorerna. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
7961 Posts |
Posted - 2011/06/30 : 00:27:20
|
| F´resten, Diyaudio verkar vara nere för stunder men länken antyder att korten ska bestyckas med IXYS-kretsar. Hur är tillgången på dessa i Sverige? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
reVintage
Medlem i AÖ
3445 Posts |
Posted - 2011/06/30 : 06:26:15
|
| Valfritt med IXYS(säljs ej i Europa) el. DN2540(Electrokit), de har samma pin-config. Jag har iofs några IXYS(både 10M456 och IXTP01N100D) samt Supertex LND150 att avvara. |
mvh
Lars
"Back To Basics"
Bygger reVintage Amps, www.revintage.se
Sur man med svart själ! |
|
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6798 Posts |
Posted - 2011/06/30 : 09:56:21
|
Jag har läst lite slött i diyaudio tråden och undrar om jag fattade det rätt om att det är två ccs på kortet ?
Anders |
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
|
|
|
reVintage
Medlem i AÖ
3445 Posts |
Posted - 2011/06/30 : 10:03:10
|
| Yepp! |
mvh
Lars
"Back To Basics"
Bygger reVintage Amps, www.revintage.se
Sur man med svart själ! |
|
|
|
FForsman
100.000-klubben
2593 Posts |
Posted - 2011/06/30 : 20:25:40
|
Blir det gruppköp är jag intresserad.
/mvhff |
Ett forum blir till det som medlemmarna bidrar med. Skriv!
|
|
|
|
Bubbel
Eojeud-VALS, 100.000-klubben
6798 Posts |
Posted - 2011/07/01 : 09:45:03
|
Intresserad.
Anders |
Min stereo: Hemmabygge, hemmabygge, hemmabygge, hemmabygge, köpe cdspelare, hemmabygge. |
|
|
|
reVintage
Medlem i AÖ
3445 Posts |
Posted - 2011/07/02 : 01:33:53
|

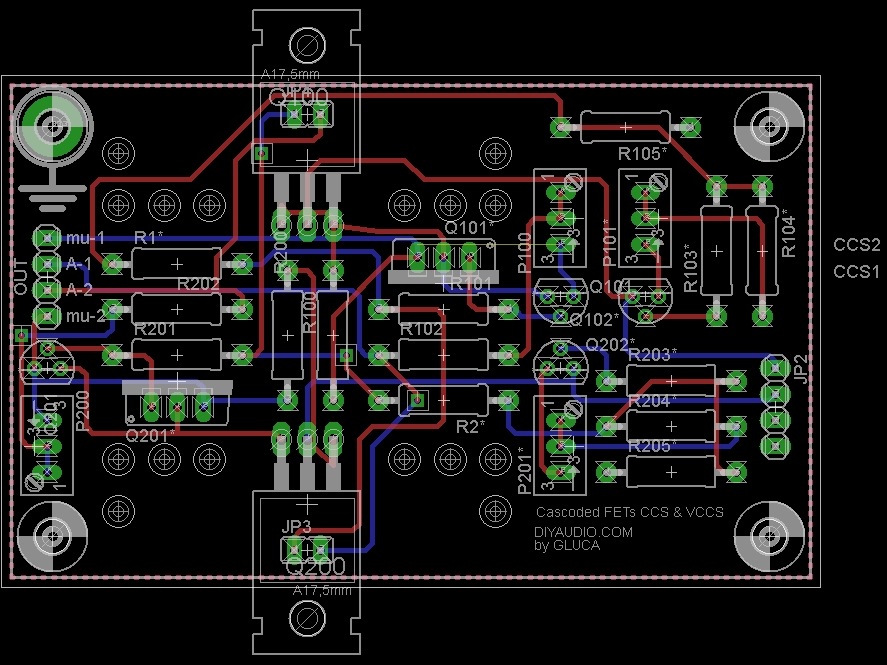

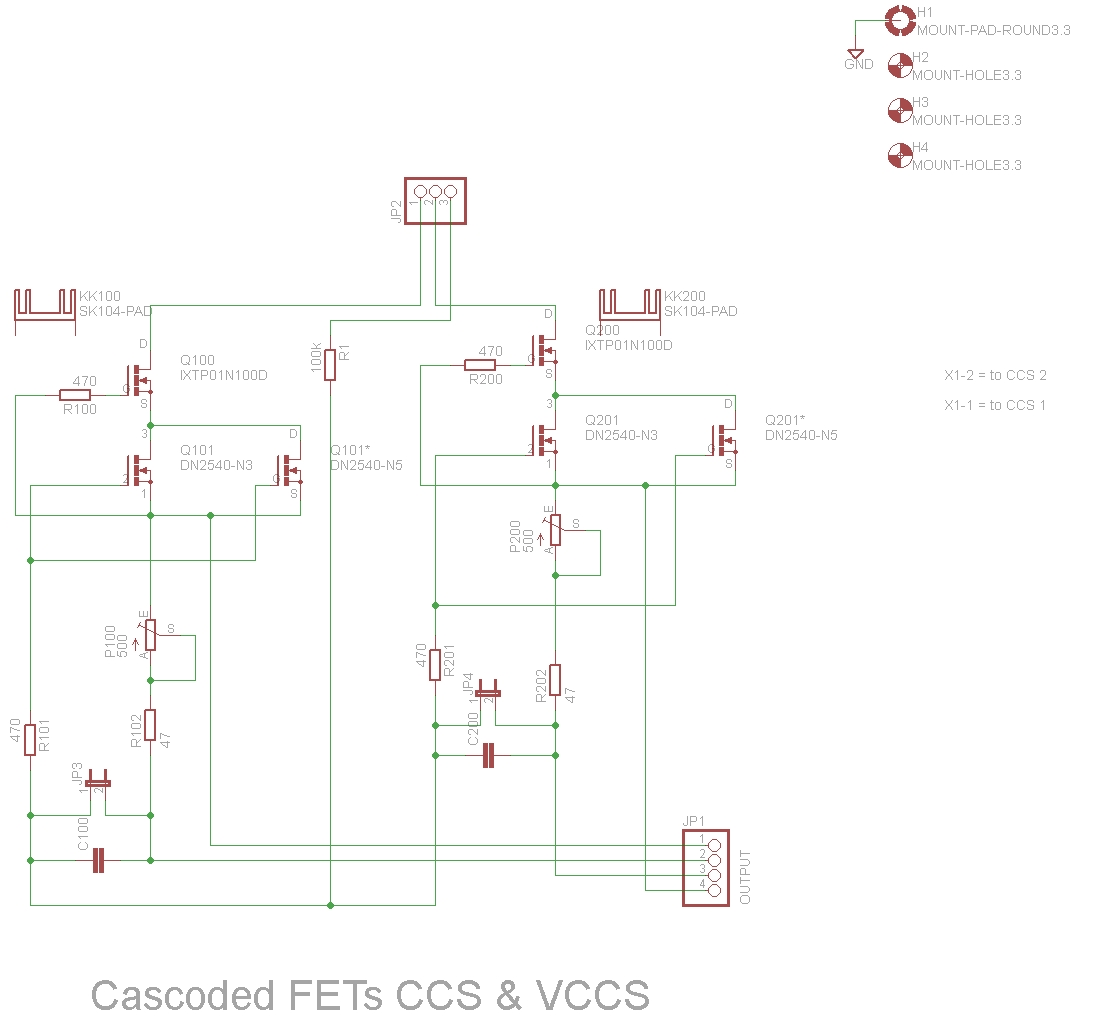

Sista designen. I stort sett klar.
Notera att denna är perfekt för Schade. Saknas bara Sg-stabb, men man kan inte få allt.
Gjorde jämförande simuleringar med D3a och exakt samma koppling(enl. ovanstående) och DN2540. Resultaten blir långt bättre med MOSFETen. Bl.a. halveras THD därtill med bättre övertonssammansättning. Undrar hur det låter? En depl. FET är ju aningen billigare än enD3a. Ingångskapacitansen är väl det som ev. kan ställa till det. |
mvh
Lars
"Back To Basics"
Bygger reVintage Amps, www.revintage.se
Sur man med svart själ! |
Edited by - reVintage on 2011/07/02 08:29:30 |
|
|
| |
