 Posted - 2009/07/19 : 10:07:28
|
Har byggt ett antal olika hornkonstruktioner (bla Cowans Horn sub jnr)men jag har inte blivit nöjd.
Funderar nu på om det är möjligt att bygga ett tappat horn med JBL 2241HPL bas?
Jag har försökt att begripa mig på Hornresp men det vill inte funka....
Finns det någon som har tid att räkna på ett TH med detta elementet?
Det som begränsar storleken är takhöjden på 2,40, rummet är för övrigt ca 50 m2.
Fredrik |
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2009/07/19 : 20:54:00
|
Lägg ut data på elementet så borde vi kunna hjälpa dig på traven en bit.
Vad vill du ha? Löjligt högt eller löjligt djupt??
Allt med rezervation för om elementet trivs i tappade trattar.
Mvh Johannes. |
 |
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2009/07/19 : 22:09:01
|
Enligt första simulering så vill JBLs 2241H ha en stoooor låda pga det något höga Qts och låga BL. Ca 600 liter och ger då ca 100 dB/w/m i 2 pi strålning från 35 till 80 Hz. Jag tror att 2242 skulle funka bättre, men jag har inte simmat det.
Är det intressant kan jag lägga upp någon bild i morgon. |
|
|
|
FREDRIK E
Member
102 Posts |
Posted - 2009/07/25 : 00:57:10
|
Det fanns ett 2241HPL ute på blocket till bra pris som jag funderat på... därav det ev elementvalet.
600 liter är iofs inget hinder. Jag vill ha relativt djup bas, 30-60 HZ räcker. men 100 dB då kanke det är bättre att sikta på ett annat element mer lämpat för TH? |
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2009/07/25 : 08:04:40
|
Japp. Det är bättre att satsa på nått lite mer lämpligt.
Är det för hemmamiljö eller PA??? |
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2009/07/25 : 09:34:35
|
För hemmabruk borde en eller två 6,5 tummare räcka mer än väl. Se Volvotreters hemsida http://www.volvotreter.de/th.htm
Ett par 6,5 tummare ersätter ett Klipchhorn!!!
Är det PA-bruk så kolla in tex B&C 12PS100 eller 18SOUND 12NLW9300. Ett par sådana eller B&C 15TBX100, borde kunna ge en del bas. Kolla med Martinsson. Han har ju publicerat ritningar. |
|
|
|
FREDRIK E
Member
102 Posts |
Posted - 2009/07/26 : 01:46:22
|
quote:
Är det för hemmamiljö eller PA???
Skulle nog kalla det PA för hemmabruk.
Har idag horn med 15" driver, typ JBL horn 4530.. Det är iaf inte tillräckligt, så jag är faktiskt tveksam om 6,5"-12" är ok.
Någon bra 15" borde väl funka, tips?
Såg på Cowans sida att han hade byggt ett 18 Hz TH men hittar inga fakta om det där.
|
Edited by - FREDRIK E on 2009/07/26 01:51:56 |
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2009/07/26 : 08:40:29
|
quote:
Såg på Cowans sida att han hade byggt ett 18 Hz TH men hittar inga fakta om det där.
Det går snabbt att simma. Vill du verkligen ned till 18 Hz??? Med de ljudtryck du verkar eftersträva så blir det stort! |
|
|
|
DahlbergAudio
Mästar-Harry 2005
1025 Posts |
Posted - 2009/07/26 : 13:08:24
|

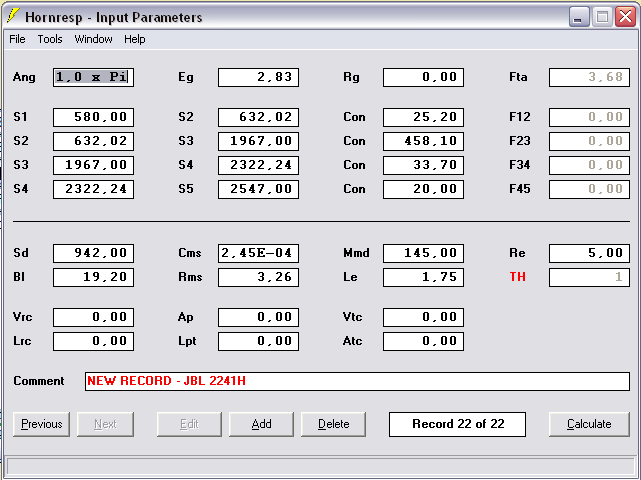

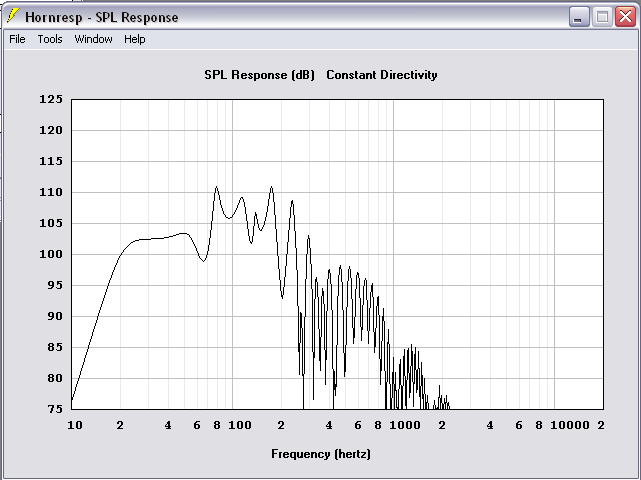

Utan att ha lagt ned särskilt mycket tid kom jag fram till nått sånt här. Elementet är 2241H (något med hpl hittade jag inte).
Vill du komma ned ytterliggare i frekvens så är det bara att öka på det största längdmåttet samt att öka arean på S3-5.
Edit: obs 705 liter och totallängd på pipan 538cm.
Verkar vara möjligt att få ner storleken till ca:400l med
fortsatt bra drag i botten (ca:100db vid 30hz).
 |
Edited by - DahlbergAudio on 2009/07/26 13:52:27 |
|
|
|
FREDRIK E
Member
102 Posts |
Posted - 2009/07/26 : 20:42:23
|
Nej 18 Hz är nog att överdriva.
quote:
Edit: obs 705 liter och totallängd på pipan 538cm.
Verkar vara möjligt att få ner storleken till ca:400l med
fortsatt bra drag i botten (ca:100db vid 30hz).
705 liter är ju inte helt vansinnigt iaf.... och 103 dB vid 30 Hz är ju rätt ok
Det blir nog att starta ett byggprojekt framöver.
Jag ska göra ett försök till att komma igång med hornresp, om jag inte lyckas kanske ni horngalningar kan hjälpa till att simma en lämplig konstruktion? |
|
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2009/07/26 : 21:27:55
|
Dahlbergs förslag är dit man kommer om man vill få en snygg tonkurva.
Med 705 liter skulle jag dock isåfall bygga ett riktigt, frontladdat
horn. I annat fall skulle jag välja ett annat element än denna JBL,
för låg fs. |
|
|
| |
