Posted - 2008/04/30 : 13:32:08
|

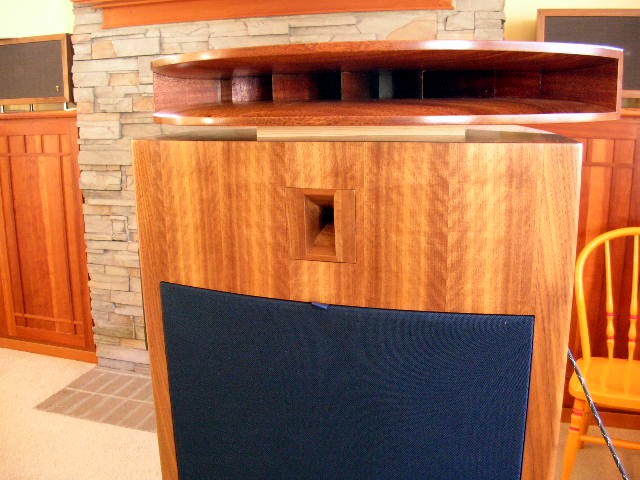

Är det någon som byggt/lyssnat på Smith hornen ?
Är det exakt kopia på JBL 2397 ?
JBL 2397, hittar ingen bild på smith horn men dom verkar vara identiska..
![](http://www.sakurasystems.com/graphics/yoshispeaker.jpg) |
Edited by - Guru on 2008/04/30 13:39:01 |
|
Skov
Starting Member
11 Posts |
Posted - 2008/05/04 : 15:39:25
|
Hej,
Er det en JBL driver du bruger? For mig at se mangler der en JBL2328 interface som skal tilpasse 2" hullet (fra driveren) til det rektangulære hul i JBL2397?
Selve hornet ligner mine og lyden er rigtig fin. Det er et meget lineært horn fra 800HZ og opefter. Da jeg har mine bashorn til at stoppe ved 480Hz bruger jeg JBL2350 nu, som kan nå ned til 440 Hz.
![](http://www.hififorum.nu/forum/images/icon_smile_cool.gif) Hilsen Flemming
|
Horn i panden og rør med følelse |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
linnar
Kunskaps-Harry 2005 & Semester firare
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3623 Posts |
Posted - 2008/05/04 : 22:32:28
|
Oj! En TAD PT-R9! Jag ställer mig upp och håller min hand på hjärtat!!
|
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/05 : 10:10:59
|
Tyvärr är det inte min TAD ![](http://www.hififorum.nu/forum/images/icon_smile.gif)
Jag kommer köra med JBL 2435 från ca 1000HZ
Fick tipset av Matsj att dessa kunde vara något att testa,men vill ju gärna ha fler synpunkter ![](http://www.hififorum.nu/forum/images/icon_smile.gif)
|
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/05 : 10:50:50
|
Det blir lite pyssligt med 1" till 2397. Först behöver du en 2327 1" till 2" adpter som är 105mm lång. Sedan tillkommer 2328 som är 2" till rektangulär 98mm lång. Här en länk till "downsized" för 1": http://audioheritage.org/vbulletin/showthread.php?t=5454 |
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/05 : 11:28:44
|
2435 är väl 1,5" ? |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/05 : 14:40:08
|
Visst ja,du kör med moderna prylar. Mao får du tillverka en kortare adapter 1,5-2". Den bör bli lika lång som hornhalsen i en OS 2"-driver, ca 70-80mm. En 2" är nämligen 1,5" efter faspluggen. Nu blev det ännu krångligare ! |
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
matsj
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
937 Posts |
Posted - 2008/05/05 : 21:04:17
|
Du kan ju skala hornet i storlek som i länken du fick av mig Guru.
mats |
1W=115db. |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/06 : 14:08:29
|

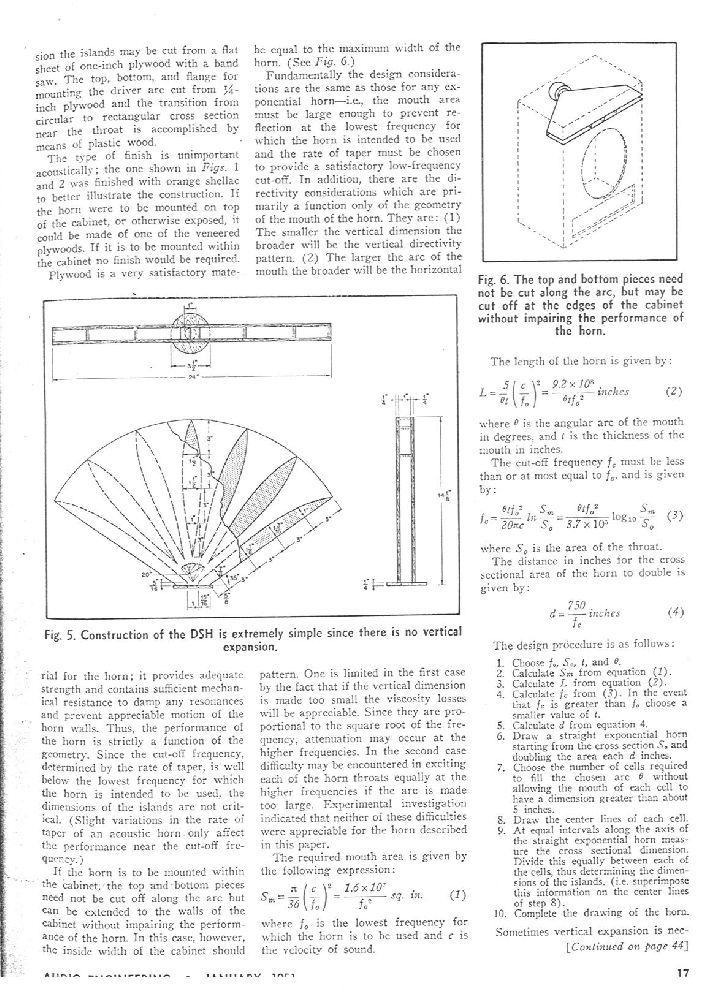

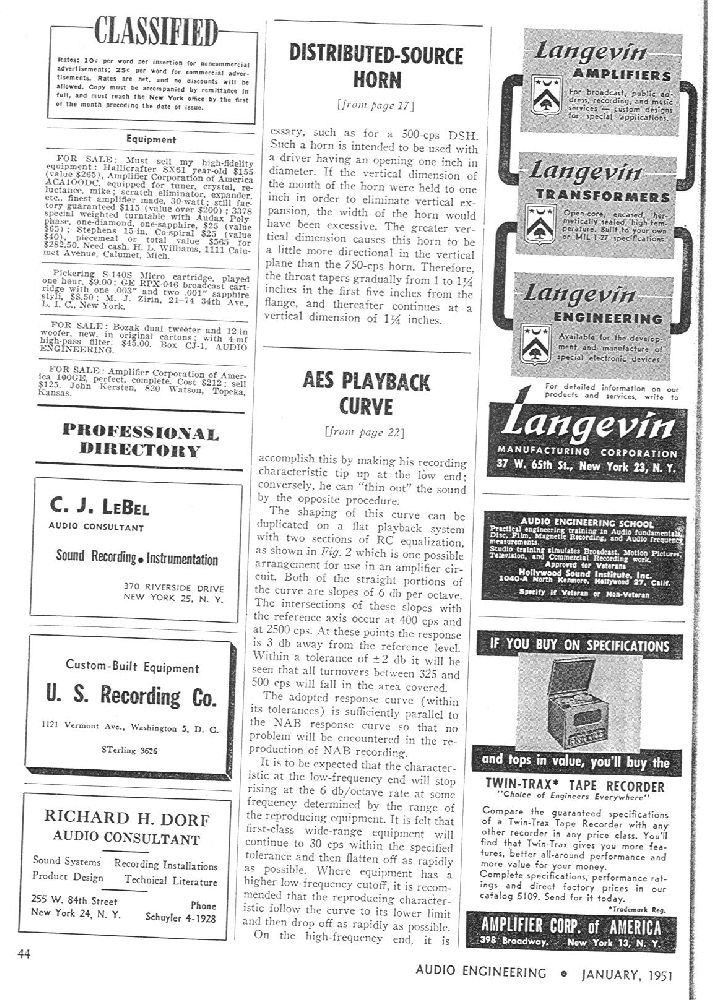

Jag blev nyfiken och kollade zip-filen. Den stämmer inte med ursprungsartikeln och iofs inte heller med 900Hz hornet. Har gjort ett justerat Excel-blad och nu ger det rimligare värden.
Det ursprungliga Smith-hornet är inget konstigare än ett multicell med horisontell exponentiell utvidgning. 2397 bör då betraktas som ett multicell som övergår i radialhorn där fenorna slutar. |
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
Edited by - reVintage on 2008/05/06 14:23:42 |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/06 : 14:40:10
|
quote: Jag blev nyfiken och kollade zip-filen. Den stämmer inte med ursprungsartikeln och iofs inte heller med 900Hz hornet. Har gjort ett justerat Excel-blad och nu ger det rimligare värden.
Är det formlerna från orginal Smith artkeln du använt när du justerade excel bladet ? |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/06 : 16:46:07
|
Använde enbart artikelns formler. Men jag blir ändå inte riktigt klok på hur det hänger ihop. Tyckte det var så tydligt först, men ju mer man sticker ner näsan, desto skummare blir det . |
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/06 : 21:18:54
|
Oki..jag funderar inte så mycket på formlerna utan kör på färdigt koncept ![](http://www.hififorum.nu/forum/images/icon_smile_blush.gif)
Topp och botten till hornen är numera beställda hos Classe ![](http://www.hififorum.nu/forum/images/icon_smile_big.gif) |
Edited by - Guru on 2008/05/06 21:20:01 |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/06 : 23:06:31
|
Jaja, som dom säger i elektroniklabbet: Frisk vågat, hälften brunnet !
|
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Imperial
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2646 Posts |
|
MatsT
100.000-klubben
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2457 Posts |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/07 : 09:18:35
|
Har ni några åsikter om material och materialtjocklek ?
Rekommendationer är 1/4 inch (6,3mm) plyfa. Tycker dock att 6,3mm känns lite klent...
|
Edited by - Guru on 2008/05/07 11:54:05 |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/07 : 11:32:47
|
Imperial: Jag tror att minskningen av diffraktion är precis vad JBL ville åstadkomma med de avfasade läpparna framför. De ville helt enkelt få kontroll på spridningen i vertikalled.
Edit: Har också gjort en 500Hz kalkyl enl. 2397:
Bredden blir sisådär 130cm och höjden 10cm om man väljer 2" höjd i hornet![](http://www.hififorum.nu/forum/images/icon_smile_big.gif) ![](http://www.hififorum.nu/forum/images/icon_smile_evil.gif) .
|
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
Edited by - reVintage on 2008/05/07 12:04:13 |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/07 : 12:34:39
|
quote: Bredden blir sisådär 130cm och höjden 10cm om man väljer 2" höjd i hornet.
Trodde inte man var känslig för storlekar i horn och trattvärlden ![](http://www.hififorum.nu/forum/images/icon_smile_wink.gif) ![](http://www.hififorum.nu/forum/images/icon_smile.gif) |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/07 : 13:09:43
|
Om man å andra sidan gör inre höjden 9cm med topp och botten 3,5cm tjocka bibehåller man 2397s ursprungliga mått. Men då har kanske all diffraktionsverkan gått förlorad. Dessutom tillkommer en ca 20cm lång adapter för en 2" JBL driver.
Edit: En analys av 2397 ger vid handen att den är dimensionerad för ca 800Hz, Fc för flänsdelen är drygt 180Hz, densamma som utvidgningen i JBL 2" hornhals och 2328! Slutarean ligger på ca 55% av 800Hz, vilket är vanligt, ex.vis är 511an dimensionerad så, 500Hz mot 270Hz.
En idé dök upp: Varför inte göra ett 5cm högt 500Hz-horn för 2" med Fc ca 180Hz hela vägen, även i sista delen, men att kapa den där slutarean stämmer överens med 270Hz? Totallängden borde bli runt 60cm inkl.adapter. Alternativt skulle man kunna låta ett 300Hz-horn gå fram till slutarean 180Hz, vilket skulle innebära ca 20cm höjd och ca 100cm bredd.
|
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
Edited by - reVintage on 2008/05/07 15:51:39 |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
classe
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
1625 Posts |
Posted - 2008/05/07 : 17:23:52
|
denna lär vi prova senare![](http://www.hififorum.nu/forum/images/icon_smile_tongue.gif) |
18 ska de va.
|
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/07 : 20:21:25
|
i |
Edited by - Guru on 2008/09/16 13:36:20 |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/08 : 11:07:26
|
Skulle detta funka till 2435 1,5" ?
Lower usable frequency f0 750 Hz
Velocity of speed c 34200 cm / sek Mouth 130 grader / degrees Horn height (t) 4,5 cm Throat radius 2,25 cm Throat area (S0) 45,36 cm2 Mouth area Sm 181,46 cm2 Horn length L 17,77 cm Cutoff frequency fc 212,29 Hz
|
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
reVintage
Medlem i AÖ
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
3445 Posts |
Posted - 2008/05/08 : 12:55:40
|
Ska du bygga 1951 ursprungsmodell eller 2397-cloner?
Oavsett vad så bör man välja C till 34400cm/s. Lämpligt kan också vara att välja t till driverdiametern 1,5". Du kommer ev. att behöva en drygt 15 cm lång adapter från drivern så att avståndet från driver till fenor blir drygt 22cm om du vill behålla flare-frekvensen även där.
Men man kan kanske iofs göra en kortare adapter på ett par cm då det mest är det allra lägsta registret som påverkas. Gissar att HF egenskaperna vinner på ett kortare horn. |
mvh Lars "Back To Basics" Bygger reVintage Amps, www.revintage.se Sur man med svart själ! |
Edited by - reVintage on 2008/05/08 13:28:02 |
![Go to Top of Page Go to Top of Page](http://www.hififorum.nu/forum/images/icon_go_up.gif) |
|
Guru
Member
![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif) ![](http://www.hififorum.nu/forum/images/icon_star_orange.gif)
2775 Posts |
Posted - 2008/05/08 : 14:15:13
|
Excel arket är om jag inte fattat fel formlerna från 1951 modellen.
Vad är flare-frekvenser? ![](http://www.hififorum.nu/forum/images/icon_smile_blush.gif) Hur räknar du ut adapterlängden ?
Sätter jag C=34400 och t=3,81cm får jag följande:
Lower usable frequency f0 750 Hz Velocity of speed c 34400 cm / sek Mouth 130 grader / degrees Horn height (t) 3,81 cm Throat radius 2,25 cm Throat area (S0) 45,90 cm2 Mouth area Sm 183,59 cm2 Horn length L 21,24 cm Cutoff frequency fc 178,69 Hz
|
