 Posted - 2005/04/07 : 09:31:37
|
Så var det äntligen dags! Drygt en veckas ledighet från pluggandet och ett stort GDS-behov.
Tanken var att bygga ett stabilt och funktionellt rack till mina stereoprylar som dessutom inte gör bort sig i vardagsrummet. Till detta behövdes även matchade stativ till HFLS-1:orna.
Som vanligt är jag värdelös på att fota under byggandets gång men här kommer iaf lite bilder.

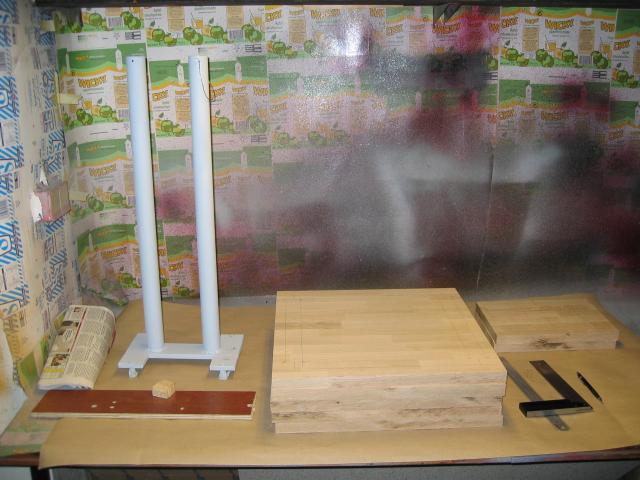

Halvfärgdigt stativ samt ekskivor med måtten 470x470x26.

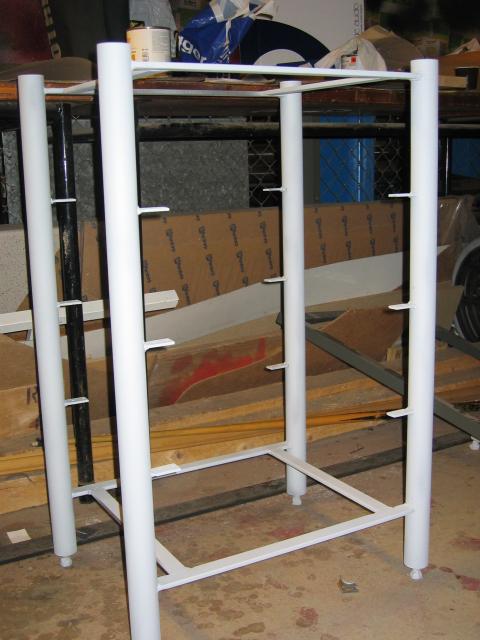

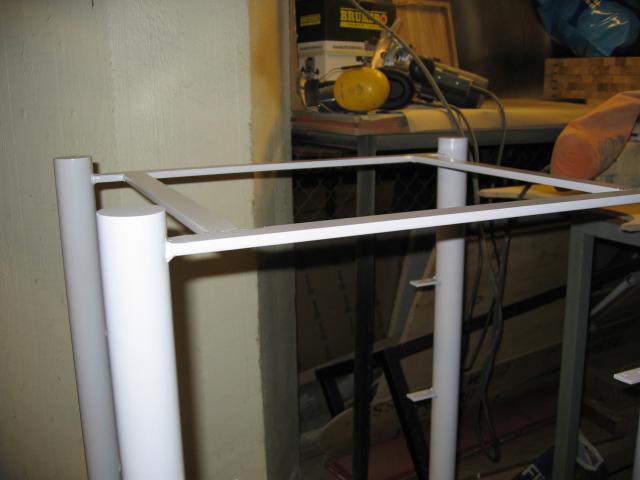

Racket färdigsvetsat och grundat en gång. Rören är 42mm i diameter och avståndet mellan hyllplanen ca 150mm med en total höjd på ca 850mm.

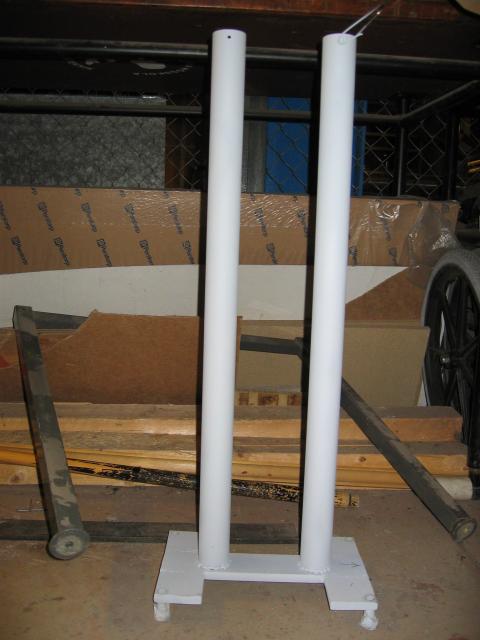

Ytterligare en bild på ett av stativen. Total höjd är strax över 750mm. Botten är plattjärn 60x12mm med 12mm bult gängad i för att kunna justera så att det står rakt och stabilt.

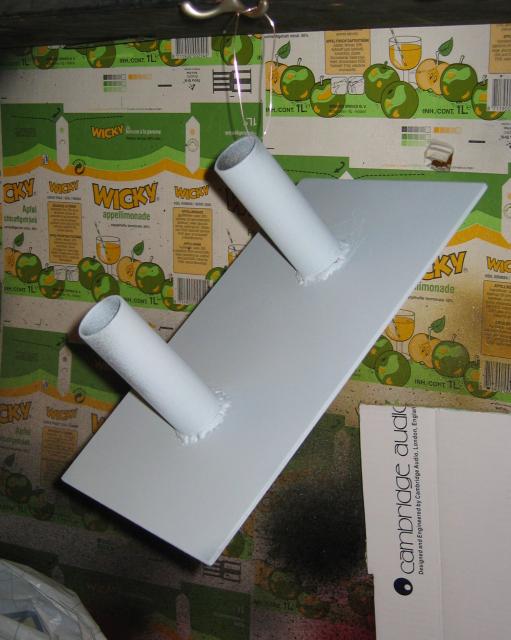

Denna platta ska sitta ovanpå stativet. Anledningen till att den är separerad är att en ekskiva ska "träs på" foten till stativet. Ytterligare en fördel är att man kan fylla röret med allsköns skrot =)

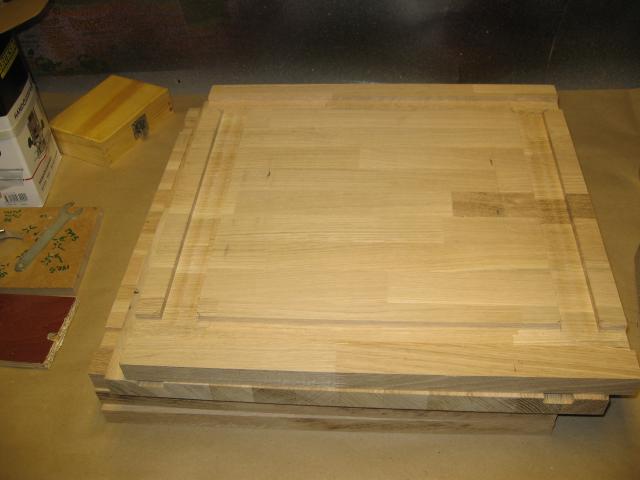

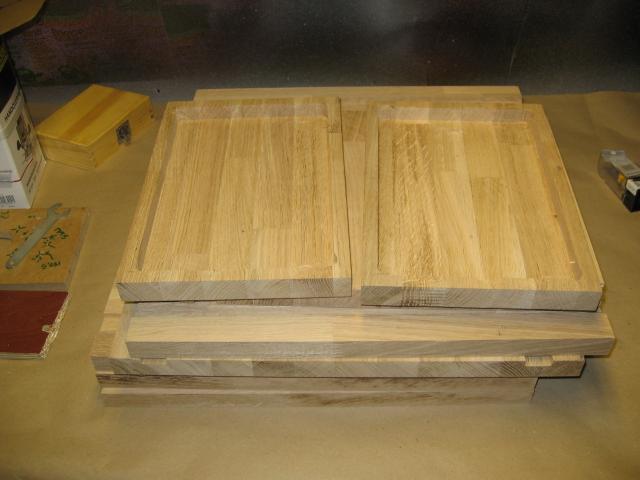

Ekskivorna frästa. Överst ser man skivorna som ska ligga ovanpå stativfoten. Metallen är då helt nerfräst i skivan.
Mer skivor, denna ska ligga högst upp...

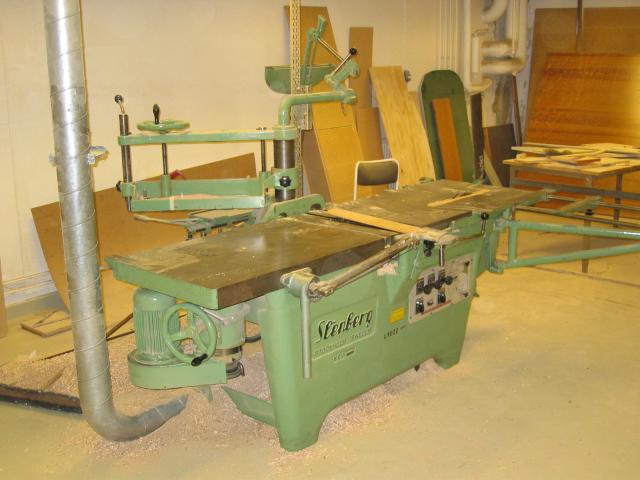

Sist men inte minst en bild på snickerimaskinen jag använde för att fräsa. Hittade denna i en gammal nerlagd verkstad på skolan. Blev nästan tårögd av den totala vanskötsel den utsatts för. Såg och hyvel var oanvändbar
Det var allt för denna gång. Har nu lackat allting en gång i en ljusgrå nyans. Är inte helt övertygad om att det kommer se så bra ut med ekskivorna men det ger väl sig.
Det stora dilemmat är nu hur jag ska få kanterna på skivorna jämna? Dessutom behöver jag klura ut något sätt att behandla dem. Klart är att de ska bli lite mörkare och att de ska lackas för att få en bra yta.
/PH |
www.skivatbrod.com |
Edited by - php on 2005/04/07 09:33:28 |
|
|
EngelholmAudio
Member
8209 Posts |
Posted - 2005/04/07 : 10:49:30
|
Ser ju riktigt läckert ut!
Inte fel att halite svetskunskaper och maskiner.... |
Äger, driver och är engelholm audio (i Blekinge).
Egna produkter, Krell, ARC. Akustikkonsultation medelst Svanå's produkter.
Bara för att det går att hänga på väggen betyder det inte att den har bra akustiska egenskaper som främjar musikupplevelsen!
|
 |
|
|
php
Member
237 Posts |
Posted - 2005/04/07 : 11:09:25
|
Tänk vad skenet kan bedra =) Bara att fläska på och sedan slipa ner om det blev för mycket... Metallverkstaden tillhör en studentorganisation vid en sydlig högskola.
Hoppas bara jag kan få till lacken, första gången med en färgspruta i handen. |
www.skivatbrod.com |
|
|
|
EngelholmAudio
Member
8209 Posts |
Posted - 2005/04/07 : 11:49:26
|
Du kan inte träna att färgspruta på nått annat först? Så du får lite övning menar jag!??
|
Äger, driver och är engelholm audio (i Blekinge).
Egna produkter, Krell, ARC. Akustikkonsultation medelst Svanå's produkter.
Bara för att det går att hänga på väggen betyder det inte att den har bra akustiska egenskaper som främjar musikupplevelsen!
|
|
|
|
Haakan
Member
2630 Posts |
Posted - 2005/04/07 : 13:28:44
|
mer bilder nu...lacka e rätt lätt juh spruta på för lite å spruta flera ggr istället  |
"även jag hör skillnad på inbrända och innebrända kablar" (c) _jax =) |
|
|
|
ohmega
Member
4651 Posts |
Posted - 2005/04/07 : 15:22:32
|
php: Det där blir nog bra. Har du tänka att fylla i de rör som är i racket också?
Förresten..vad menar du med "GDS-behov"? |
Medlem i klubbstugan SVAVEL - "Vi kör så det ryker"
Mitt Hifi-intresse är ingen prylhobby - det är en materialsport :) Anläggning: DVD-Denver + Naim Nait2 + Epos ES11 OCH FT-1600 MkII + 200 CD-skivor |
|
|
|
php
Member
237 Posts |
Posted - 2005/04/07 : 18:42:24
|
--ohmega:
Tanken finns men jag har inte bestämt mig än. Springer jag inom Biltema någon gång kanske ett par nävar blästersand blir bra.
GDS = Gör Det Själv -- en i mitt tycke bättre akronym än DIY  |
www.skivatbrod.com |
|
|
|
ludo
Member
1196 Posts |
Posted - 2005/04/07 : 18:51:10
|
Kan förväxlas med Gör-Det-Själv transistor = MOSFET
(Gate,Drain,Source) |
Edited by - ludo on 2005/04/07 18:53:21 |
|
|
|
php
Member
237 Posts |
Posted - 2005/04/07 : 20:18:16
|
Blev inte fler bilder idag, lyckades låsa mig själv ute från huset med verkstaden. Kvar blev kameran, ett par stativ och ett rack som velat bli lackat en andra gång
Fick iaf slipat till ekskivorna, länge leve bandslipen! |
www.skivatbrod.com |
|
|
|
php
Member
237 Posts |
Posted - 2005/04/09 : 10:17:37
|
Så ja, har nu lackat alla metalldelar två gånger samt slipat alla ekskivorna.
Svårt att avgöra färgen, är lite rosa i mitt tycke. Tanken var att det skulle vara grått...
Så här kommer stativen se ut. Dock är skivan inte slipad än.

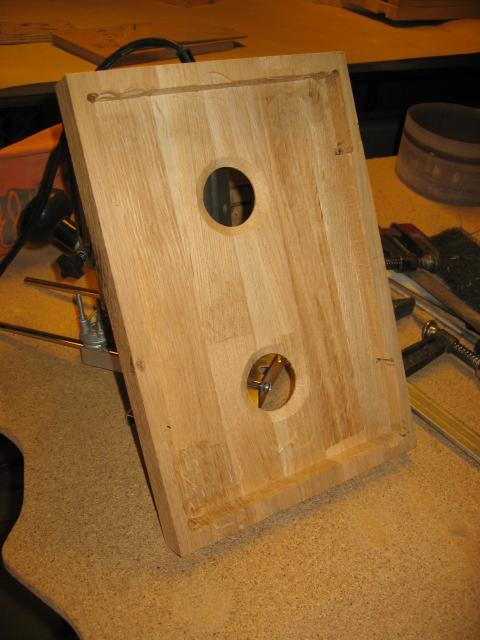

Närbild på "locken" till högtalarstativen. 26mm stavlimmad ekskiva väger i stort sett ingetting när den är helt urfräst. |
www.skivatbrod.com |
|
|
|
php
Member
237 Posts |
Posted - 2005/04/11 : 23:53:34
|
Nu börjar det närma sig slutet, uppdaterar med tre nya bilder:

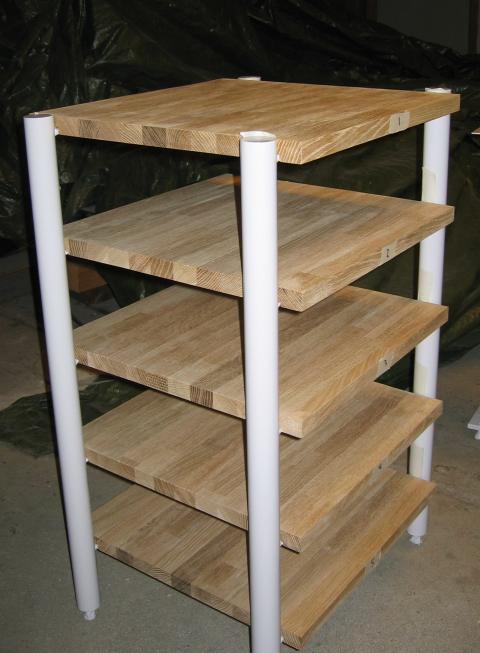

Racket så som det är tänkt att se ut. Här med obehandlade skivor.

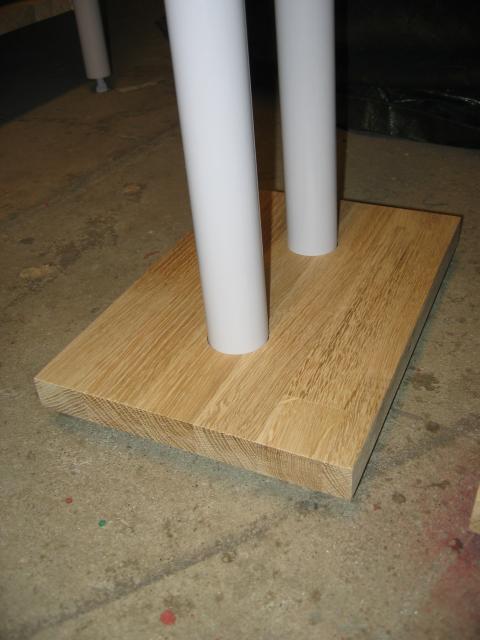

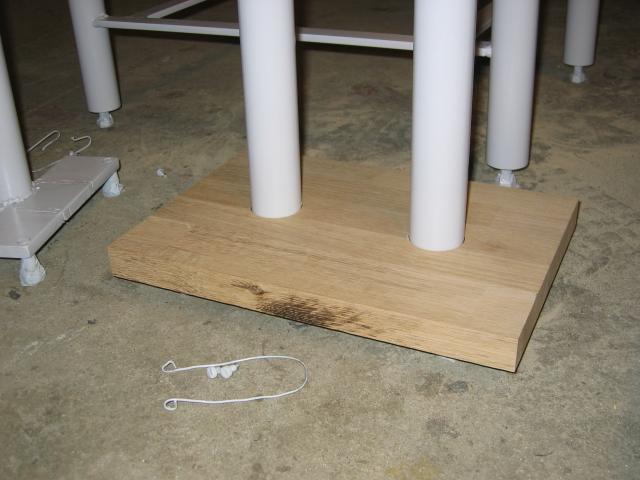

Foten på ett av högtalarstativen. En 26mm ekskiva väger inte så mycket när man karvat ut större delen av den =)

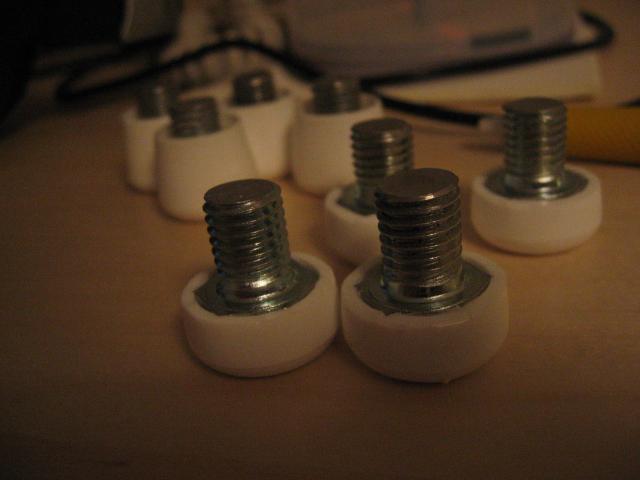

Korning närbild på fötterna som ska sitta under racket (muttrar svetsade en bit upp i rören) samt under stativen. 12mm bult med smått trimmade ändploppar.
|
www.skivatbrod.com |
|
|
|
php
Member
237 Posts |
Posted - 2005/04/17 : 19:59:25
|
Så där ja, nu var det klart. Nåja, har kommit fram till att jag totalt misslyckades med färgvalet på stålrören Ska lacka dem i en mellangrå- alternativt metallicgrå färg.

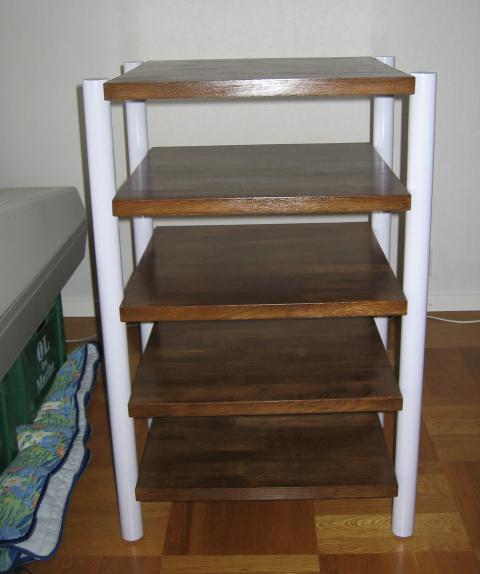

Tomt rack

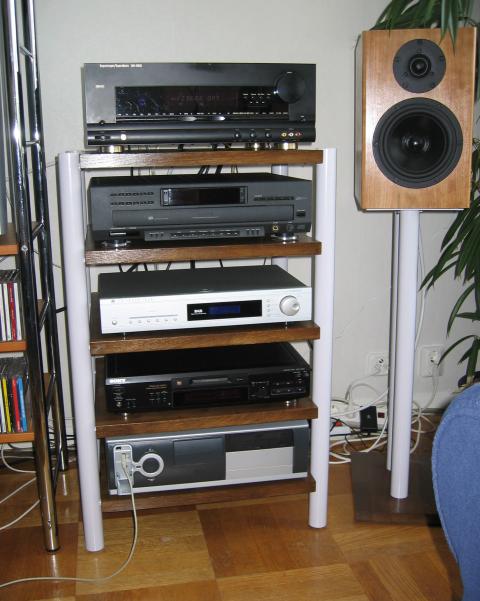

Rack med prylar samt en liten glimt av högtalarstativet. Allt annat skräp som syns ska städas upp, en TV-bänk är på ritningsstadiet... |
www.skivatbrod.com |
|
|
|
ohmega
Member
4651 Posts |
Posted - 2005/04/18 : 06:29:34
|
Lacka om hyllplanen i svart eller grått är inte intressant då?
Det är ju svårt det där. Försöker att skapa en "bild i huvudet" hur det kommer ta sig ut. |
Medlem i klubbstugan SVAVEL - "Vi kör så det ryker"
Mitt Hifi-intresse är ingen prylhobby - det är en materialsport :) Anläggning: DVD-Denver + Naim Nait2 + Epos ES11 OCH FT-1600 MkII + 200 CD-skivor |
|
|
|
php
Member
237 Posts |
Posted - 2005/04/18 : 19:14:40
|
Det känns lite som att sätta en Lada-kaross på en Super-7 =) Skivorna är massiv stavlimmad ek och har en otrolig lyster efter betsningen och lackningen. Det är dessutom tämligen enkelt att lacka om metalldelarna igen.
Har prexis börjat på TV-bänken. Ska göra en bänk i samma stuk med CD/DVD-förvaring samt funktionen att centerhögtalaren ska kunna stå kvar på ett hyllplan när man rullar undan den delen som TV:n står på. Detta för att kunna köra projektorbild på väggen bakom TV:n. |
www.skivatbrod.com |
|
|
|
ohmega
Member
4651 Posts |
Posted - 2005/04/19 : 16:10:52
|
| Jag var å jagade efter insperation på nätet igår efter inlägget...men det var svårt att hitta nåt relevant elller jämförbart...jag funderar också på grått....om det ser bäst ut med metalic eller lite mörkgrått med "struktur" på ytan - hur får man till det....jaja....fram med sandpappret bara.. |
Medlem i klubbstugan SVAVEL - "Vi kör så det ryker"
Mitt Hifi-intresse är ingen prylhobby - det är en materialsport :) Anläggning: DVD-Denver + Naim Nait2 + Epos ES11 OCH FT-1600 MkII + 200 CD-skivor |
|
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2005/04/19 : 22:32:13
|
Nej nej nej, det är oerhört läckert med vitt!
Det du borde gjort annorlunda är behandlingen på trät. |
Euroline - T-Amp - DIY |
|
|
|
Fimax
Member
530 Posts |
Posted - 2005/04/19 : 23:03:09
|
de vita rören är fula, bort!
Brun metallic eller svart hammarslaglack, sedan blir det fin fint. |
