| T O P I C R E V I E W |
| DahlbergAudio |
Posted - 2011/10/15 : 09:51:48
Jag har tydligen fått en släng av kiselallergi  men lösningen
verkar inte vara så långt borta  Jag har haft hem "DHT's" flech
and blood inspirerade 300b se och det spelar alldeles förträffligt
bra. Att bygga själv känns både roligare och mer spännande än att
köpa färdigt så jag börjar där (jag har bra backup). Jag tänkte att
jag skulle fråga lite allmänt om dom viktigaste beståndsdelarna och
tänkte börja med utgångstransformatorerna. En snabb sökning gav mig
ganska många tillverkare av dylika tingestar så det finns en
del att välja på. Har inte 100 koll på priser osv men att snåla här
känns inte som en bra början. Alla kommentarer är välkomna
Listan gav mig:
Sophia electric (91-01)
Hashimoto.
Tamura
Tango (X3.5S) (Xe-20s)
James Audio
Lundahl (1664)?
Hammond.
Edcor.
Sowther. (Sa-08)
Plitron. (3035SE02)
Jag har tänkt att använda stegen enbart från 350hz och uppåt.
Edit: Re för diskantbanden är 9,5 ohm, verkningsgraden mer än tillräckligt. |
| 25 L A T E S T R E P L I E S (Newest First) |
| Lord |
Posted - 2013/04/17 : 20:55:25
Fan vad snyggt ! Måste ta o bygga klart nå jag o |
| DahlbergAudio |
Posted - 2013/04/17 : 20:49:02

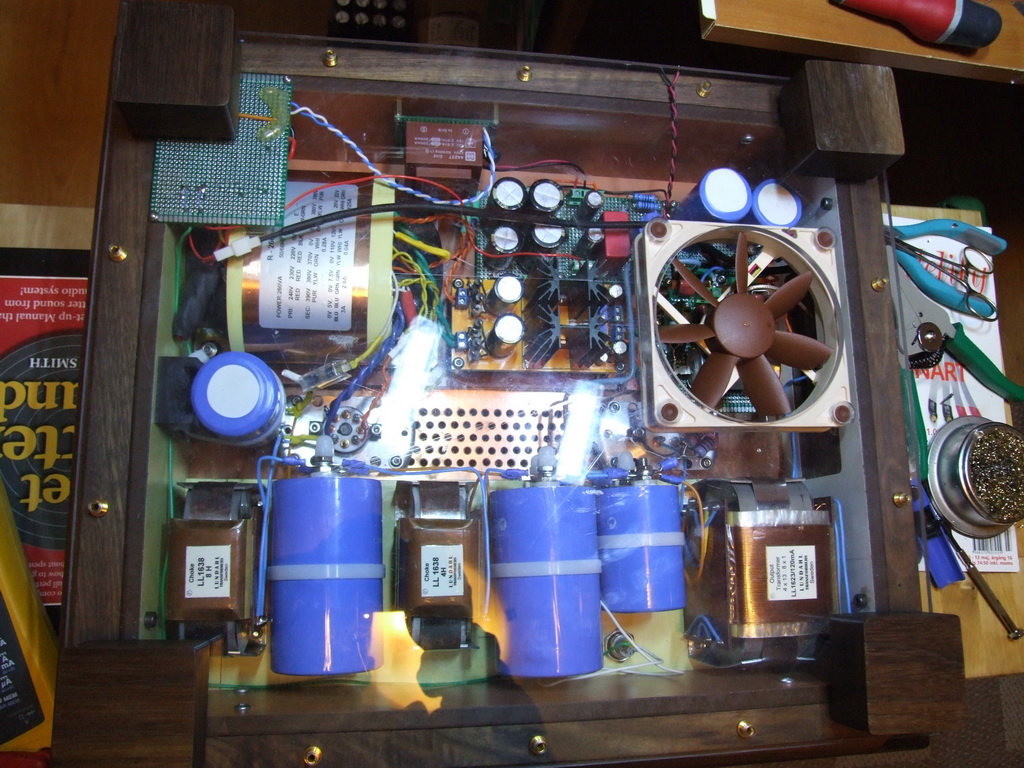

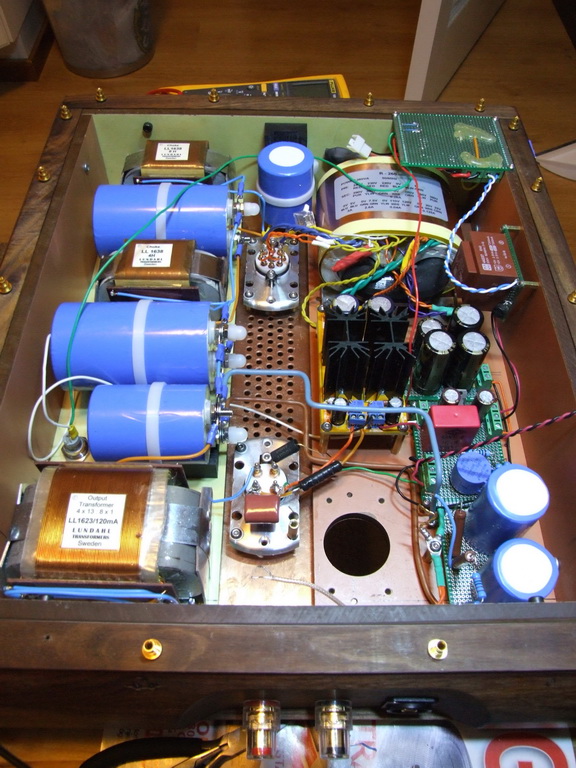

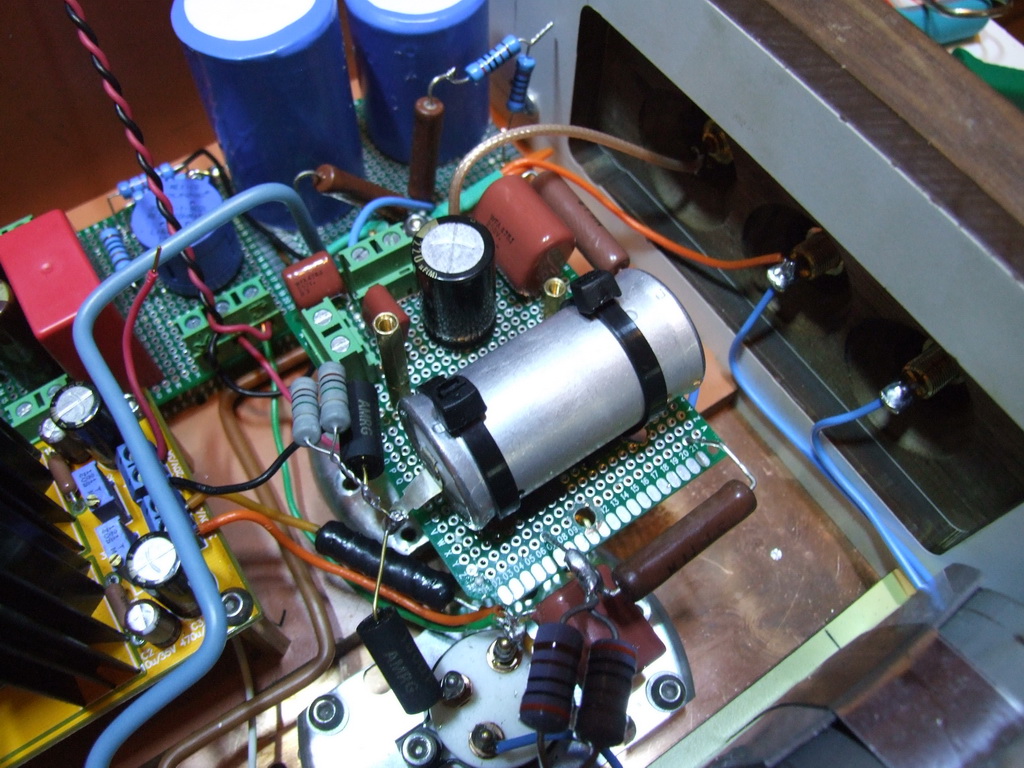

Det har som sagt varit ett rätt så långdraget projekt och det fick
lov att ändras en del under resans gång. Fläktkylningen evakuerar den
blygsamma värmeutveckling som ändå blir iom dc-glöden och trycks ut
huvudsakligen runt rören och i den spalt som finns mellan valnöt och
lexan-skivan. Sparar rör och övriga komponenter (den är i princip
ljudlös) och drar hela 12v/0,06A.
Jag ville inte ha något annat än rören på ovansidan så det var lite
knepigt att få plats för allt men det gick ju faktiskt att göra.
Inga elektrolyter till B+, använder drosslar och polly-kondningar där.
Nät-trafon från VT4c (kan ta ett tag att få dom men dom är fina).
Det mesta framgår av schemat. Drosslarna är lite okonventionellt kopplade också.
Autobiasen som var menat att använda ligger för närvarande på hyllan
i väntan på felsökning, den fungerade inte som tänkt. Morgan är rätt
så tjurig så vem vet, det kanske blir så ändå.
Det låter riktigt, riktigt bra.
och jo dom driver banden, så klart. |
| HerrD |
Posted - 2013/04/17 : 19:56:15
Oj, det är så vackert att man blir tårögd!
Vad ska drivas?
Edit: insåg att det var dina band. |
| pix |
Posted - 2013/04/17 : 19:29:41
Mycket stiligt Bengt
Nu får du berätta lite om bygget
Hur låter hon?
/Pix |
| Tomas J |
Posted - 2013/04/17 : 18:13:19
Wow!
Visst är det fruktansvärt skönt när man äntligen får ihop ett sånt här bygge?!
Jag håller själv på med sista komponenterna i ett flera årigt bygge.
Snyggt byggt!
Vad är det du fläktkyler? |
| bearwik |
Posted - 2013/04/17 : 18:09:39
|
| DahlbergAudio |
Posted - 2013/04/17 : 17:51:12

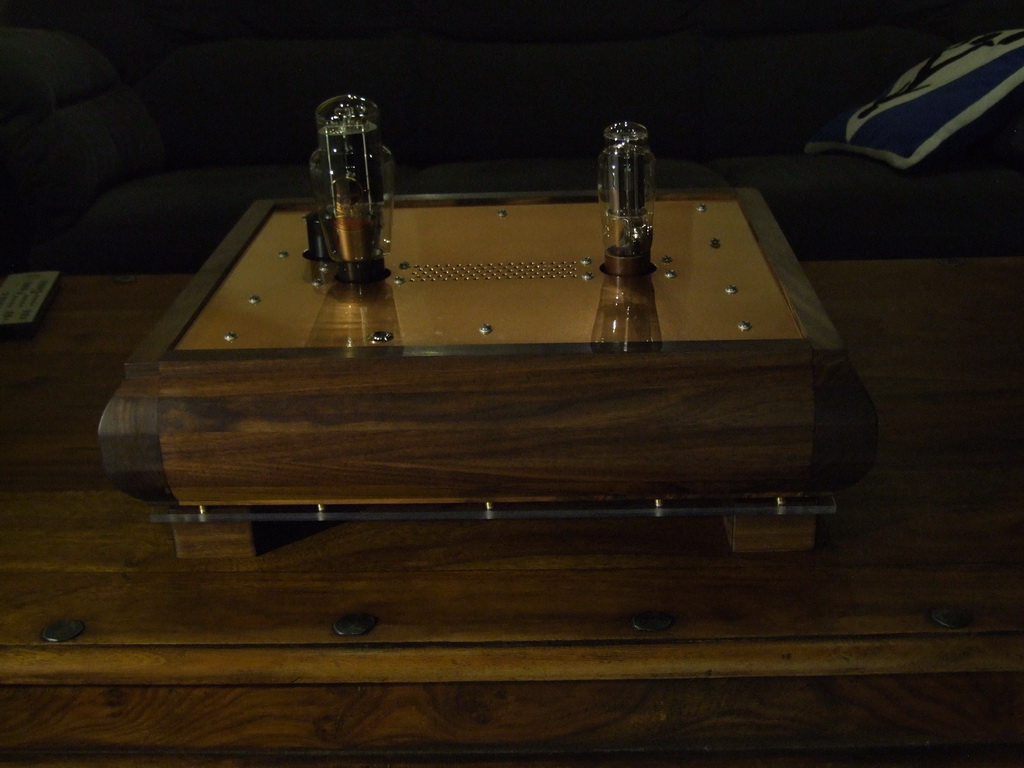

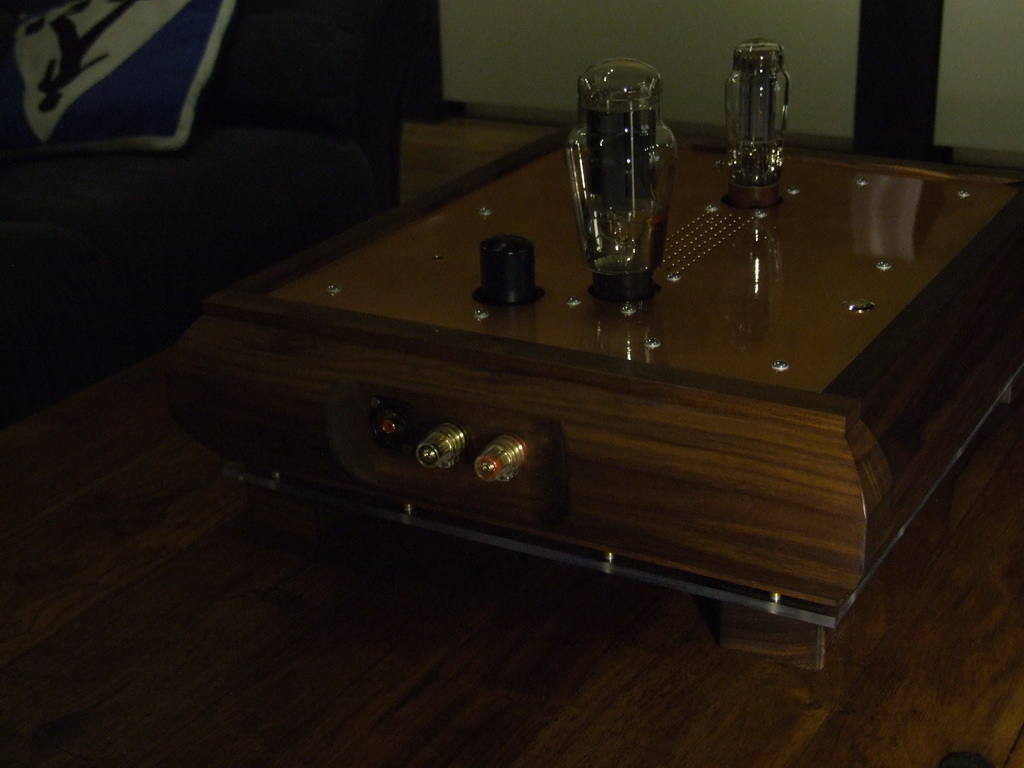

Det tog ett tag men så här blev det
http://www.dahlbergaudiodesign.se/kr_300bxls.pdf |
| DahlbergAudio |
Posted - 2012/01/12 : 12:39:54
Det tar sig så smått, har fått hem
Slutrör: KR 300b xls
Drivrör: Siemens C3m
Likriktare: Mullard Gz33
Drosslar: LL 1638 (4+8H)
Opt: LL 1623 (8ohm/120mA)
Nättrafos beställda: Blir customlindade R-cores 280VA från "vt4c"
beställde även reglerade nätdelar för glöd och lite annat samtidigt.
Får väl se vad som blir använt.
Nästa beställning blir på kondensatorer till nätdelarna samt en del
motstånd, lutar åt Mundorf "Tubecap" och sen så vet jag inte om jag
skall prova lite olika motstånd eller om jag skall gå på Mills
trådlindade rakt igenom.
Har fått för mig att dom bör vara ett bra val oavsett placering .
|
| Bardis |
Posted - 2011/10/21 : 12:48:20
quote:
vad som behövs är ???-0-???V så Lundahl trafon jag
har spånat på går ju bort.
Saxat från Lundahlssida: http://www.lundahl.se/hybrid_pow.html
 |
| DahlbergAudio |
Posted - 2011/10/21 : 12:12:05
Då var det dags för nättransformatorn. Jag vill använda
rörlikriktare så vad som behövs är ???-0-???V så Lundahl trafon jag
har spånat på går ju bort. Då har jag tittat på Hammonds 300x'serie
och ser då att primären kopplas som antingen 220 eller 240v. 230v
finns inte som ett alternativ och det råkar vara så att jag har
ganska så exakt 230v här hemma nästan varje dag(jag har en
energimätare som sitter i för jämnan och den visar ju så klart 238v
just nu). Är det då helt godtyckligt vilken av dom jag väljer eller
är någon av dom mer lämpad i något hänseende? Om jag kopplar för
220v och det råkar vara 240v på nätet så gör det ju av sig ganska
mycket på sekundären 9% om jag har förstått det här riktigt. Skall
jag leta efter andra (230v) alternativ eller helt enkelt använda
240v's kopplingen för att säkerställa ett maxvärde? Finns det risk
för skador eller brumfenomen om anpassningen blir felaktig, som i
exemplet ovan? Det skulle ju om det inte är så ge mig möjlighet att
ändra sekundärspänningen vid användning av andra rör. |
| DahlbergAudio |
Posted - 2011/10/20 : 21:29:22
Har konfererat med supporten och det måste räknas mer än vad jag trodde först
Det blir till att lägga sig på lite av maxspecarna för vanliga 300b
för att även kunna använda andra rör, får se var vi landar.
6d22s blir inte aktuellt  |
| hoktuna |
Posted - 2011/10/20 : 17:39:26
6D22S kan du spara tills du bygger med riktiga rör
Några volt hit eller dit har ingen betydelse i rörvärlden |
| DahlbergAudio |
Posted - 2011/10/20 : 10:07:34
Likriktaren "6d22s" verkar klara en del, bra val eller ?
Får 441v och 0,02v rippel med 6d22s / 45uf / 4H(35ohm) / 500uf - 110mA.
Halverar det med 8H(36ohm-200mA). Är 0,01v skillnad över huvud taget märkbart?
http://www.mif.pg.gda.pl/homepages/frank/sheets/164/6/6D22Sspec.pdf
Edit: Databladet |
| DahlbergAudio |
Posted - 2011/10/20 : 09:54:32
Pix, intressant med olika lindningstekniker. Det känns som om
Lundahl är ett logiskt val. Inte rekorddyrt men står sig oftast
mycket bra. Konkurenter som verkar få bättre omdömmen kostar
vanligtvis ca:3-4 gr mer och då verkar det ändå vara petimeter
förtjänster som omnämns. Att man dessutom stöttar Svensk industri är
ju inte heller fel. Tillräckligt bra alltså
|
| DahlbergAudio |
Posted - 2011/10/20 : 00:54:49
Nästa kvälls något mer sansade vurpa
Fortfarande monoblock, det fungerar inte rent praktiskt med något annat.
C-L-C nätdelar. 350v (LL 1649) / Gz34 / 30uf / 4H(35ohm) / 300uf ser
lovande ut I "Duncan-Amp". 0,04v rippel är det ok eller? Snyggt
startförlopp också för övrigt. Belastningen satt till 110mA.
Får ut 445v så kr-rören blir nog glada, då går ju iofs andra 300b bort..........hmmm.
Jag kommer att använda Mundorf tubecap's.
Jag får ner ripplet till ca: hälften om jag lägger till ytterliggare 200uf på
slutet, det skulle kosta en tusing till. Värt besväret eller ? Måste isf byta
likriktare
också, Gz33 verkar fungera men då kostar den en slant extra den också.
Verkar vara lite ovanliga dessutom.
Audiosektionen som i "Legacy'n" som ett första försök.
Materialbeställning pågår
Slutrör samt drivrör är bestämmt/beställt.
Teflonsocklar beställda.
Funderar fortfarande över om det skall bli 1664 eller 1623. Lutar lite åt 1623, kanske, eller ........
Edit: Spånar vidare samt klarifierat en del. |
| DahlbergAudio |
Posted - 2011/10/18 : 23:28:35
Ok.
Kvällens tankevurpa
Två "Legacy monoblock" a,
4st: GZ34 (Billington)
4st: 6as7 (Billington)
2st: C3m (Billington)
260£ att recuceras med 41% om 400£ passeras. 2600-1000kr
2st: kr300bxls. (Hoktuna) 3000kr
Många lampor blir det
Lundahl-opt 2st: 1623 eller 1664 2700-4000kr
Lundahl-nät 2st: 1651 3500-4000kr
Mundorf Tubecap: 4st 20uf 750v + 4st 47uf 600v ca: 1700kr
http://www.hificollective.co.uk/components/mcap_tubecap.html
Fortfarande under 15kkr |
| DahlbergAudio |
Posted - 2011/10/18 : 22:11:32
Arkiverat under, favoriter/rörsteg/säkerhet |
| hoktuna |
Posted - 2011/10/18 : 22:02:38
Lite mer läsning....
http://tubelab.com/AssemblyManualTubelabSE/StartHere_TSE.html |
| DahlbergAudio |
Posted - 2011/10/18 : 21:46:17
"Morgan" tyckte att jag skulle läsa på lite om Thorsten Loesch ideer
om 300b se. Sagt och gjort, och det ser väldigt spännade ut
http://www.fortunecity.com/rivendell/xentar/1179/projects/legacy/Legacy.html |
| pix |
Posted - 2011/10/18 : 20:41:07
Fina grejer där Bengt!
Kåporna från Lundahl var inte de jag menade (de var släta a.la Tamura) men dessa var ju superläckra
Det ser ju ut som man kan öppna dem från sidan, vilket är perfekt med lundahl-järnen, som jag misstänker skall monteras stående på höjden?
Det diskuteras ju friskt om materialet i rörhållna påverkar ljudet. Men de där teflon-hållarna är väl värda sina pengar, bara på sitt läckra utseende.
Vad som annars kanske är viktigare är ju hur de kontakterar rören (efter några rör-byten).
Den där typen av "chuck-modell" tror jag är betydligt bättre än kinesiska hållare av "kläm-modell".
Av de rör-steg jag lagat, så har en glappande rörhållare varit det vanligaste felet
Lundahls OPT's är ju "the engineers choise", medan många andra OPT-lindare håller på med lite mer "hexbrygd och trollkonst".
Bla, använder ofta jappsen gammalt ris-papper mellan de olika lagren, medan Lundahl kör med mylar-film.
Den stora fördelen med lundahls modeller är annars att han alltid använder C-kärnor.
Det ger låga magnetiska förluster då kärnmaterialet är valsat, rullat, format och slutligen kapat, vilket ger en kristallstruktur längs med magnetflödet.
Lundahl lindar även alltid symetriskt på de båda "benen" på kärnorna, varför Lundahl är känd för sin goda "balans" i sina P-P OPT's
Han lindar då två exakt lika lindningsuppsättningar.
Om man t.ex jfr med Quad II's OPTs så har de samma antal varv per "P-P halva", men då en av dessa ligger ytterst, så har den längre tråd, dvs högre resistans.
Detta har ju mindre betydelse i en SE-OPT. Men iaf..
Lundahl lindar också "bobinlöst" till skillnad mot många andra lindare.
Med bobin är det väldigt svårt att avsluta ett lager utan att sista varvet glider ner mellan bobin-väggen och pappret/plastfilmen som delar lagren. Lundahl har mao mer kontroll på att förhindra att lagren hålls intakta.
Andra skillnader är hur olika lindare "interleavar" dvs blandar lagren i sina lindningar.
Alla audio-trafos har man ju skiktat primär resp. sekundär lindningen T.ex så här:
xxxxxxxxxxxxxxxxxxxxxxxx (primär)
xxxxxxxxxxxxxxxxxxxxxxxx
oooooooooooooooooooooooo (sekundär)
xxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxx
oooooooooooooooooooooooo
xxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxx
Dvs hela lager (horisontellt) är skiktade inifrån och ut
Hashimoto, skiktar även sina lindningar horisontellt där ett lager kan se ut så här:
xxxxxooxxxxxooxxxxxooxxxxx
xxxxooooxxxooooxxxooooxxxx
xxxxxooxxxxxooxxxxxooxxxxx
Vad som är bäst vet i tusan, men av de lindare jag pratat med så är all överens om en sak.
Det går inte att räkna hem den mest välljudande OPTn
Det handlar om att prova, prova och åter prova
Flera lindare jag pratat om hävdar dessutom att maximalt välljud och tekniska data inte alltid sammanfaller.
Det förklarar varför gamla Western Elektric och UTC fotfarande är mycket eftertraktade trots en bandbredd som inte ens uppfyller 20-20K.
Mvh
/Pix
|
| Ryssen |
Posted - 2011/10/18 : 17:36:57
Ja. |
| DahlbergAudio |
Posted - 2011/10/18 : 16:40:32
Bara att beställa alltså  |
| Ryssen |
Posted - 2011/10/18 : 16:24:11
Har sådana socklar för 9 pin,det är som att "skära i smör när man sätter i rören. |
| DahlbergAudio |
Posted - 2011/10/18 : 16:06:50
För att återgå till socklarna, är det här att beteckna som bra kvalitet ?
http://www.ebay.com/itm/2-pcs-CMC-Teflon-Glod-Pin-Tube-Socket-4P-300B-2A3-274-/130328079141?pt=Vintage_Electronics_R2&hash=item1e5828ab25
 |
| DahlbergAudio |
Posted - 2011/10/18 : 10:57:16
Lundahl kåporna:
http://www.lundahl.se/pdfs/datash/1620_housing.pdf
 |
