 Hur kritisk är G2 spänningen?
 New Topic  Reply to Topic
 Printer Friendly
Author Previous Topic Topic Next Topic

Ryssen
Member

6969 Posts

Posted - 2020/07/02 :  15:28:19  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Håller på och sätter igång en 807SE förstärkare med 6E5P rör som drivare.
Jag har 165v på G2 (mosfet och dioder) och räknar med att få ca 140v på Anoden.
Blir det någon nackdel att G2 är något högre än anoden?

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-

peterh
Member

733 Posts

Posted - 2020/07/02 :  15:49:17  Show Profile  Visit peterh's Homepage Send peterh a Private Message  Reply
Antagligen blir det obra . Mät G2 strömmen för att se att du inte
överskrider G2 max w som är 3.52 enligt RCA

vid 165Volt blir det 21mA

Musik som rör med rör
http://tubular-well.se

Go to Top of Page

Ryssen
Member

6969 Posts

Posted - 2020/07/02 :  16:37:10  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Jag mäter över ett 100 ohms motstånd och får 1,35v /100= 14 mA
P=1,35x0,014=0.0189 men den P utträkningen kan väl inte stämma?

Jag läser på http://www.goodsoundclub.com/pdf/6E5P_Swedish.pdf
att G2 INTE är mindre än 19mA

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

peterh
Member

733 Posts

Posted - 2020/07/02 :  17:07:35  Show Profile  Visit peterh's Homepage Send peterh a Private Message  Reply
Uträkningen stämmer, effekten i motståndet är 18mw

Effekten i g2 är 14mA * 165 volt = 2.3 watt

Musik som rör med rör
http://tubular-well.se

Go to Top of Page

Ryssen
Member

6969 Posts

Posted - 2020/07/02 :  17:12:32  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Så då ligger jag under gränsen enligt RCA då.
Men på grännsen enl den svenska pdfen.
Jag har iallfal betsällt lite effektmotsånd innan jag kan gå vidare.

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

Ryssen
Member

6969 Posts

Posted - 2020/07/02 :  17:57:48  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Men vad menar dom egenligen med "inte mindre än 19mA"?

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

Ryssen
Member

6969 Posts

Posted - 2020/07/08 :  18:49:09  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply

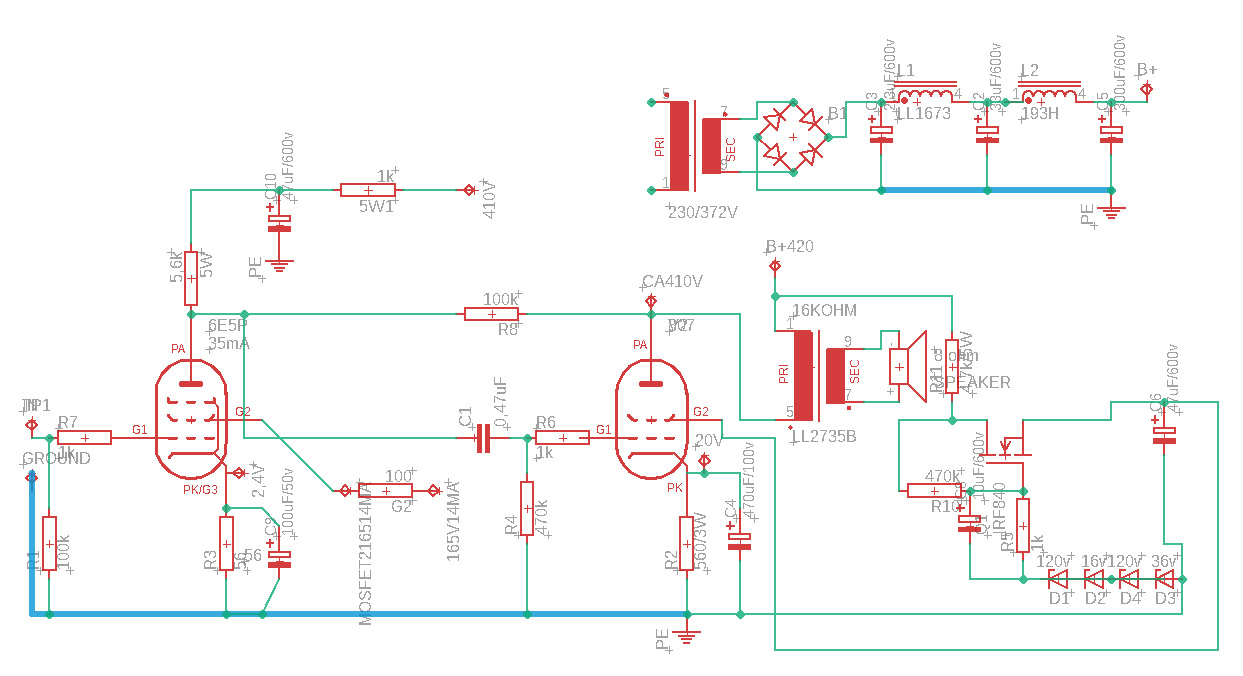

Här är schemat jag pratar om:


Det var de 2 (4) anodmotstånden jag beställde,i tron att 5w skulle räcka
utan att räkna på det tji fick jag.Blir till att beställa dom där motstånden med kylflännsar som man skruvar fast i aluminium plåten,25 watt måste ju räcka enligt mina beräkningar gåt det ca 6.5 w genom dom.dom blir brännheta..
Det är schemat på svenska pdf en jag länkat till här uppe på sid 3 driv/ingångsrör till GM70 som jag tagit värdena till.
Då får jag 180v på anoden till 6E5P och effekten ligger på 6,3w på pentod delen och 2,31w till G2,tror jag ska montera 1k resistorer på G2 för att få ner spänningen något.
Nu till det stora? Problemet utan musik låter det som ett vatten fall ur båda kanalerna,får spela ganska högt för att överösta det.
Är det själv svängnig?? Kan det ha med anod till anod återkopplingen att göra??
Förslag emotages...
Kan notera att det inte lät som ett vattenfall med förra drivsteget,6P51.

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

peterh
Member

733 Posts

Posted - 2020/07/08 :  21:29:42  Show Profile  Visit peterh's Homepage Send peterh a Private Message  Reply
R4 470k ? Får det vara så stort utan att man riskerar gallerström ?
Du skulle kunna avkoppla g2 till katoden på första röret med - saj 0.22uF

Musik som rör med rör
http://tubular-well.se

Go to Top of Page

Ryssen
Member

6969 Posts

Posted - 2020/07/08 :  22:15:26  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Det jag hittar är för P-P :
Grid no 1 Circuit resistance:
With fixed bias max 0,1 megaohm
With cathode bias max 0,5 megaohm

Jag beställer 2st o,22uf medans jag håller på..

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

Ryssen
Member

6969 Posts

Posted - 2020/07/08 :  23:00:01  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
vid en närmare inspektion hittade jag en lödning som släppt till jordningen av den sista e-lyten i PSU.
Så nu är vattenfallet lite mindre men inte helt borta,ska kolla mer imorgon..

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

Ryssen
Member

6969 Posts

Posted - 2020/07/09 :  11:26:04  Show Profile  Visit Ryssen's Homepage Send Ryssen a Private Message  Reply
Ser att glöden är hissad till ca 40v genom 2st 100 ohms resistorer till lindningrana ,det var ett tag sen jag höll på med den här..
Kanske bättre att jorda den ledningen istället för glöden nehöver väl inte vara hissad här?

Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
Go to Top of Page

peterh
Member

733 Posts

Posted - 2020/07/09 :  13:43:53  Show Profile  Visit peterh's Homepage Send peterh a Private Message  Reply
Alla katoder verkar vara näta jord, så glöden mår bäst av att vara
nära jord också.

( jord = signaljord )

Musik som rör med rör
http://tubular-well.se

Go to Top of Page
