Har fått tag på ett QSC USA900 som jag har lite funderingar över.
Har fixat olika varianter av QSC steg och upplevt dem som väldigt bra och trevligt ljud i.
Så min fråga är vad är det för koppling man ser i schemat för det är ingen vanlig koppling jag känner igen.
Är det någon annan som har testat dessa steg vad tycker ni om det.
Här är en länk till schemat http://bee.mif.pg.gda.pl/ciasteczkowypotwor/SM_scena/QSC/qsc_usa-400_900_1310.pdf
//Niklas |
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2019/06/29 : 19:02:51
|
Om jag inte missförstår allt totalt så påminner det en del om Dynamic Precisions steg.
Flytande nätdelar och jordat mellan utgångstrissorna. Det ser ut som en sourceföljare men har rejält med spänningsförstärkning.
Det är lätt att driva från en OP-amp som då inte behöver svinga hela spänningssvinget som högtalaren ser. |
 |
|
|
martinsson
100.000-klubben
3311 Posts |
Posted - 2019/06/29 : 20:50:33
|
Konstruktionen som sådan härstammar från series one (1100 1200 1400 och 1700) som lanserades 1982 och som blev Dolby Labs referens, så herr Quilter vet vad han gör (han har ju skägg) :) jag köpte själv som första riktiga PA steg (efter ett antal billiga snedsteg) ett USA850, föregångaren till 900, vet ej hur stora skillnaderna är, minns att jag gillade hur det lät, maffigt och muskulöst men även subtilt, svårt att beskriva, men det lät större än det var effektmässigt och det small när det skulle smälla, inte ett snällt "tjoffs" (i musiken då alltså) minns jag att jag tänkte, bytte det senare med lite pengar emellan mot ett QSC EX4000, det lät fantastiskt och verkade aldrig nå sin gräns, en tidig personlig referens, tog tom. med det Dennis Brunby's hifi i Kalmar för att lyssna på ett par Sonus Faber, han lät mig aldrig använda det i butiken trotts att jag bedyrade at det var det säkraste steget för högtalare på plats...
Det såg rätt slitet ut, lite stelnat öl, roddar dregel och gitarrhugg... till hans försvar, men det är ju insidan som räknas eller...
Till dags datum är QSC PLX2402 min referens när det gäller slutsteg, har haft 3st, fasen vet varför jag givk vidare, det har inte blivit bättre sedan dess....
|
martinssons DIY funderingar och projekt - http://www.martinsson.cc/blog/ |
Edited by - martinsson on 2019/06/29 20:53:39 |
|
|
|
nikwin
100.000-klubben
588 Posts |
Posted - 2019/06/30 : 10:21:55
|
Har kollat in flera ritningar på mer nyare steg och tittade på QSC och Behringer och när de står klass AB så verkar det vara denna typ av konstruktion.
Det jag inte förstår hur signalen går i denna koppling nu är jag ingen expert på detta men att följa ett vanligt Hifi klass AB stegs signalväg har jag inga problem, med men denna koppling verkar konstig det verkar som signalen inte går igenom sluttrissorna.
Nu när jag har börjat gilla det det jag hör med dessa steg så skulle jag vilja testa mer.
Vilket försteg ska man försöka skaffa så man kan testa lite mer vad skulle ni rekommendationer man testar.
//Niklas |
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2019/06/30 : 10:27:16
|
quote:
med men denna koppling verkar konstig det verkar som signalen inte går igenom sluttrissorna
Tänk dig nätdelarna som två batterier som "flyter" i förhållande till jord. Sluttrissorna modulerar nätdelarna så utgången är kopplingspunkten mellan de två nätdelshalvorna istället. Inte helt olikt en circlotron-förstärkare. |
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2019/06/30 : 11:01:33
|

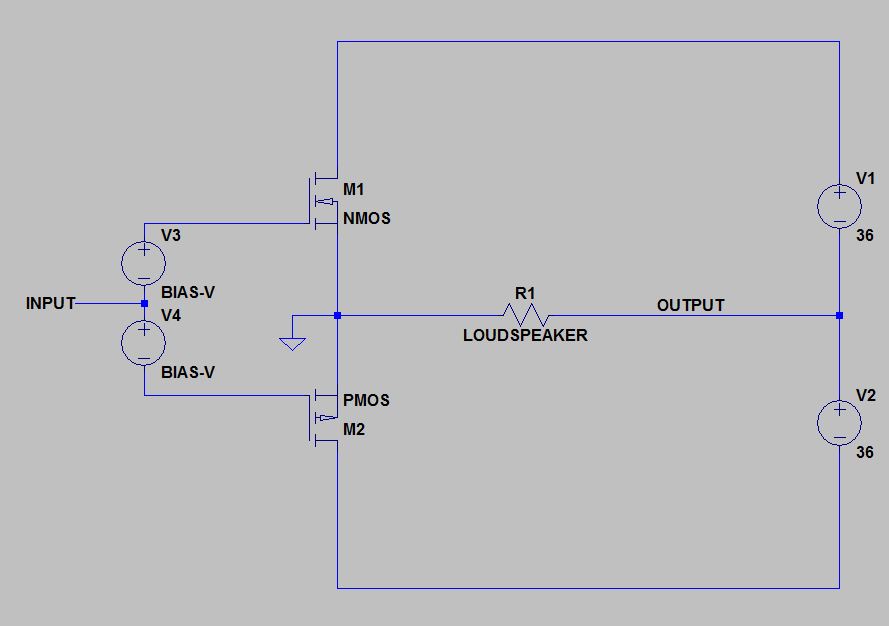

Jag vet inte om denna morgontrötta skiss hjälper, men det är ett försök.
Jord är som den vassa spetsen på en passare som sedan resten av förstärkaren jobbar runt.
|
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2019/06/30 : 11:14:44
|

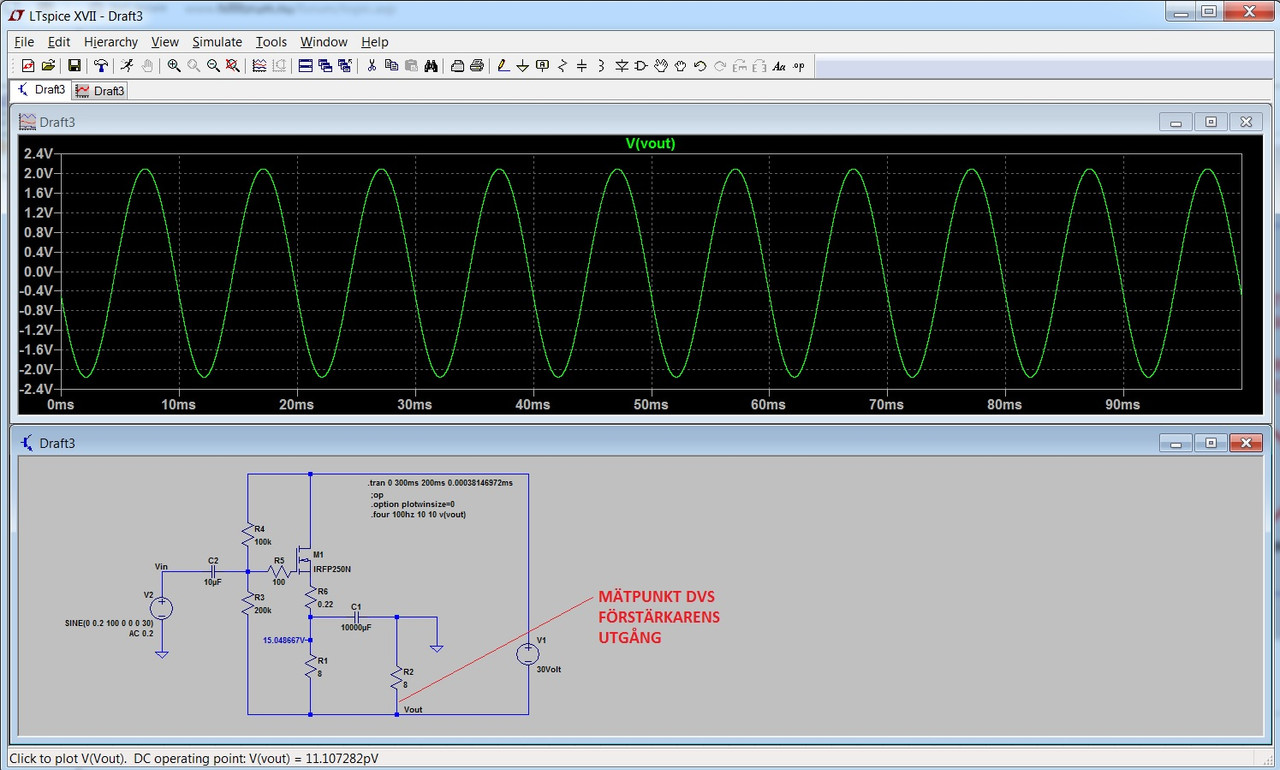

Med mätpunkten dvs utgången inritad.
Skönt att min morgontrötta krets åtmindstånde fungerade i spice. |
|
|
|
nikwin
100.000-klubben
588 Posts |
Posted - 2019/06/30 : 11:23:16
|
Här är en bild på QSC så signalen är från +-76volt genom kondensatorn ut till högtalaren.
//Niklas |
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2019/06/30 : 11:47:49
|
| Japp. Det är korrekt. |
|
|
|
Circlomanen
Semesterfirare
9880 Posts |
Posted - 2019/06/30 : 14:04:40
|

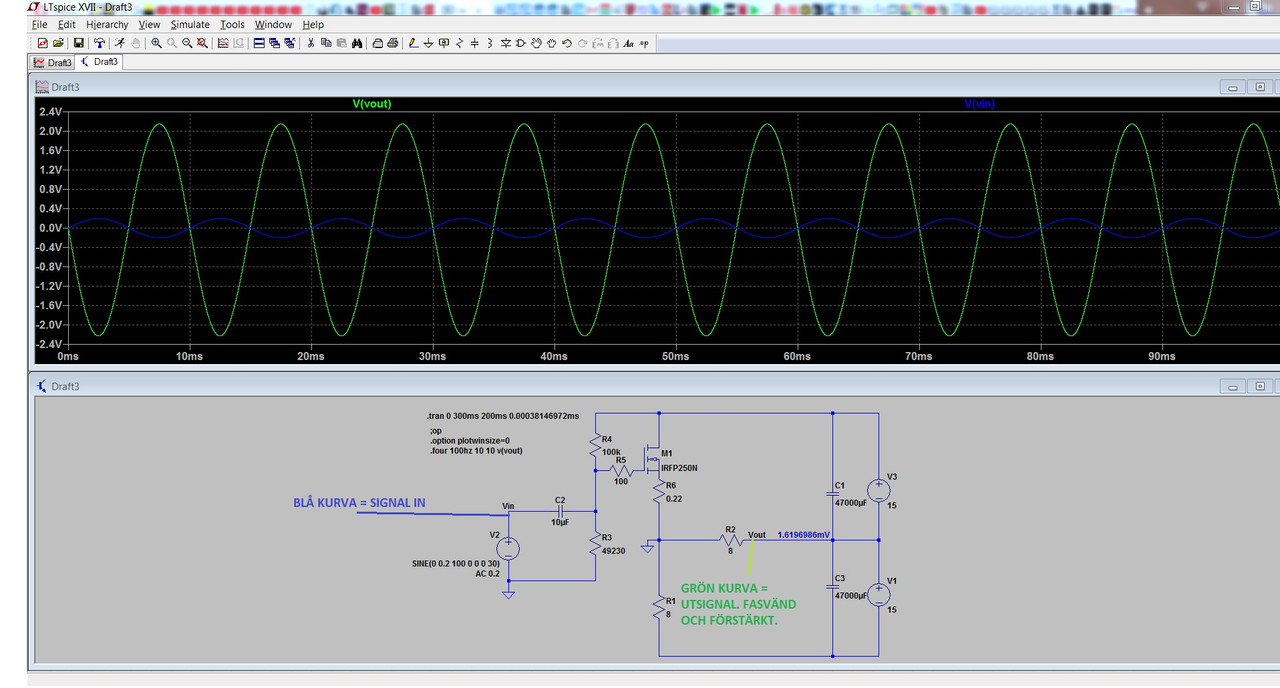

Ett något mindre morrontrött exempel.
För att göra kretskopplingen lättare att förstå och mer överskådlig så har jag här simmat fram en enkel inverterad Nelson Pass Zen-förstärkare och visat på insignal och utsignal. Den är inte optimerad på något sätt, utan det är bara en enkel förstärkare för att visa på funktionen.
Nätdelarna och kondingarna är lokalt stabila spänningar som optimalt sätt inte varierar något, men som båda kan puttas och dras gemensamt upp och ned i förhållande till jord av uttrissan (IRFP250 i detta exemplet).
Precis som du skulle kunna parallelförflytta en vanlig förstärkares utgång plus eller minus ca 12 volt genom att koppla ett bilbatteri mellan förstärkarens utgång och högtalarens pluspol. Bilbatteriet är alltid sina 12 volt mellan sina poler, men det kommer att svänga upp och ned med förstärkarens utgång. Nu rekomenderar jag såklart inte att skapa 12 volt DC-offset med hjälp av ett bilbatteri, då det sällan leder till nått bra. |
|
|
| |
