 Posted - 2017/02/21 : 20:14:36
|

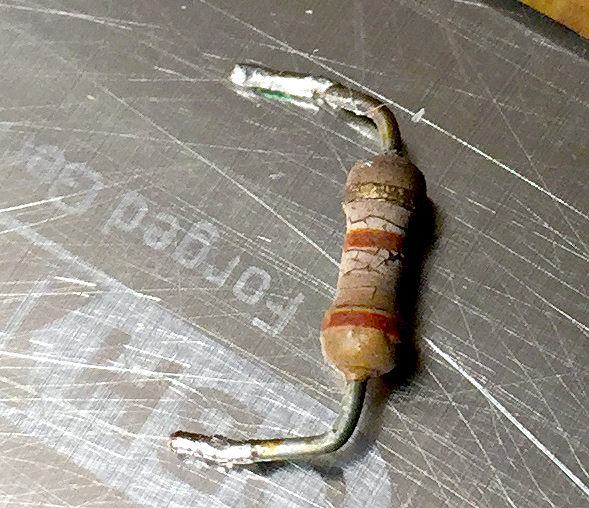

Kan ni hjälpa mig bestämma värdet på denna? Den är, som synes, rätt ansatt av värme.
Den mäter 40,6 KOhm men jag tror den borde vara någonstans mellan 150-200 Ohm.. |
Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd |
|
|
MartinX
Member
430 Posts |
Posted - 2017/02/21 : 22:50:54
|
Omöjligt att säga, men det verkar som värdet började på 2 och toleransen var 5%.
Är det i ena kanalen av en stereoapparat kan man spana efter likadana motstånd i andra kanalen och försöka se vilken som är mest lik. |
"I bring you fear famin and pestilence" - C Montgomery Burns |
 |
|
|
AlfaGTV
600.000-klubben
4819 Posts |
Posted - 2017/02/22 : 13:50:46
|
Tack för input MartinX, tyvärr är det en unik del i en motorstyrning.
Jag tycker dock inte att färgerna uppfattas som röda i verkligheten...
Eller är det så enkelt att den har varit orange-vit-orange-guld och då skall mäta 39KOhm????
|
Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd |
|
|
|
JonFo
Member
218 Posts |
Posted - 2017/02/23 : 12:27:36
|
Vad är det för motorstyrning? Jag tänker att det kanske går att hitta en servicemanual...
# Jon |
|
|
|
AlfaGTV
600.000-klubben
4819 Posts |
Posted - 2017/02/23 : 13:04:21
|
Det är styrningen till en Pink Triangle LPT.
Funk Firm är motsträvig och vill inte släppa till någon info utan bara gormar "uppgradera till Funk VX" DC motor och styrning á ca £500!!!
Ska försöka ta vettiga bilder på kortet senare och se om det underlättar.
VH Micke
|
Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd |
|
|
|
JonFo
Member
218 Posts |
|
|
AlfaGTV
600.000-klubben
4819 Posts |
Posted - 2017/02/25 : 20:50:34
|
Tack för tipset JonFo! Jag ska ge det en ärlig chans att lägga ut en bild, kanske någon har en enhet med läsbart värde.
Just nu spelar LPT'n med en rudimentär strömförsörjning, alltså 6.6kohm resistor och 0.33mF konding för fasskiftning. Det funkar ju helt klart bra!  |
Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd |
|
|
|
AlfaGTV
600.000-klubben
4819 Posts |
Posted - 2017/02/26 : 10:40:37
|

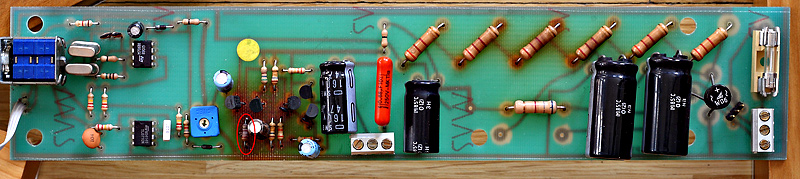

Okay, här kommer en bild på kretskortet till Little Pink Thing, LPT.
Resistorn som ger mig huvudbry är cirklad i rött på bilden.
OBS! Bilderna är klickbara för en större storlek.

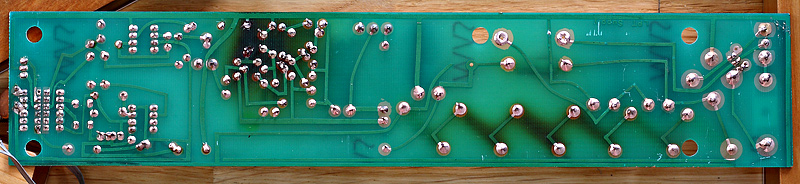

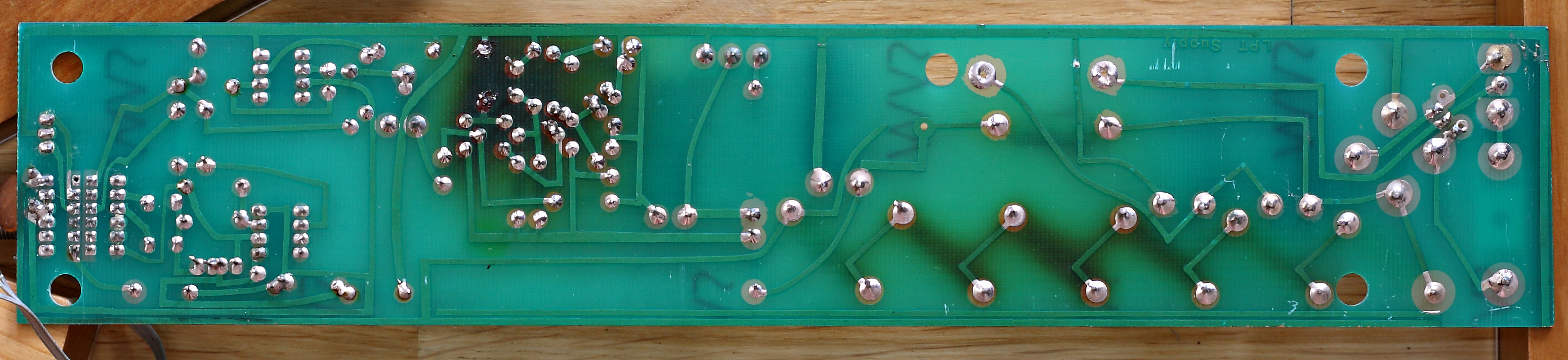

Undersidan:

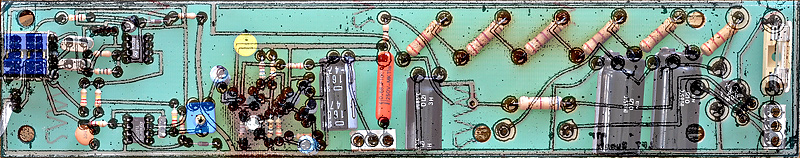

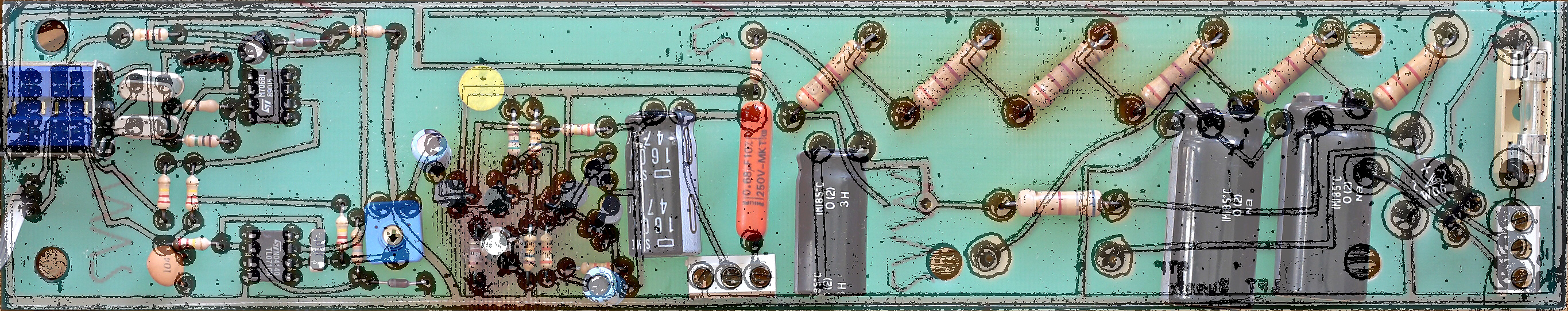

Slutligen, en "sammanslagning" av de båda som kanske underlättar att följa ledningsbanorna om det hjälper ngn:
|
Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd |
|
|
|
MartinX
Member
430 Posts |
Posted - 2017/02/27 : 20:51:00
|
Jisses!!! Vilket skräckexempel, brittiska källarfirmor när dom är som sämst, en kriminellt usel layout, Jag tror jag vet varför dom inte vill att du lagar den....
Är det nätspänning som kommer in på plinten längst till höger? Och det är motoranslutningen i nederkant?
Nu vet jag inte hur mycket jobb du tänkt lägga ner på den här prylen men jag hade satsat på att återskapa hela schemat och bygga om den på ett nytt kort, fast med vettig layout och utan överhettade motstånd. |
"I bring you fear famin and pestilence" - C Montgomery Burns |
|
|
|
AlfaGTV
600.000-klubben
4819 Posts |
Posted - 2017/02/27 : 22:02:21
|
 Jag håller med dig! Brittisk ingenjörskonst på hög nivå.
Kortet är nog det sämsta jag kommit i kontakt med, räcker med att nysa så släpper ledningsbanorna och går sönder...
Jag har faktiskt tänk tanken att gå till botten med det...
|
Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd |
|
|
|
UBT466
Member
201 Posts |
Posted - 2017/02/28 : 14:15:00
|
Såg att du redan fått hjälp på The art of sound. 39k verkar vara rätt.
Tänkte bara tillägga det självklara:
Uppgradera till minst en 1-Wattare istället och löd fast den med några millimeters distans till kortet.
Byt ut elektrolyterna som sitter i närheten, de kan nog ha "kokat torrt".
MVH |
"Den som är rädd för våta fötter är en dålig fiskare." |
|
|
| |
