Alltsedan finanläggningen flyttat in i eget rum så har hemmabioljudanläggningen varit eftersatt i Solhaga.
Det är nu dags för att ändra på det, bland annat inspirerat av detta bygge av RT 1.
Tanken är att bygga 7 av punkterna i ett 7.1-system. |
Medlemspresentation.
Senast lyssnat.
Instagram. |
|
|
solhaga
100.000-klubben
2674 Posts |
Posted - 2013/01/02 : 12:41:18
|
Punkterna kommer att bestå av två till fyra parallellkopplade EAD E60.
Varje element är dock seriekopplat med ett 12 ohms motstånd.
Eftersom varje rimlig volym på låda kommer att ge oönskade resonanser pga strömkopplingen, blir det öppna bafflar.
Alla punkter har dock någon eller några baffelsidor gratis: vägg, tak och/eller hyllplan.
|
Medlemspresentation.
Senast lyssnat.
Instagram. |
 |
|
|
solhaga
100.000-klubben
2674 Posts |
Posted - 2013/01/02 : 12:48:45
|
L,R : 3 st (5,3 ohm)
C: 4 st (4 ohm)
SL, SBL, SR, SBR: 2 st (8 ohm)
Summa 18 st.
Av en händelse är det precis så många som blev över efter linjespelaräventyret. |
Medlemspresentation.
Senast lyssnat.
Instagram. |
|
|
|
solhaga
100.000-klubben
2674 Posts |
|
|
Beat
Member
1505 Posts |
|
|
solhaga
100.000-klubben
2674 Posts |
Posted - 2013/01/06 : 13:03:19
|
L och R:
Med lite lutning samt att tre element var 1 cm för mycket blir sidostyckena så här:

De tre elementen med seriemotstånd och parallellkoppling:
Färdig prototyp för L och R:
Snyggare sidor och/eller målning kommer senare. |
Medlemspresentation.
Senast lyssnat.
Instagram. |
|
|
|
solhaga
100.000-klubben
2674 Posts |
|
|
solhaga
100.000-klubben
2674 Posts |
Posted - 2013/01/06 : 13:25:31
|
quote:
Du ær FØR produktiv!
Nja, med tanke på att hemmabioljudet legat i träda i nästan två år vet jag inte om man kan kalla det produktivt.
quote:
Jag får dåligt samvete...
Det behöver du inte ha. Som du ser så smäcker jag ihop det ganska fort utan för mycket tanke på finish. |
Medlemspresentation.
Senast lyssnat.
Instagram. |
|
|
|
solhaga
100.000-klubben
2674 Posts |
|
|
solhaga
100.000-klubben
2674 Posts |
Posted - 2013/01/06 : 13:49:03
|
C på plats:
Tyvärr så skulle öppna bafflar för surroundhögtalarna ta för stor plats.
Så de gamla satelliterna får tjänstgöra som SL, SR, SBL och SBR.
Då lite bättre upphängda än "proof of concept"-uphängningen nu. |
Medlemspresentation.
Senast lyssnat.
Instagram. |
|
|
|
solhaga
100.000-klubben
2674 Posts |
|
|
solhaga
100.000-klubben
2674 Posts |
Posted - 2013/01/06 : 14:34:09
|

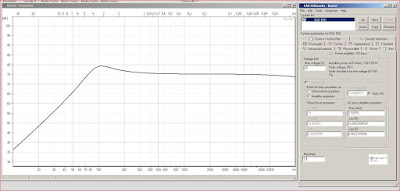

Så här säger Basta om responsen för ett element:
och med ett 12 ohms seriemotstånd. Eventuellt räcker inte 5 W till, men det skall nog räcka för de volymer vi brukar lyssna vid.
Tre eller fyra element per högtalare ger ändå mer SPL än vad de förra gjorde. |
Medlemspresentation.
Senast lyssnat.
Instagram. |
Edited by - solhaga on 2013/01/06 15:00:40 |
|
|
|
solhaga
100.000-klubben
2674 Posts |
Posted - 2013/01/06 : 14:58:36
|
quote:
Tyvärr så skulle öppna bafflar för surroundhögtalarna ta för stor plats.
Detta innebär att jag har 2x4 E60 kvar
Kanske någon hornlösning eller dylikt med fyra element i varje?
Herr Ahlberg och Circloman hade visst lite idéer där i slutet av oktober 2012 med Faital Pro 3Fe22.
Men det får bli en annan tråd.
Helt plötsligt kastas jag tillbaka till 1976 när jag byggde mina RT 70/80-horn i min 9,9 kvadratmeter stora studentlägenhet.
Städerskan var lite förvånad när hon vadade genom det frigolithav som blev kvar när jag hade filat på hyperbolkompensationen. |
