highfive
Member
656 Posts |
 Posted - 2012/05/30 : 23:18:37
|
Hej entusiaster!
Sommarledigt! Vad passar då bättre än att fylla på tråden med nya bilder....
U66s första produkt som lanserades tidigt 70-tal.
U66 TEXAN
Symmetrisk spänningsmatning, ringkärnetrafo, komplementärt slutsteg och mönsterkort i glasfiberlaminat.
Såldes som hel och halv byggsats eller helt färdigbyggd.
En del av det svenska HiFi-folkhemmet.
Min apparat som jag köpt på annons för flera år sedan och har haft på lager, körde jag igång nu ikväll. Byte av 1 säkring och lite Oszillin T6, i potentiometrarna, var allt som behövdes för att väcka den till liv. Radion tar in stationer bra och TEXAN spred lite 70-talsvälljud i vårat kök.
Med nostalgiska hälsningar highfive
//Fortsättning följer....

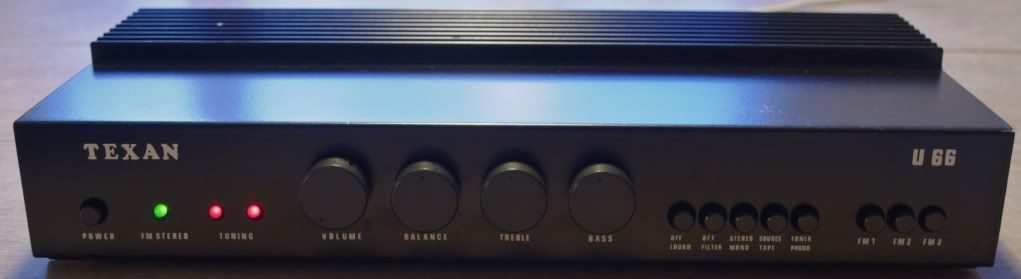

Fronten

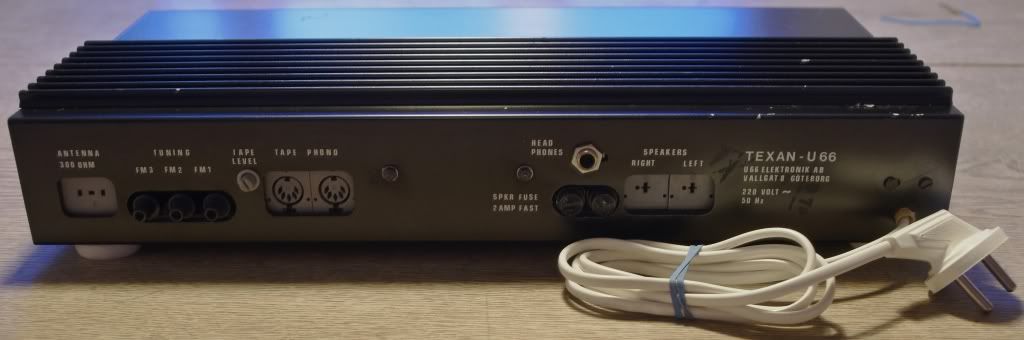

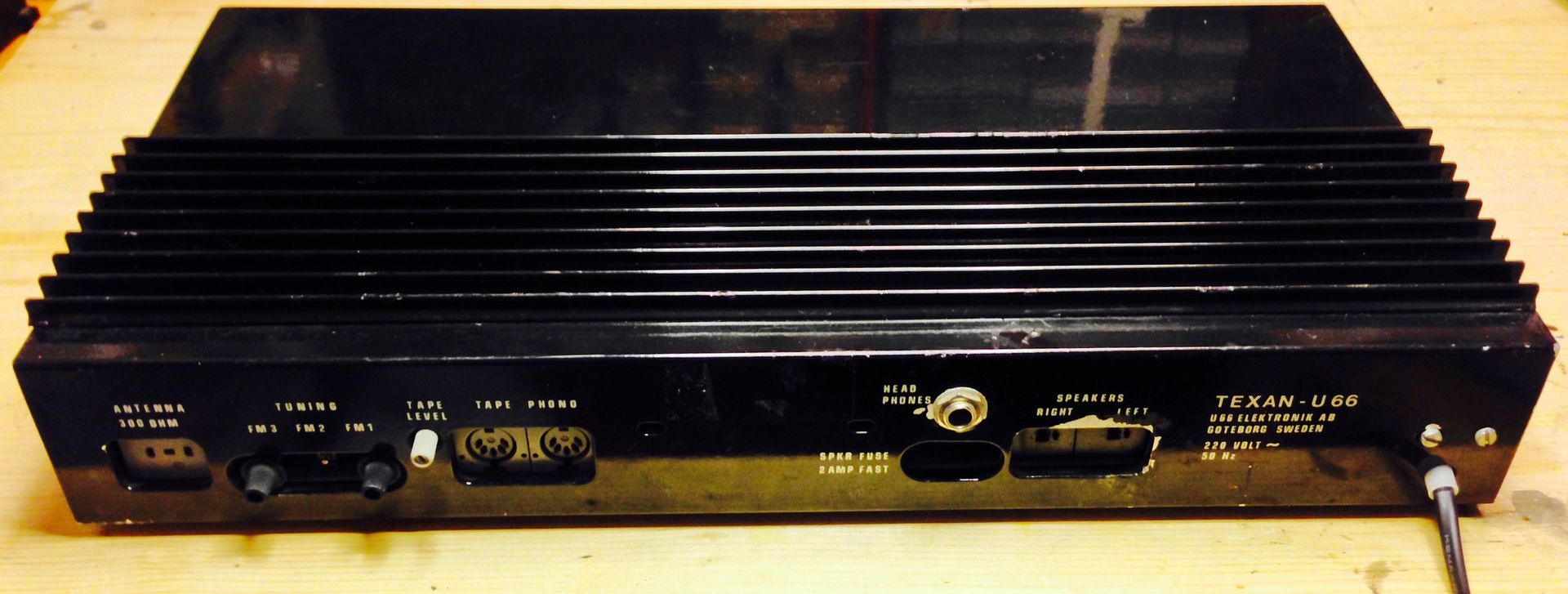

Baksidan

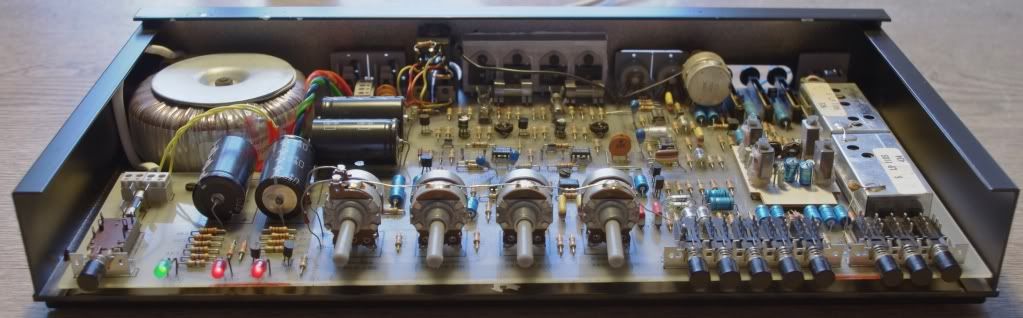

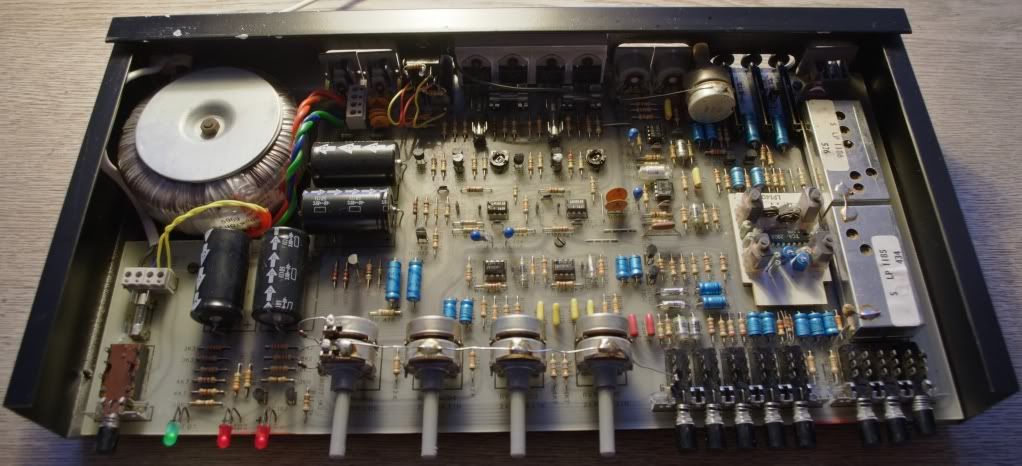

Insidan |
Edited by - highfive on 2021/11/23 12:20:38 |
|
|
Tomas J
fd _T_
1540 Posts |
Posted - 2012/05/31 : 07:05:01
|
Roligt, jag ser fram mot flera spännande apparater  |
Ett forum dör utan tillströmning av medlemmar, Agera! |
 |
|
|
highfive
Member
656 Posts |
Posted - 2012/06/04 : 21:53:36
|
Hej

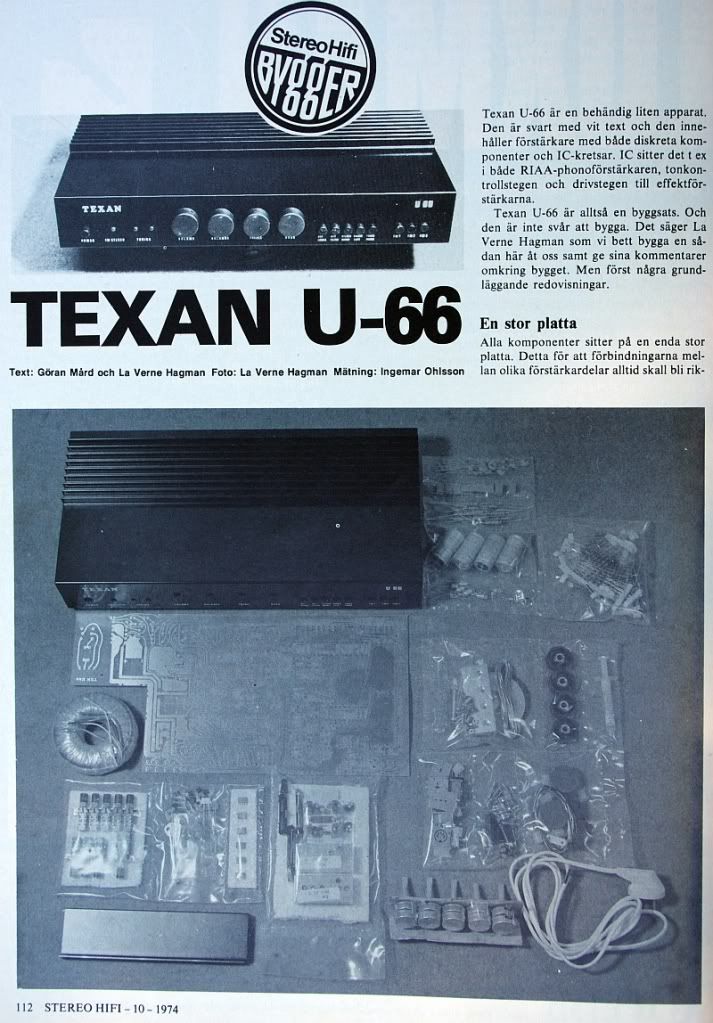

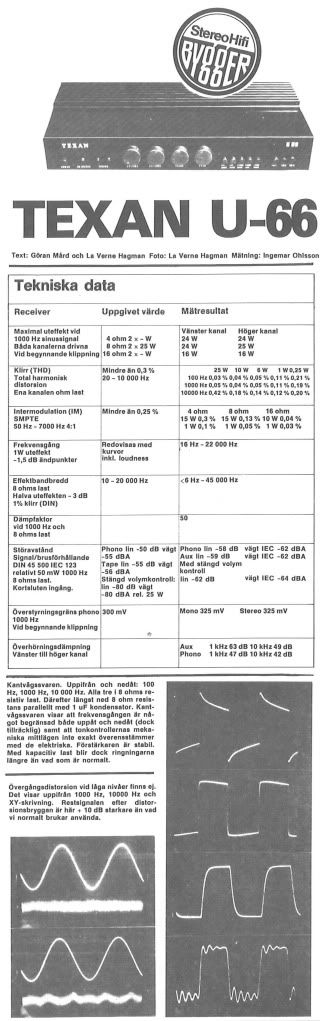

Har kommit över tidskriften Stereo HiFi nr 10 och tagit en bild av första sidan i artikeln. Här visas hur en byggsats såg ut vid uppackning. -Ordning och reda!

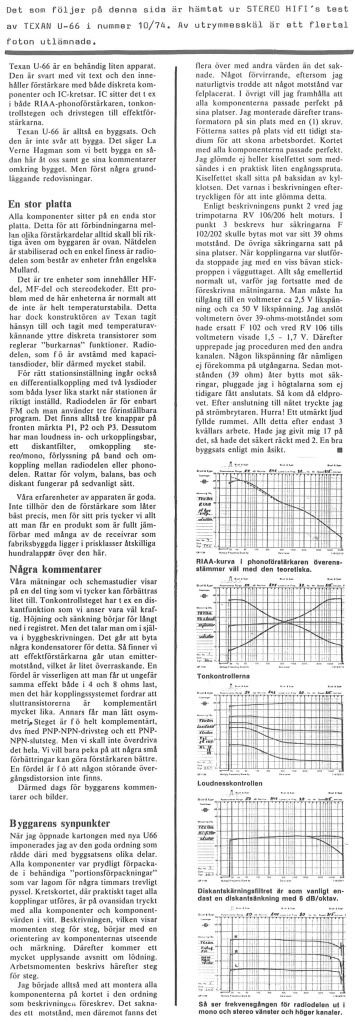

Ett särtryck från samma artikel i Tidskriften Stereo HiFi nr 10, 1974, inscannat från U66 programkatalog från 1978.
Testbygge, mätningar och lyssningsintryck från HiFi-ns barndom.
 |
Edited by - highfive on 2020/07/08 11:27:01 |
|
|
|
highfive
Member
656 Posts |
Posted - 2012/06/04 : 22:02:13
|

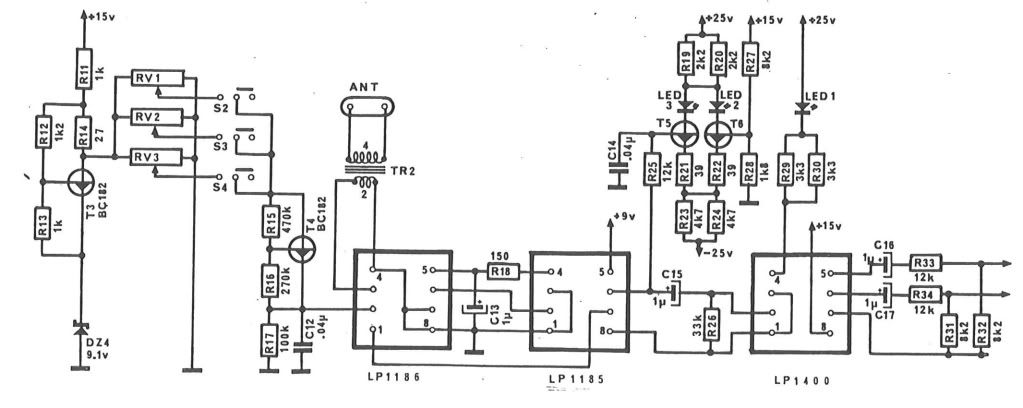

Tunerdelen är uppbyggd med färdigtrimmade moduler från Mullard: LP 1185 och LP 1186.
Stereodekodern, sitter på ett litet subkort kallat LP 1400.

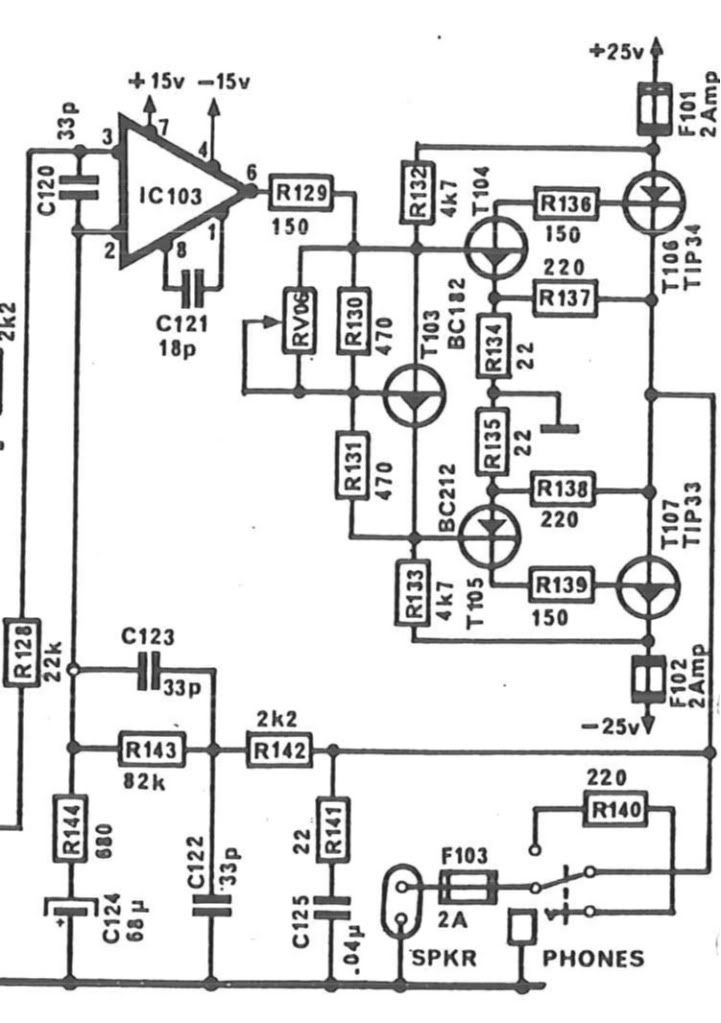

Effektsteget är uppbyggt med en operationsförstärkare och ett fåtal transistorer. Symmetrisk matningsspänning.
Med trimpotentiometern ställs tomgångströmmen.
 |
Edited by - highfive on 2020/07/08 11:39:59 |
|
|
|
highfive
Member
656 Posts |
Posted - 2012/06/05 : 21:27:48
|
Hej entusiaster!
1975 lanserade U66 sin andra produkt.

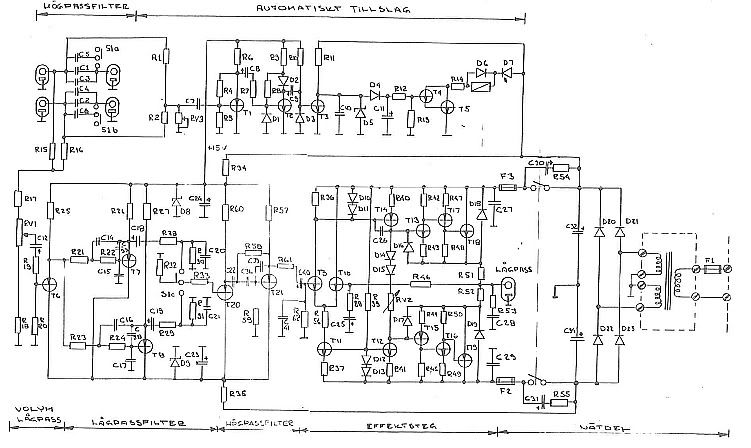

U66 Bassdriver

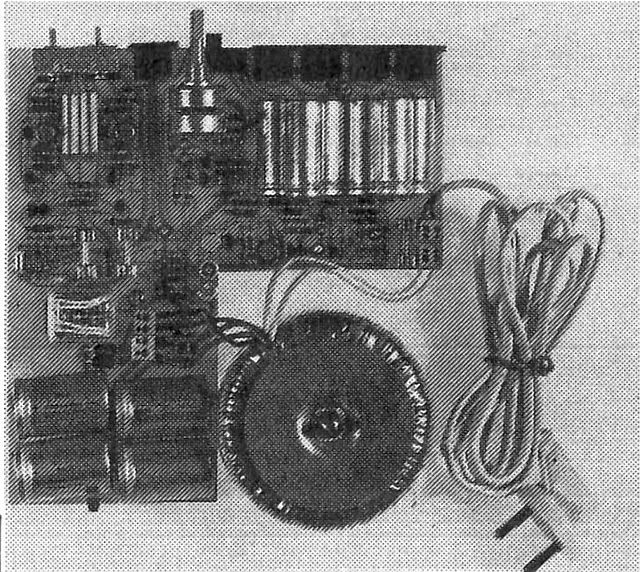

Under locket
Fronten
Baksidan |
Edited by - highfive on 2020/07/08 07:23:12 |
|
|
|
DrBoar
Member
456 Posts |
Posted - 2012/06/07 : 13:20:23
|
Finns i Stockholm, fås mot avhämtning och en flaska sydafrikanskt rödvin, skicka mig ett pm.
Säljs i befintligt skick, har samlat damm i många år utan att kopplas in (med stora transmissionshögtalare har jag inte varit motiverad att bygga subwoofers)
|
|
|
|
highfive
Member
656 Posts |
Posted - 2012/06/07 : 22:26:20
|
Tack för bildbidraget!
Tack DrBoar för att en U66 Bassdriver nu hittat tillbaka till Götet!
Den skall få samsas med TEXAN i en Retroanläggning, så småningom :-)
|
Edited by - highfive on 2012/06/25 22:04:54 |
|
|
|
highfive
Member
656 Posts |
Posted - 2012/06/07 : 22:35:21
|
Hej Entusiaster!

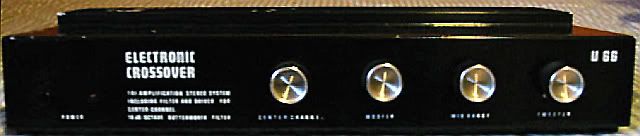

Nummer 3! U66 Electronic Crossover
Lanserades 1976

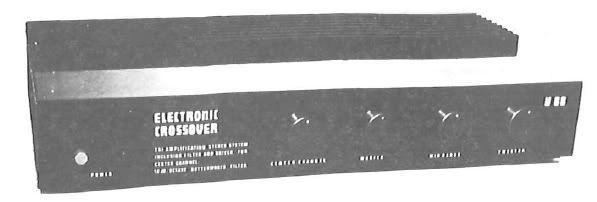

Första versionen i "skoskrapelådan"
Andra versionen i den modernare lådan och omdöpt till Electronic Crossover A-2

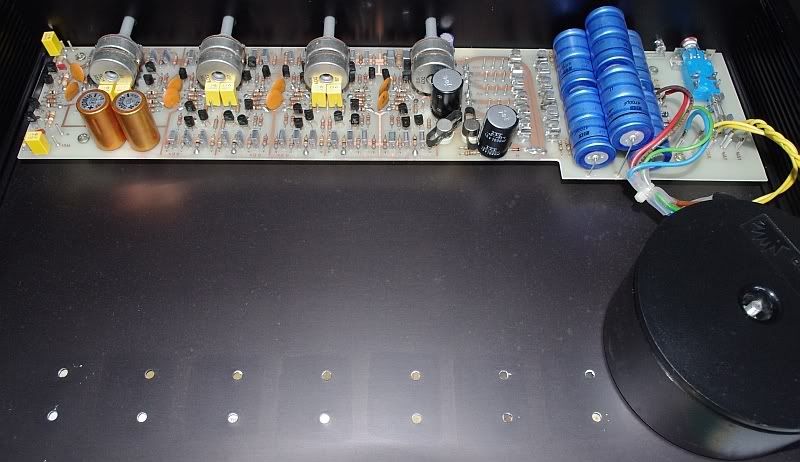

Bilden visar en U66 Electronic Crossover A-2 under varsam renovering
Bilden visar ett av de sju identiska slutstegen

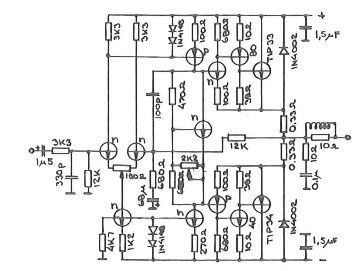

Bilden visar kretsschemat för slutsteget
Genom att välja värden på kondensatorerna får man olika delningsfrekvenser i låg och högpassfiltren, enligt tabellen |
Edited by - highfive on 2021/06/15 11:27:18 |
|
|
|
soundbrigade
Semesterfirare
7879 Posts |
Posted - 2012/06/13 : 18:34:15
|
| Underbart med HifI-historia. Jag vill minnas att på den gamla goda tiden var man inte så nogräknad med "kvaliteten" på just förstärkarna mer än att det var lite effekt som gällde. Minns att kurskamrater gjorde sig beredda att bygga Godzilla, eller om den helle Ampzilla, ett 200W monstersteg publicerat i antingen Radio Electronics eller Popular Electronics. |
|
|
|
highfive
Member
656 Posts |
Posted - 2012/06/25 : 21:53:37
|
Hej entusiaster!
1977 presenterade U66 sin första förförstärkare: CMOS-Preamp

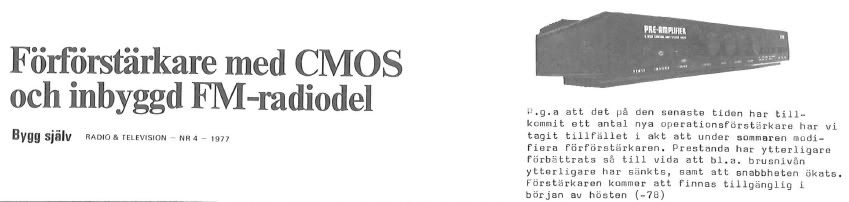

Bild från U66 Katalog anno 1978

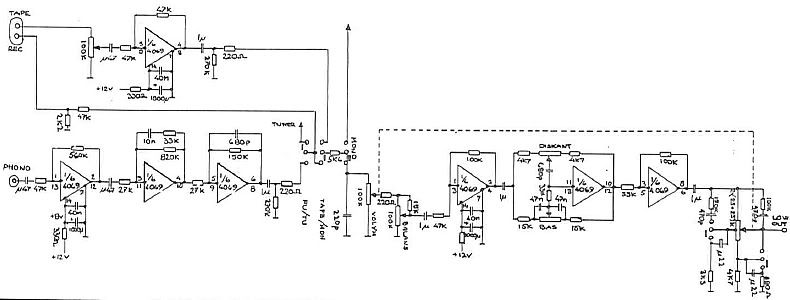

Schema på förstegsdelen
Förstegsdelen är uppbyggd av logiska kretsar! 4069 = 6 * inverterare i cmos-tappning, som använts i sitt linjära område, kopplade som operationsförstärkare!
-Det fungerar faktiskt!
-Smart sätt att få ner antalet komponenter, vilket underlättade för hemmabyggaren!
Klonade denna del av ren nyfikenhet i början på 80-talet. Var nere i Göteborg och köpte den speciella 4-gangade potentiometern. Designade egna mönsterkort, etsade, borrade och lödde. Det var kul när ett kretsschema i en tidning fick liv! Det lät trevligt kopplat till ett effektsteg med Hitachis MOSFET transistorer AXL-amplifier, som Elektor tog fram. Även effektsteget byggde jag från scratch, med selekterade komponenter.
Schemat till Elektors AXL-Amplifier
-Då låg U66-butiken på Vallgatan = samma gata där legendariska Musikpuben Dojan fanns!
Pratade länge med Lars Mürbeck och han vurmade för god musikåtergivning. Han ägnade sig då åt egna liveinspelningar och använde sig av SONYS 5" Mobila Rullbandspelare.

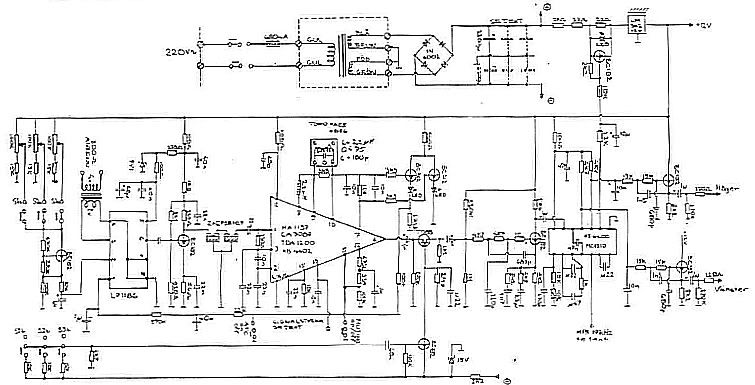

Schema på tunerdelen
Tunerdelen är mycket modernare jämfört med TEXANs. CA3089 i tunerdelen och MC1310 som stereodekoder. Detta var industristandard och jyssta kretsar 1977!
Har ej ägt en komplett CMOS-Preamp, men såg en på Kvibergs marknad för några år sedan.
Dumt nog köpte jag den inte.....
2016-01-27
Har fått tag i en U66 CMOS-Preamp

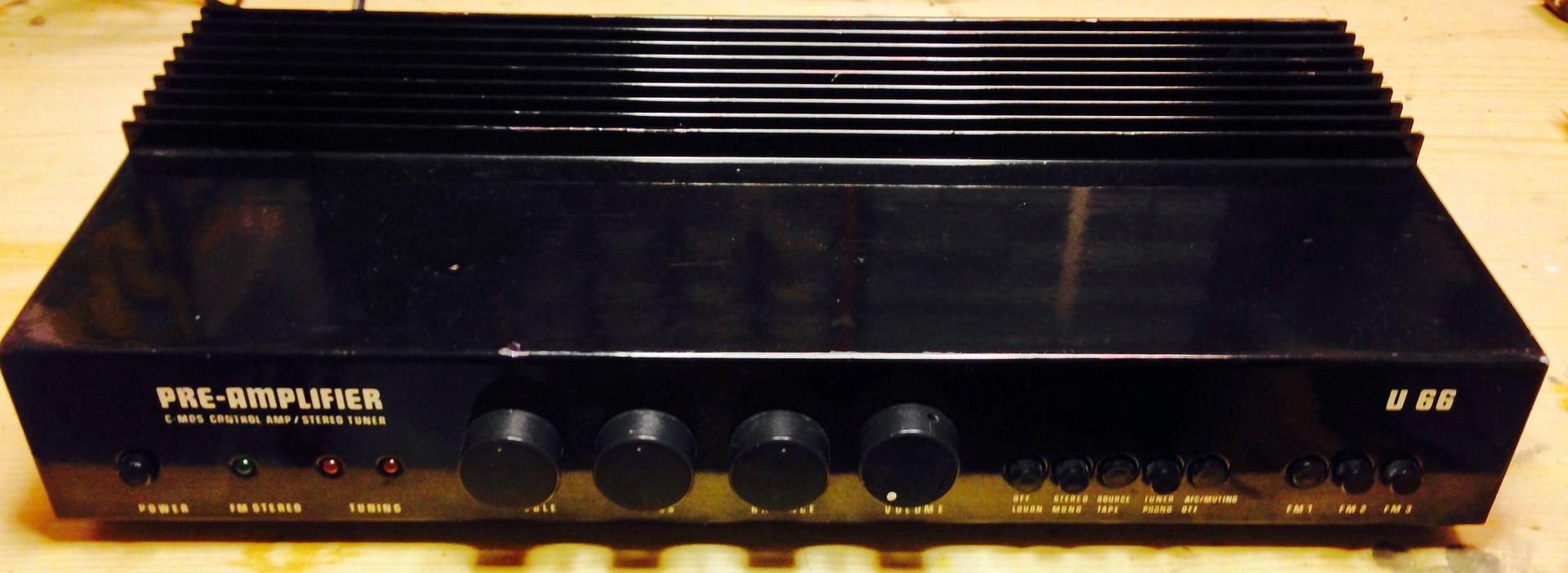

Frontvy
Baksidan
Nu blev jag lätt besviken, vad är det jag fått tag på? En U66 Texan, med en front från U66 C MOS Control Amp ?
En titt under locket behövs!

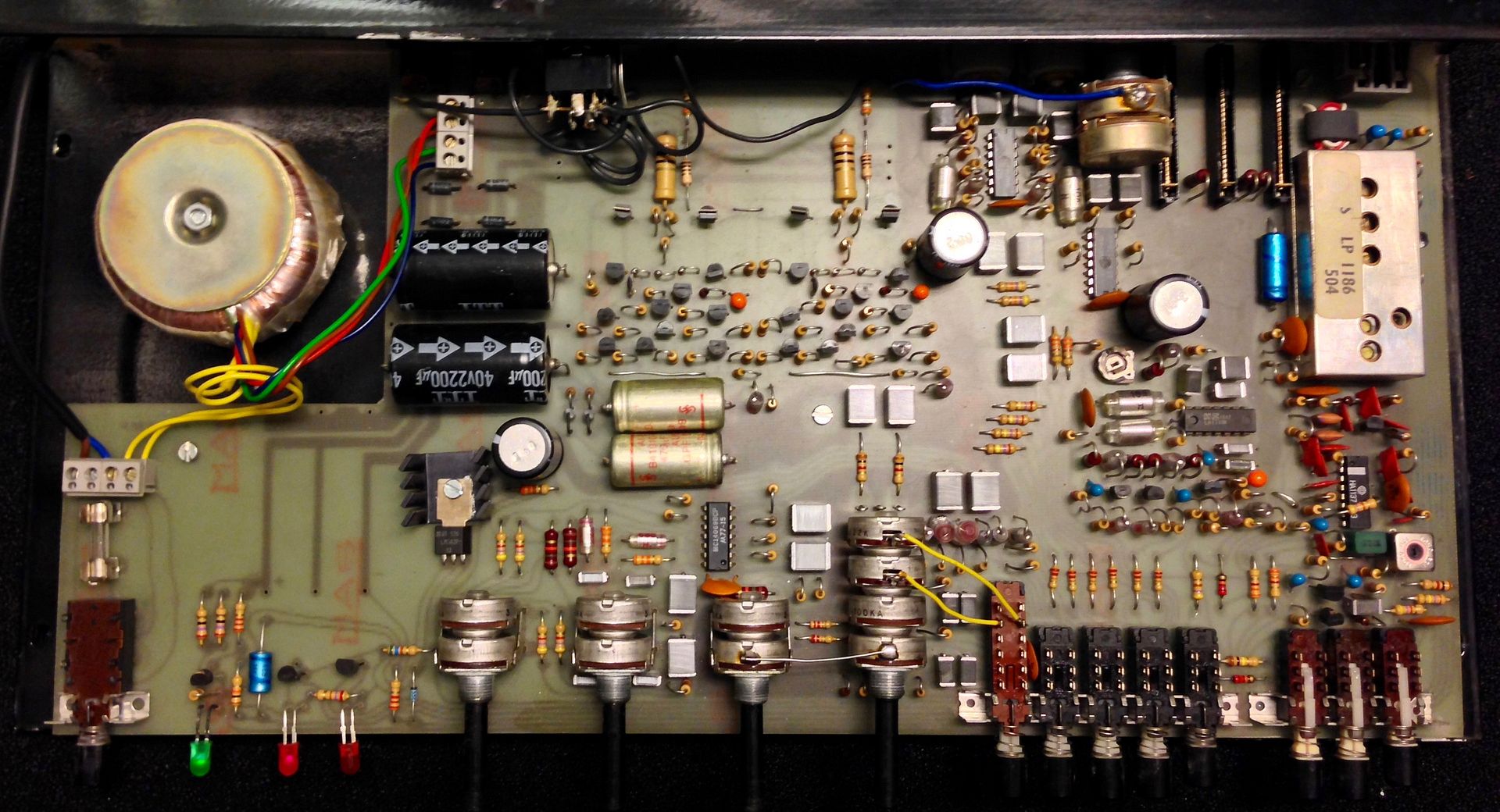

Under locket
Helt klart en U66 C Mos Preamp / Tuner
En MC14069BCP, C-MOS HEX-inverter från Motorola med timestamp 77-15

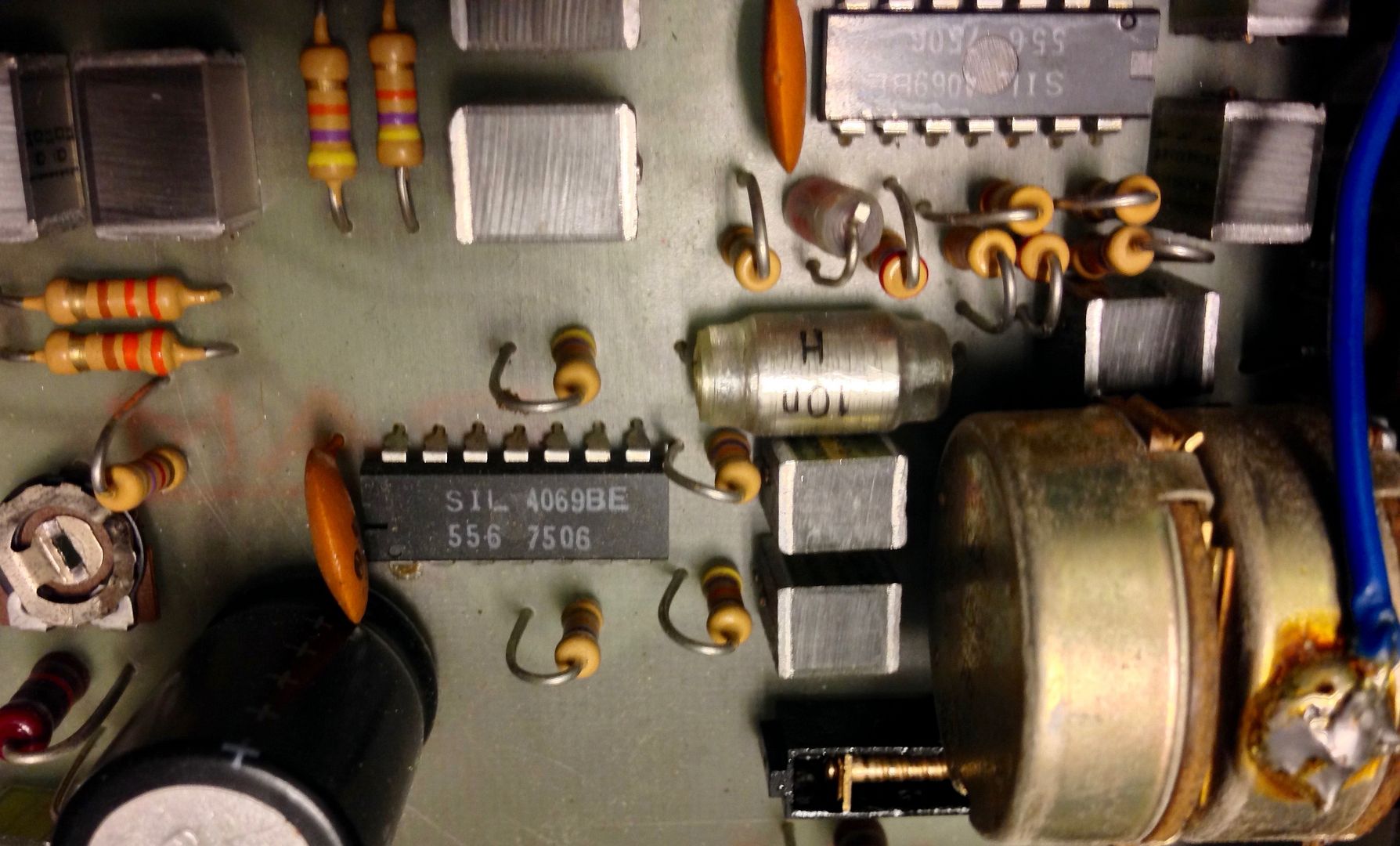

 En SIL 4069BE, C-MOS HEX-inverter från Intersil med timestamp 7506
IC-kretsar från olika batchar och olika tillverkare, var vanligt i elektronikproduktionen!
Eller är det ett medvetet val? Det är ju fråga om digitala logikkretsar använda i en linjär audioapplikation, olika batchar och fabrikat låter troligen något olika
Nåväl! Hur "mår" en apparat tillverkad 1977, går det att få liv i den?
-Allt ser helt ut, så jag fegar inte!, I med nätkontakten och ett tryck på nätbrytaren. Kopplar in en AKG K-140 i hörlursuttaget, volymkontrollen på minimum, trycker in snabbvalsknapp 1 på radion och vrider på avstämningspotentiometern, tills Stereo indikatorn tänds.
Försiktigt upp med volymkontrollen, det spelar klassiskt, SR-P2 !
Lite sprak och knaster från kontrollerna.... Men den fungerar!
Med hjälp av kontaktspray av god kvalité i potentiometrar och omkopplare, så försvann detta!
Kommer att byta elektrolytkondensatorerna och byta till rätt kontakter på baksidan. På utgången sitter nu ett par DIN-högtalarkontakter ! Det bör ju vara 5-polig Din
Skall matcha denna med ett effektslutsteg från samma tidsera
Eller ett par Philips MFB, eller varför inte ett par Audio Pro A4-14....
Med vänlig hälsning highfive |
Edited by - highfive on 2021/06/15 13:24:56 |
|
|
|
soundbrigade
Semesterfirare
7879 Posts |
Posted - 2012/06/27 : 21:46:31
|
| Hade inte LTS ett försteg med CMOS-buffer i något projekt? Tror jag såg något i deras medlemstidning nån gång på 90-talet. |
|
|
|
highfive
Member
656 Posts |
Posted - 2012/06/29 : 22:20:08
|
1978 var det dags för U66 att lansera ännu en lyckad design
U66 Musician Amp
En förstärkare dedicerad för musiker designad tillsammans med musiker.
Nicke Wöhrmann och Janne Schaffer var med under detta utvecklingsarbete!
Nicke spelar fortfarande med bravur, här tillsammans med sin dotter!
http://www.sassawohrmannhill.se/nicke-wohrmann-hill/
Janne Schaffer, är en av mina favoriter, minns ni turne'-projektet Hörselmat?
U66 Musician Amp är ett litet kraftpaket som kan leverera 190 watt vid 4 orms belastning och 125 watt vid 8 ohm.
Stor ringkärnetransformator, fina RIFA-elektrolyter och fläktkylning.
Tonkontollerna är uppbyggda med hjälp av liknande typ av CMOS-kretsar, som använts i CMOS-Preamp. Dessutom, så ingår CMOS-kretsar i en steglöst variabel kompressor, för att kunna få till ett gött Rock'n Roll Sound. CMOS-kretsarna är av typen 4012, dvs 2 st, 4 ingångars inverterande &-grindar i samma DIL-kapsel.
Okonventionella, men kreativa lösningar. All elektronik sitter på samma dubbelsidiga glasfiberlaminat, med minimal kabeldragning.
Med vänlig hälsning highfive |
Edited by - highfive on 2021/06/15 12:01:31 |
|
|
|
highfive
Member
656 Posts |
Posted - 2015/03/04 : 21:52:52
|
Hej entusiaster
1980 lanserade U66 en ny serie förstärkare.
Först ut av dessa i min bildtråd är U66 P-1
Det är en kraftig best, helkomplemäntär, DC-kopplad = inga kondensatorer i signalvägen, ett servo reglerar / nollar ut eventuell likspänning på utgången.
Uteffekt 2 x 75 watt FTC, hög slewrate, lågt DIM
På interiörbilden ser man att en stor del av förstärkaren upptas av nättransformator och glättningskondensatorer.
Med vänlig hälsning, highfive / Björn
Frontvy

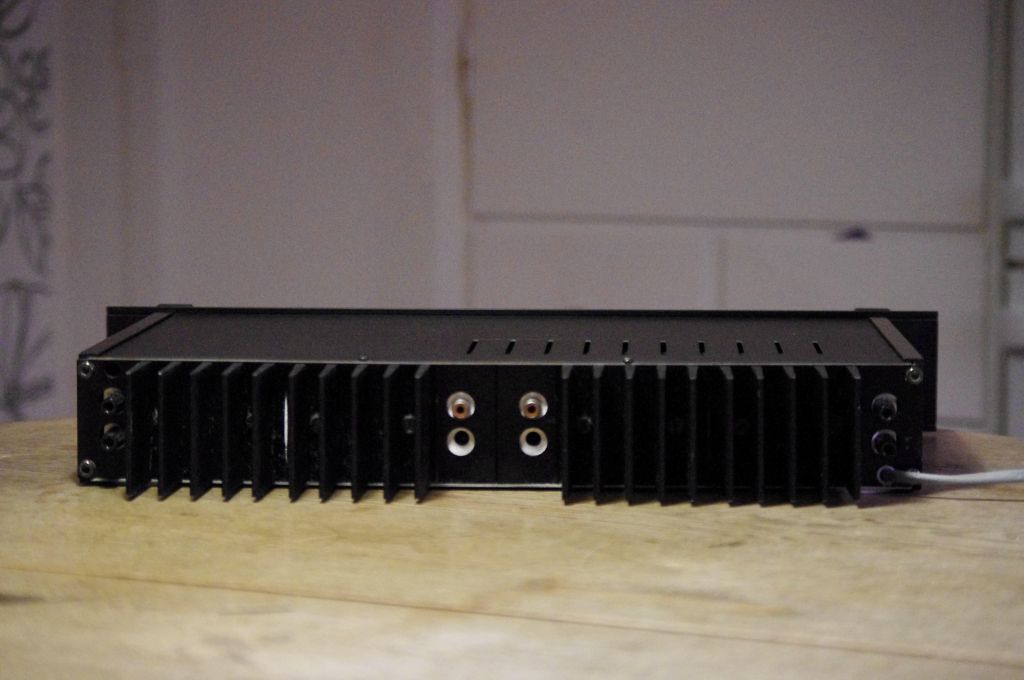

Baksidan
Insidan
Specifikationer
Kretslösning |
Edited by - highfive on 2021/06/15 12:12:40 |
|
|
|
Larsen
Member
833 Posts |
Posted - 2015/03/09 : 22:33:49
|
Trevlig tråd, tack
En U66 bassdriver har jag fortfarande liggandes någonstans, men har inte haft något annat av tillverkaren. |
Har ingen koppling till varumärket Larsen |
|
|
|
highfive
Member
656 Posts |
Posted - 2015/03/12 : 21:45:26
|

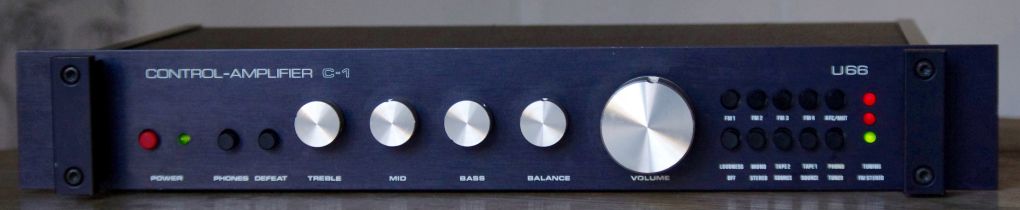

Samtidigt som U66 P-1 lanserades också U66 C-1
Ett välljudande helkomplemäntärt DC kopplat försteg med inbyggd FM-tuner.
RIAA steget har valbar ingångskapacitans och ingångsresistans för anpassning av använd pickup. Volympotentiometern är 2-gangad, med dämpning både före och efter linjesteget. Tonkontrollsteget är urkopplingsbart. Dubbla utgångar till slutsteg och separat förstärkare för hörlurar, som är placerat på baksidan. Utgång för spänningsförsörjning av MC-preamp som kallas Munin.
Detta är en hint vad som komma skall.
Lars Mürbeck avvecklar så småningom varumärket U66 och startar "Mürbeck -branded products" Nordisk mytologi är en röd tråd i namngivningen av dessa produkter!
 |
Edited by - highfive on 2021/06/15 12:18:59 |
|
|
|
JenzA
Starting Member
6 Posts |
Posted - 2015/03/14 : 17:37:50
|
| Vill minnas att dom ett par subbasar också? en var ganska hög. |
|
|
|
highfive
Member
656 Posts |
Posted - 2015/03/14 : 18:28:25
|
Hej!
Javisst hade de subbasmoduler också, det kommer bilder, på det så småningom :-)
Med vänlig hälsning, highfive / Björn |
|
|
|
highfive
Member
656 Posts |
Posted - 2015/03/14 : 18:31:23
|
Hej!
Javisst hade de subbasmoduler också, det kommer bilder, på det så småningom :-)
Med vänlig hälsning, highfive / Björn |
|
|
|
Vox
fd. Eric V-ås
3656 Posts |
Posted - 2016/02/01 : 07:32:48
|
| Mycket svårläst tråd då du editerar tidigare inlägg! |
"Om Gud ville att vi skulle lyssna på fler kanaler än 2 skulle han gett oss fler öron" |
|
|
|
highfive
Member
656 Posts |
Posted - 2016/03/06 : 13:07:49
|

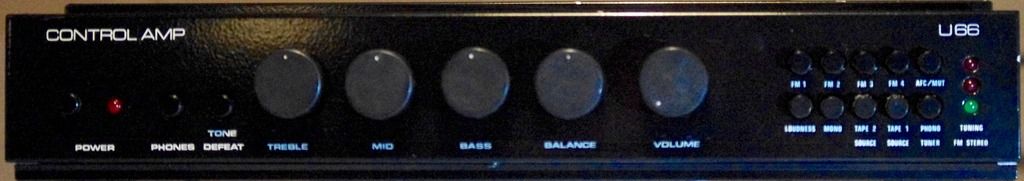

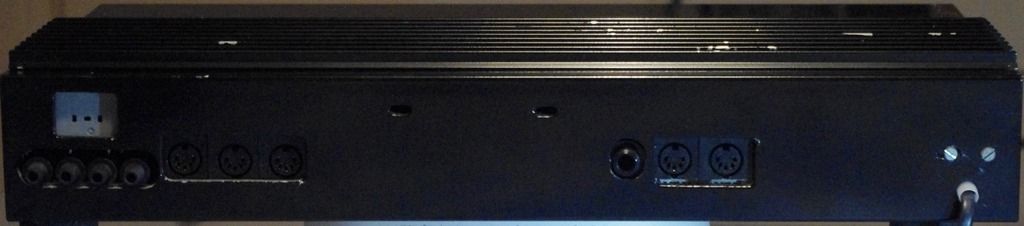

U66 Control Amp
Höljet som U66 använde fylldes med olika innehåll i olika tidsperioder. U66 CMOS Preamp ersattes av en förförstärkare som är helt diskret uppbyggd, se bilderna nedan.
Filmkondensatorer, metallfilmsmotstånd, ringkärnetransformator, inbyggd radiodel med 4 snabbval, tonkontroll med reglage för tre frekvensband och tone defeat.
Påminner en hel del om det som senare skall bli U66 C-1, i den "nya" lådan.
Med vänlig hälsning Highfive

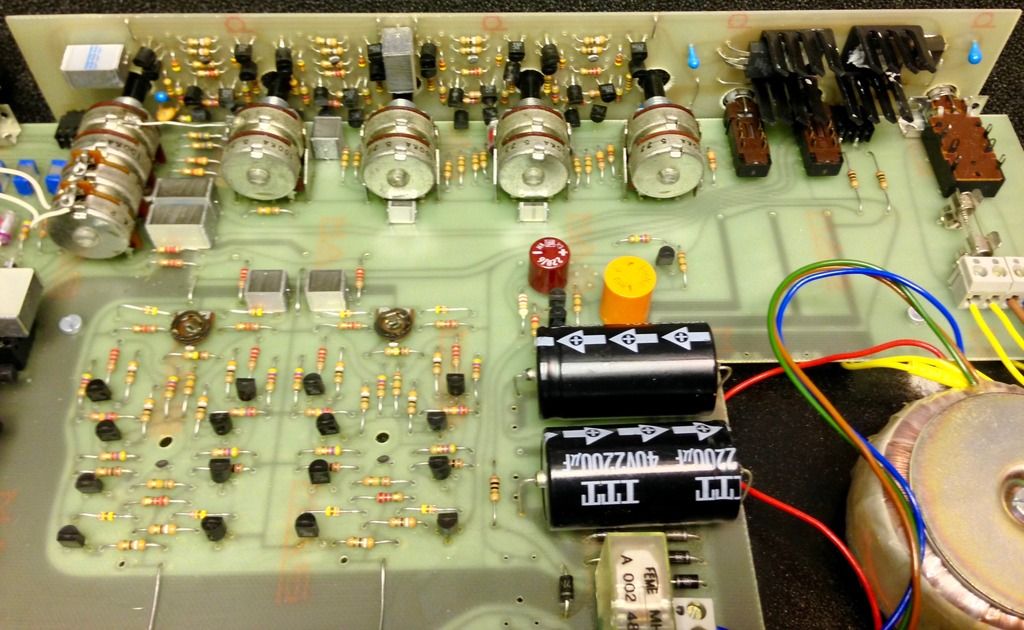

Bildvy som visar utgångssteget/hörlursförstärkaren i förgrunden och tonkontrollsteget, som är vertikalt monterat i bakgrunden

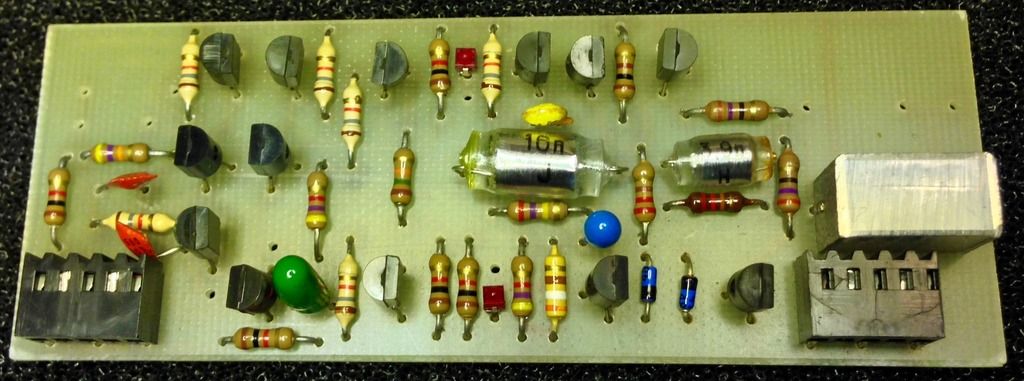

Grammofonsteget består av två instickskort, ett för varje kanal |
Edited by - highfive on 2021/06/15 12:26:24 |
|
|
|
highfive
Member
656 Posts |
Posted - 2016/03/06 : 15:43:59
|
U66 SW 100/12 & U66 B3
Denna kombination står för djupbasåtergivningen i vårt vardagsrum.
Bilderna har några år på nacken, har flyttat om sedan de togs.
Kombinationen gräver tillräckligt djupt för djupbasbehoven hemma. Elbas, ståbas, baskagge, låter tight och kontrollerat.
U66 B3 matar U66 SW 100 via en SUPRA Quattro 4 x 4 kvadratmillimeter. 4-polig Neutric Speacon står för kontakten och löper under golvet i vardagsrummet i en grov flexslang, som jag var förutseende nog att installera när jag lade om golvet.
Hemmagjord SW 100, med två mottaktkopplade 12" VIFA baselemnt
100 liters innervolym, byggd av en god vän med snickeri. Materialen är MDF och björk

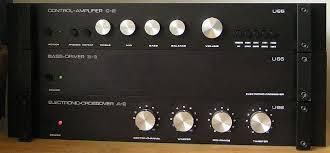

En trio U66: U66 C2, U66 B3, U66 A2
U66 B3 och U66 A2, spelas det på nästan dagligen, U66 C2, står just nu på hyllan.
Insidan av U66 B3, där man ser 6 st 10 000 uF#180;s nätdelskondensatorer och den stora ringkärnetransformatorn
Potentiometar för nivå och justering av utgångsimpedans

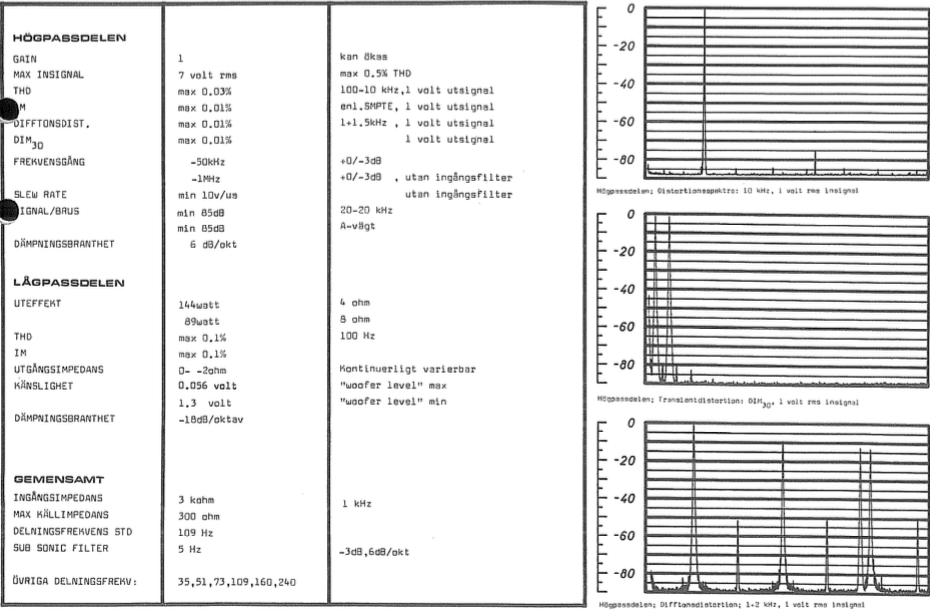

Specifikationer på U66 B3, bassdriver
Principiell uppbyggnad av U66 Subwoofers
Måtten på de olika varianterna av U66 Subwoofers
Jag hade förmånen att höra U66 SW 200, den största modellen, när U66 butiken låg i Majorna, det var en upplevelse, den renaste och djupaste bas, som något på den tiden kunde prestera. (cirka 1982)
Med vänlig hälsning High five |
Edited by - highfive on 2021/06/15 12:40:19 |
|
|
|
Eddie Wiklander
Starting Member
8 Posts |
Posted - 2016/12/20 : 20:15:24
|
| På den tiden visste vi inte så mycket om statisk elektricitet. PU-stegen har FET-ar. Vid montering av dessa, får man ta det varligt och använda sig av skydd mot detta. Vid anslutning av signalkällor måste apparaten vara avslagen. När nån grammofoningång lägger av: byt kort eller alla FET-ar. |
|
|
|
Rolf-san
Member
2137 Posts |
Posted - 2016/12/20 : 20:23:03
|
quote:
Jag hade förmånen att höra U66 SW 200, den största modellen
Var det den som hade två Hokutone 15- tummare? Som ganska snyggt gick ner till 16 Hz, vill jag minnas. |
När elefanterna slåss, så trampas gräset ner. |
|
|
|
Mylingen79
Starting Member
3 Posts |
Posted - 2019/10/08 : 15:02:26
|
Försöker väcka en gammal tråd då jag precis blivit ägare till en Texan U66.
Skulle vara bra om man kunde se bilderna på schema m,m :)
Någon som har det sparat och kan dela med sig? |
|
|
|
highfive
Member
656 Posts |
Posted - 2019/10/09 : 08:51:53
|
quote:
Försöker väcka en gammal tråd då jag precis blivit ägare till en Texan U66.
Skulle vara bra om man kunde se bilderna på schema m,m :)
Någon som har det sparat och kan dela med sig?
Hej
Jag har schema, har skickat dig ett PM.
Med vänlig hälsning, highfive / Björn |
Edited by - highfive on 2020/01/19 08:19:02 |
|
|
|
Mylingen79
Starting Member
3 Posts |
Posted - 2020/07/07 : 08:26:28
|
| Tack snälla för uppdateringen! #128076;#127995; |
|
|
|
