| Author |
 Topic  |
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
 Posted - 2011/12/29 : 18:36:54
|
Vi tar det sen om lådan skulle låta baktung. Annars är det ingen idé.
Lådan behöver inte simuleras om, eventuellt behöver lite av pipans
längd tas bort i slutet bara. |
Heter egentligen Lindblom nu och är dessutom branschoknuten... |
 |
|
|
nombz
Member
73 Posts |
Posted - 2011/12/29 : 21:05:10
|
Okey, låter bra. Ingen aning om hur "baktungt" låter med det kanske visar sig.

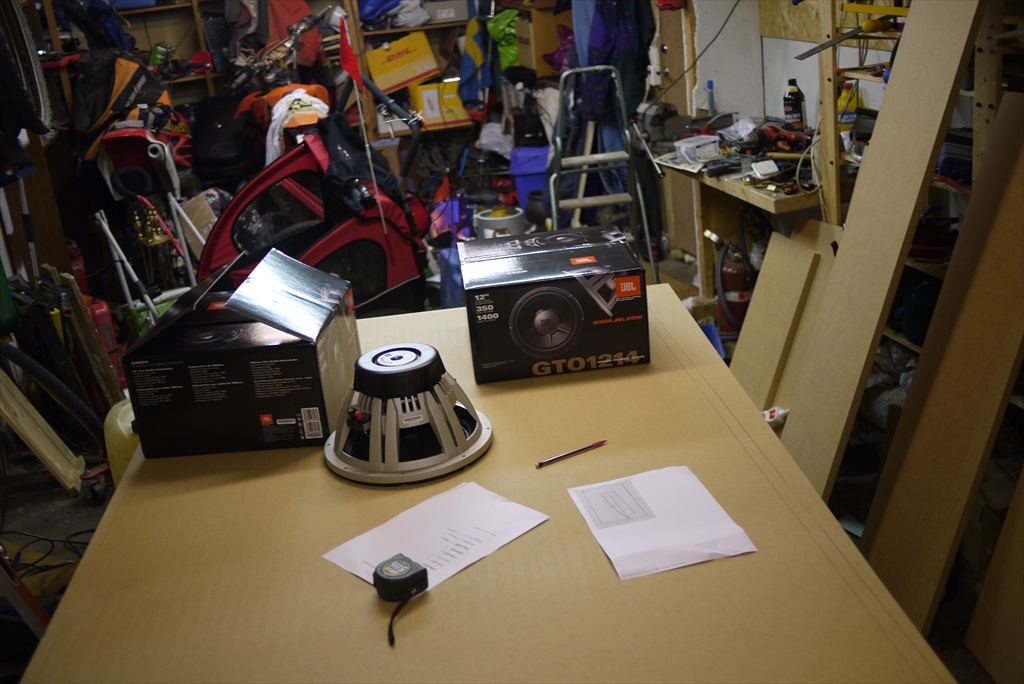

Idag började bygget (hade begränsat med tid mellan jobb och lilltjejens sovdags som ju hindrar elverktygen en aning) men börjat limma ihop (med kex) lite av mittendelarna. Sågat ut hålen för basarna (som också kom idag) också.
Imorgon är jag ledig hela dagen så då får jag fixa inslagsmuttrar (som jag inte tänkt på) och en lagom stor mdf bit (32x32x1,5cm) som distansring. Får dessutom hjälp imorgon efter lunch vilket ju kommer hjälpa. Lovade sambon att jag och kompisen lagar middag åt henne och hans tjej så sätter jag på en film åt dem i bion medan vi bygger horn :)
|
|
|
|
Merry
Member
275 Posts |
Posted - 2011/12/29 : 21:46:23
|
Dom där såg ju roliga ut, är det såna jag ska ha ibak kanske? |
|
|
|
nombz
Member
73 Posts |
Posted - 2011/12/30 : 20:22:20
|
Långsamt går det, man tror man skall hinna mycket när man är ledig. Men sedan kommer man ju på att man har en liten dotter som ofta säger "pappa" så man får ställa upp på både sånger och läsa böcker. Kräver planering då det är svårt att jobba på när hon somnat då det inte är mer än två väggar till hennes sovrum.
Petter, en fråga (till...). Jag fixade en "distansring" (fast en kvadrat i detta fall). Hade det inte funkat att bara byta vilket element som pekar åt vilket håll? (dvs låta magneten peka inåt på det andra elementet istället för det första).
Små bilder bara för att visa att jag faktiskt gör något :)
Ja, jag vet att det är fullt med saker i mitt garage, men jag får plats.
 |
Edited by - nombz on 2013/09/17 12:43:23 |
|
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2011/12/30 : 21:14:20
|
Familjen först, så ska det vara, detta är ju trots allt bara ett materiellt nöje
quote:
Petter, en fråga (till...). Jag fixade en "distansring" (fast en kvadrat i detta fall). Hade det inte funkat att bara byta vilket element som pekar åt vilket håll? (dvs låta magneten peka inåt på det andra elementet istället för det första).
Jag inbillar mig att magneten kan störa luftflödet i pipan, men
eftersom ingen provat bygga så än är det fortfarande bara spekulationer.
Tack för bilder |
Heter egentligen Lindblom nu och är dessutom branschoknuten... |
|
|
|
nombz
Member
73 Posts |
Posted - 2011/12/30 : 22:28:24
|
Mmm, vi får se hur populärt det är att jag tänkt fixa med hornet imorgon förmiddag (stort middagssällskap med 6st terroristbarn, ink vårt, kommer hit) då resten av familjen planerat att städa och förbereda maten. Får försöka smyga ut :)
Jag funderar lite på stagningen i hornet. I början är det ju logisk att ha det 90 grader mot "väggarna" då den då stagar upp den "bredaste" ytan i kanalen. Men mot slutet känns det ju nästan meningslöst att ha en stor liggande plywoodskiva, utan snarare göra som spuddy, dvs staga "uppåt" då det är den bredaste ytan då. Eller? Är det viktigare i början (pga högre tryck antar jag) med stagningen (för där stagas ju även 32cm bredd upp)?
EDIT: Efter att ha läst lite i tråden om the subhorn så fattar man ju att stagningen är viktigast i början då resonanser där kommer förstärkas(doh, borde tänkt på det, det är ju liksom hela poängen med ett horn).
Har du någon filosofi runt det?
Kanske jag blir lite kreativ och gör någon korslösning i slutet av hornet.
Respekt för ritningen med måtten, allt stämmer på millimetern och hur du skulle kunna ha en enklare förstår jag inte. Stort tack! Och stort tack för svaren och snabbt stöd under bygget!
Försågade lite kexhål innan tjejen somnade så snart skall jag ut och limma lite till, känns bra att veta att lite saker torkar ordentligt under natten. En bit i taget, så många bitar finns det ju inte (de jag byggt tidigare var... mer komplicerade med fler "våningar"). |
Edited by - nombz on 2011/12/30 23:30:38 |
|
|
|
Joda
fd. David_Web, Klubbmästare, Svavel
1407 Posts |
Posted - 2011/12/31 : 11:08:39
|
Se till att stagen inte blir för långa så att det kan uppstå tryckskillnad mellan sidorna.
Resonanser från materialet är nog inget man behöver bry sig om, dock så vill man hindra väggarna från att flexa med tryckskillnaden som blir mellan sidorna.
Det ska nog mycket till för att elementet ska störa luftflödet iom de låga lufthastigheterna i början, kanske tom är bra då man kanske får lite bättre kylning.
Elementet med magneten utåt har ju bra möjlighet till kylning ändå.
Om det nu blir varmt över huvud taget.
Har du provat elementet löst?
Skulle du kunna testa hur högljudd kylningen är vid stora konutslag och låg frekvens? |
Is that him?
That's the buffet table.
Well, how can we be sure unless we question it?
The D just stands for digital. The amp turns itself on and off between notes to save power.
Yeah! I love reading, and my head isn't even close to the shape of an egg!
It's more the shape of an apple, or maybe an orange, but a BIG orange, more like a grapefruit really...
Är klubbmästare i SVAVEL. |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/01 : 03:22:26
|

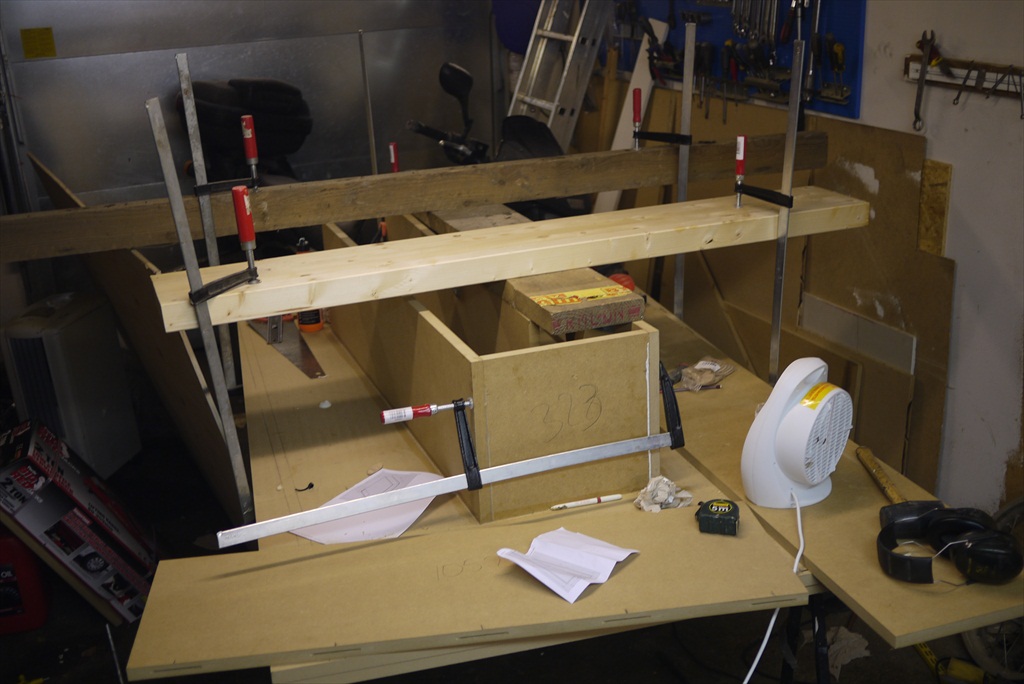

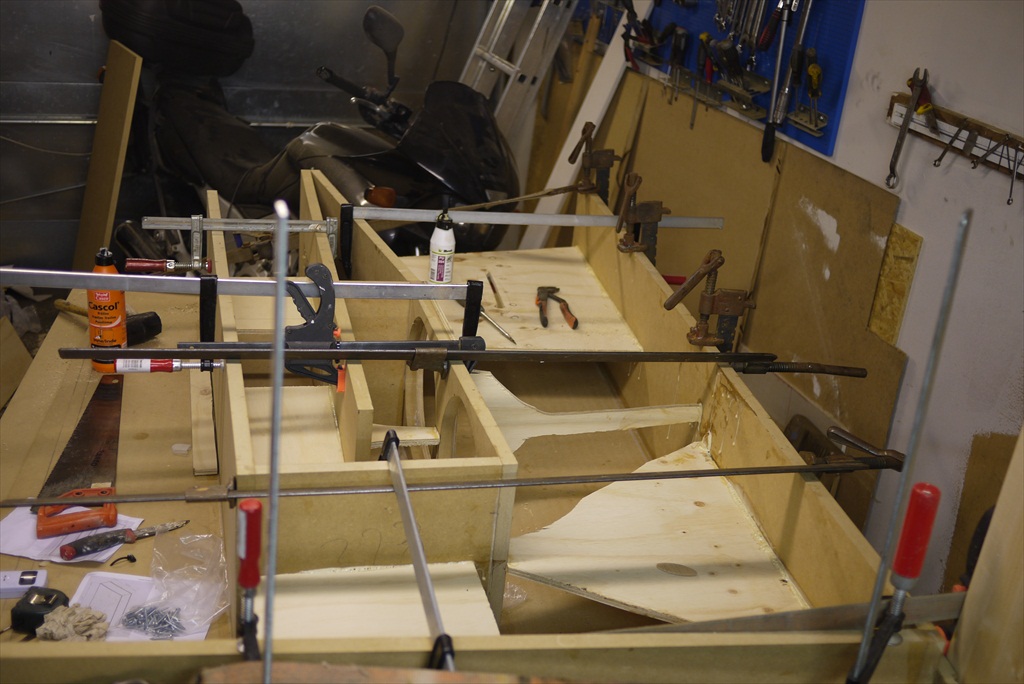

Hann med två sidor + framför allt en hel del stagning. Det känns ju rejäl skillnad med "knackmetoden" när man stagat vilket triggat mig att det är väl värt mödan.
Extra poäng till mig som på nyårsafton i kostym har svarta händer då man inte fattat det här med hur polyuretanlim härdar (vatten....). Polyuretanlimmet har enbart använts till stagningen.
Svårt med stagning runt elementen då de sitter tätt och tar upp mycket plats, men jag tror jag lyckats på bästa möjliga sätt.
 |
Edited by - nombz on 2013/09/17 12:43:45 |
|
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2012/01/01 : 10:58:32
|
Läckert! Nu är det inte långt kvar
Nu måste jag tyvärr korrigera ditt bygge lite. I slutet på pipan är det
bättre om du stagar på detta vis istället:
Eftersom den ytan är bredare än hornet är djupt. Så jag skulle vilja
att du tar bort staget högst upp till höger, sågar ut ett hål i staget
längst ner till höger för att inte ta upp onödigt mycket tomrum i
horngången och sätter i två stag enligt grön markering. Då blir det
bra ska du se
 |
Heter egentligen Lindblom nu och är dessutom branschoknuten... |
Edited by - PetterPersson on 2012/01/01 10:59:12 |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/01 : 22:04:13
|
Ajdå, borde ha läst denna tråden igen innan jag smällde ihop hornet för 1h sedan :)
De gröna har jag med redan (tyckte det var logiskt) men jag har ju även de du tyckte jag skulle ta bort. Är det ett stort potentiellt problem så går det ju att ta bort, i alla fall det sista.

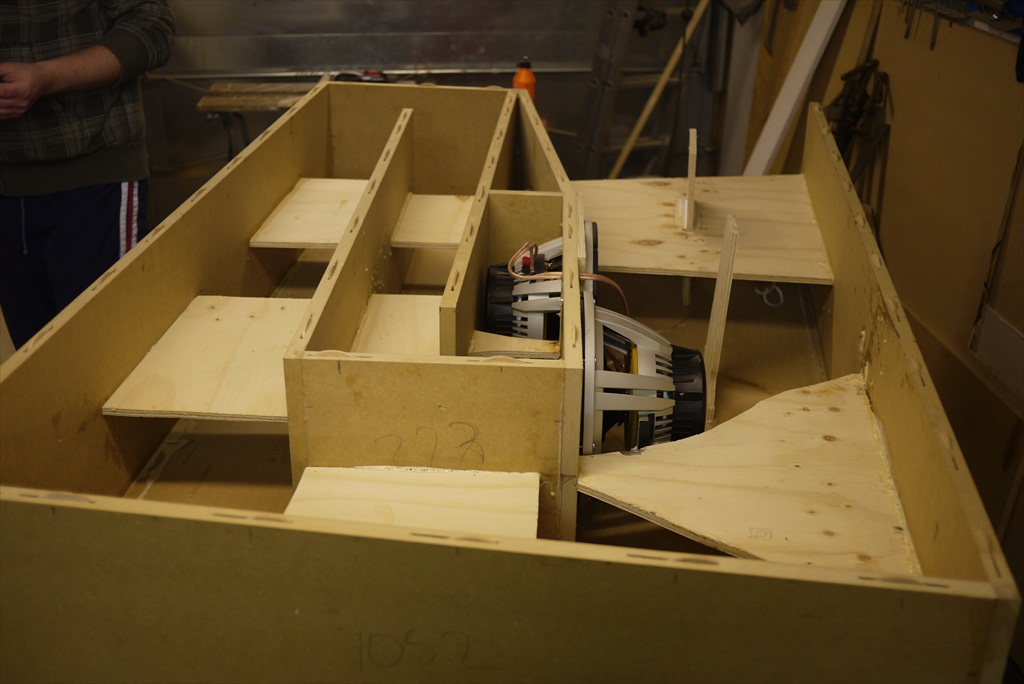

Så här blev det i alla fall innan locket lades på.
Nu står det i alla fall och torkar med massor med tvingar och limträbalkar kors och tvärs för att få ihop det. Det innebär att det är klart till starten på star wars racet imorgon eftermiddag. Inte illa. Skall blir spännande att se vad det kan. |
Edited by - nombz on 2013/09/17 12:44:34 |
|
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2012/01/01 : 22:11:55
|
He he...Det kommer bli bra ändå. Nu längtar jag ju till en provlyssningsrapport
Det tar ett antal timmar innan upphängningen och spidern mjuknat. Så
djupbasen kommer med tiden och hornet kommer spela renare om ett par
veckor |
Heter egentligen Lindblom nu och är dessutom branschoknuten... |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/02 : 22:38:14
|
quote:
Varför två horn?
- Framförallt för att det ska gå att flytta och passa i flera olika rum.
Pfft, märks att du inte byggt ett :) Vägde in på dryga 140kg. Var lite jobbigt att flytta för mig och kompisen, men det gick till sist. Ut genom garaget, på högkant genom ytterdörr och in genom låga biodörren. Tur att man inte har någon trappa.
Pinsamt, men jag lyckades verkligen koppla fasen mellan elementen fel. Helt otroligt korkat. Resultatet av det var att min hembioförstärkare ökade nivån med 13,5db för att kompensera under kalibreringen, antar att det är max den kan kompensera. Var inte så bra tryck heller :)
När man bytte så blev det en aning bättre:)
Första intrycket är delat. visst finns det bas (och säkert massor med resurser, men det är inte det primära), men jag tycker nog inte jag har det riktiga djupet. Notera att jag inte egentligen provlyssnat egentligen, bara kopplade ut den gamla subban, kalibrerade (automatiskt) och kollat igenom Star Wars I. Dessutom så kan nivån vara fel (eftersom jag nog inte litar på automatkalibreringens mic på dessa frekvenser...) och inte det minsta "inspelad".
Tyvärr har jag inte min tongenerator hemma, annars hade den fått stå och spela 10Hz hela natten för att "mjukna". Jag sätter väl på lite musik under natten, men det blir ju på väldigt låg nivå vilket säkert innebär löjligt litet slag. Imorgon fm blir det lite mer provlyssning med musik också.
Så för den som inte orkat läsa allt:
- Väger väldigt mycket.
- Inte ordentligt provlyssnad, bara testad. Jag borde egentligen inte säga något alls om ljudet utifrån detta.
:)
|
|
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2012/01/03 : 07:27:12
|
140 kg är väl lagom. Stöldsäker
Kul att det låter iallafall Var och hur delar du? Har du
kalibrerat automatiskt kan det vara så att programmet gjort tonkurvan
rak. Försök på ett jämnt lyft på 10 dB mellan 100 och 20 Hz så kommer
det låta mycket naturligare. |
Heter egentligen Lindblom nu och är dessutom branschoknuten... |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/03 : 10:53:03
|
Jag delar vid 80Hz nu via förstärkaren.
Den har säkert lagt på egen EQ enligt uppmätning, skall kolla in den idag för det lär ju inte vara så bra...
Det låter kanske som om jag behöver en bättre EQ än den inbyggda i förstärkaren. Något tips på någon när man kan justera på låga frekvenser(så sparar jag viktiga google minuter :) )?
Idag fick jag känna/höra hörnbasen i en snabblyssning på Yello. Me like (precis vad jag var ute efter, quick and clean). Den får stå och spela in lite under dagen så den är fullt redo till eftermiddagens fortsatta Star wars race.
|
|
|
|
sladdbarn
Member
2846 Posts |
Posted - 2012/01/03 : 15:57:45
|
| Hur brant delar stärkaren? Jag misstänker att den delar för flakt. |
Drömmer om bra ljud... |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/04 : 15:14:08
|
Hur brant?
Tja, ingen aning (det speccas inte vad jag kan hitta). Allt är ju i den digitala domänen och det är ju inte en kass hembioförstärkare (Onkyo tx-nr3007) så jag TROR/hoppas att den borde dela ganska brant, men jag har ju faktiskt ingen aning.
Jag har lyckats fiffla lite mer med inställningar och det liknar mer och mer en succe. Skall testa lite mer, men efter ett par filmer nu så känns det nästan som det bara är att gå och beställa det som behövs för horn nr 2.
|
|
|
|
sladdbarn
Member
2846 Posts |
Posted - 2012/01/04 : 16:11:15
|
Hornen bör delas med minst 18db/oktav och helst 24db/oktav.
Med brantare delning kommer du troligen uppleva ljudet som mindre diffust/"tydigare".
Räkna med lång inspelningstid. I ett tappat horn så är det ganska små konrörelser = lång inspleningstid. Räkna med 100 till 200 timmar om du inte lyssnar väldigt högt.
Det roligare att det kommer att låta bättre och bättre hela tiden |
Drömmer om bra ljud... |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/04 : 16:39:56
|
Ja, det är ju rätt brant, men jag har sett 24db/octav sagt om delningsfiltret i onkyon, men jag vet inte. Jag funderar på att koppla in tongeneratorn (eller i datorn) och mäta hur det ser ut.
Om inte annat vore det ju trevligt att sätta 5-10Hz som frekvens och fasvända ena elementet och låta elementen "spela in" på det sättet.
|
|
|
|
RuneStone
Member
1961 Posts |
Posted - 2012/01/04 : 21:46:26
|
quote:
Hornen bör delas med minst 18db/oktav och helst 24db/oktav.
Det där är en sanning med modifikation.. Det beror på hur frekvenssvaret och grupplöptider ser ut uppåt samt veckningen av hornet..
Jag har provet mitt lilla TH med 24db/okt men kör det för tillfället i 12dB/okt då det inte behövs mer till det..
|
"syftet är som sagt att efterlikna ett transistorsteg.." |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/05 : 01:16:14
|

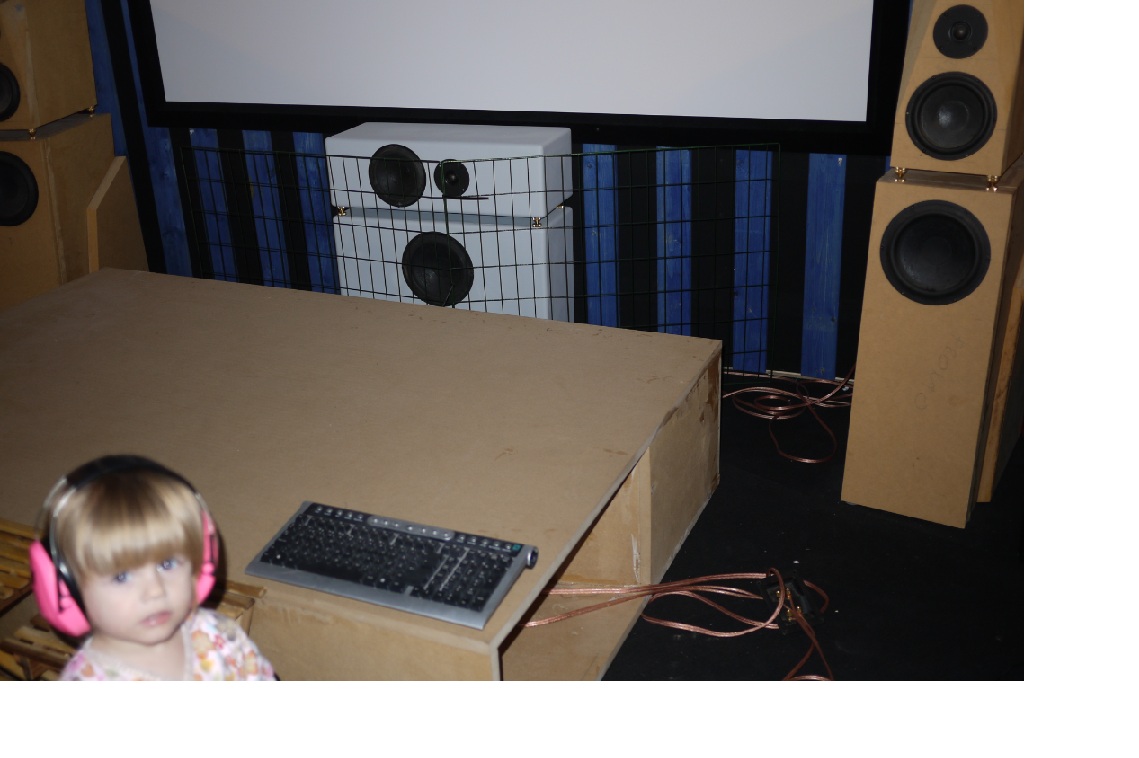

Ögonblicksbild från lite provlyssning :)
Hornet spelar så lätt och oansträngt även när man närmare sig löjliga nivåer. När det gäller film så testar jag fortfarande lite med delning och EQ. Imorgon blir det en riktig EQ framför hornet för att testa lite.
Jag är ruskigt nöjd nu. Jag tycker detta horn gör allt bättre än min TC sounds 15" gjorde.
Jag skall "vänja mig" lite till innan jag beställer delarna till dess tvilling för att vara säker på att hela lösningen spelar som jag vill och funkar bra. |
Edited by - nombz on 2013/09/17 12:44:03 |
|
|
|
FForsman
100.000-klubben
2593 Posts |
Posted - 2012/01/05 : 08:15:43
|
Jag gillar denna tråd! Från frågeställning till utvärderingsprov på bara ett par veckor. Detta projekt skiljer sig brutalt i "grupplöptid" mot mina egna som kan ta år och ibland aldrig bli klara.  Men å andra sidan, detta är en hobby så vem sade att jag måste bli klar.
Roligt bygge och lycka till!
/mvhff |
Ett forum blir till det som medlemmarna bidrar med. Skriv!
|
|
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2012/01/05 : 08:42:07
|
Underbart att se och läsa! Tack för att du tog dig an detta  |
Heter egentligen Lindblom nu och är dessutom branschoknuten... |
|
|
|
asto
Member of Nerikes Audiofiler
2011 Posts |
Posted - 2012/01/05 : 10:51:20
|
| Läckert och framför allt bra jobbat! |
|
|
|
sladdbarn
Member
2846 Posts |
Posted - 2012/01/05 : 12:53:38
|
quote:
Det där är en sanning med modifikation.. Det beror på hur frekvenssvaret och grupplöptider ser ut uppåt samt veckningen av hornet..
Jag har provet mitt lilla TH med 24db/okt men kör det för tillfället i 12dB/okt då det inte behövs mer till det..
Japp det beror på konstruktionen som du säger och även hur lågt hornet delas
(ju lägre delning desto mindre krav på brant delning).
Men om du tittar på bilden nedan så ser den ut att kräva en brant delning.
 |
Drömmer om bra ljud... |
|
|
|
nombz
Member
73 Posts |
Posted - 2012/01/05 : 13:32:41
|
Tack för glada tillrop!
Petter, tack till dig för konstruktionen och ideen!
FForsman, det ser bättre ut än vad det är. Jag har under år tänkt att jag vill ha ett horn i basen i bion. Och när någon som jag läst mycket från (jag är ju en "lurker" på forumen) rekommenderar en design som passar bra i det mesta så var det bara att köra. Att det blev klart snabbt har med det att jag vill ha den klar till en viss event att göra. Så det är inte alltid så här jag gör saker :)
Jag tror sladdbarn "is on to something" då jag tror mig höra lite mer än vad jag vill ur hornet. (men bara med örat mot mynningen).
Jag har nu en eq som jag hoppades hade ett lågpassfilter också, och det har den men lägsta delningen är 2,5kHz :)
Börjat kika på en lösning med miniDSP som dessutom vore perfekt om det skall ett horn till på plats (och det skall det nog).
Nu står hornet med högtalarelementen ur fas och pumpar 10Hz med ganska långt slag för att accelerera inspelningen. Kul att man fick ta fram farsans gamla rörbaserade tongenerator!
|
|
|
|
