soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/02/08 :  11:17:33  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Noterar till min STORA irritation att jag slängt ut bilder här och där utan att ha någon ordning på dem.

Här kommer lite byggbilder i rätt ordning ...

Torrsim! Bara ställt delarna i lådan på "rätt sätt". Sidstyckena skulle gå hela vägen upp men hjärnsläppet ville annorlunda. Förtvivlade matematiska formler netklottrade på skivorna antyder min vånda.



Nu kör vi! Vitlim (PVA), spännbanden och skivskruvar (skruv för skivmaterial) ser till att allt håller ihop.



Mer torrsim. Baffeln ska på SEN, när själva lådan är klädd i skinn. Baffeln skruvas nog på plats med försänkta skruvar, och så slår jag i träplugg i hålen för att dölja skruvskallarna.



Två lådor hoplimmade; poserar med en baffel och ett bakben till mina köksstolar.


ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:24:52
Go to Top of Page

Jazzskägg
fd. Mattias A

424 Posts

Posted - 2009/02/10 :  18:26:27  Show Profile Send Jazzskägg a Private Message  Reply
Kul att det börjar ta form ,jag har två sonido terminaler om du vill ha

d,i,y amatör som inte riktigt vet hur man gör men det spelar ingen roll så länge det är skoj
------------------------Jazzskäggs byggtråd------
http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=72340
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/02/11 :  08:18:44  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Jag fräste ett rektangulärt hål igår för de egentillverkade anslutningarna, men tack ändå Jazzmannen.
Det spelar ju ingen som helst roll vad man har för anslutningar bara man ser till att man har kontakt. Sedan kan man ju dra ut högtalarkontakterna och trycka in dem igen om man befar oxidering.
Hade nog kunnat limma bakstyckena på plats men jag ska ta upp hål för basreflexröret, eller ska jag ha det i botten kanske??

ALERT - NOT ANXIOUS!
Go to Top of Page

Jazzskägg
fd. Mattias A

424 Posts

Posted - 2009/02/11 :  22:53:16  Show Profile Send Jazzskägg a Private Message  Reply
quote:
bara man ser till att man har kontakt


Jovisst bra kontakter är ju viktigt att ha

d,i,y amatör som inte riktigt vet hur man gör men det spelar ingen roll så länge det är skoj
------------------------Jazzskäggs byggtråd------
http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=72340

Edited by - Jazzskägg on 2009/02/11 22:54:08
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/02/15 :  16:25:09  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply

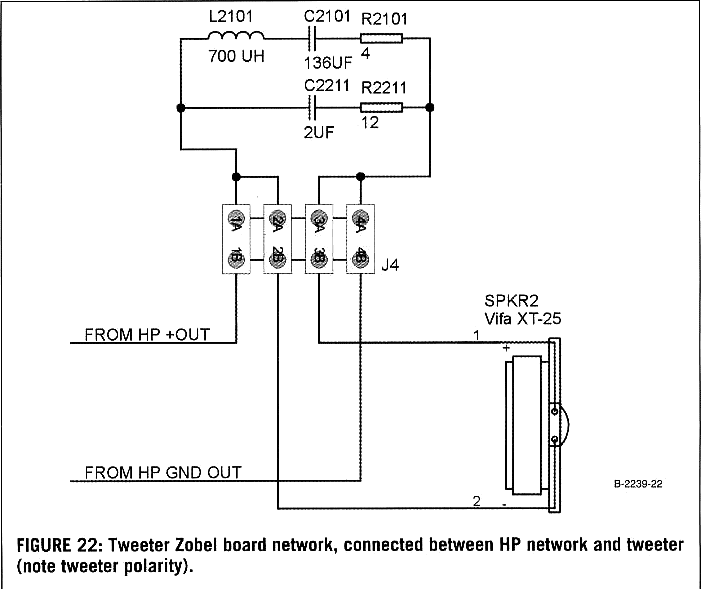

Filtren:






ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:28:52
Go to Top of Page

Jazzskägg
fd. Mattias A

424 Posts

Posted - 2009/02/23 :  12:03:28  Show Profile Send Jazzskägg a Private Message  Reply
I morgon kväll är det väl dags för bävermannen med ett nytt snickar pass

d,i,y amatör som inte riktigt vet hur man gör men det spelar ingen roll så länge det är skoj
------------------------Jazzskäggs byggtråd------
http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=72340
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/02/23 :  13:03:00  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Jag tror jag justerar bafflarna, limmar på skinnet och sedan bultar bafflarna på plats. Bakstyckena kan jag fixa till sen (och helst innan DIY-träffen).
Kom hem med lite stavlimamd eke från Clas-i-Sjön. Ska bli chassi till min lilla biskviförstärkare. Köpte ett par polskor(*) till densamma.

Inte:


utan:

ALERT - NOT ANXIOUS!
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/02/25 :  18:19:45  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Glömde kameran till tisdagens övning som gick i letargins tecken. Nu fick jag frontarna kapade i rätt mått; de var ca 10 mm för höga. Jag har borrat upp dem för att dra fast dem i lådan med skivskruvar, och dessa är så pass försänkta att jag kan dra i teakpluggar i hålen. Jag övervägde att ta hem lådorna och limma på skinnet men jag besinnade mig.
Jag ska fräsa kanterna fram på själva lådan så det blir en fals på ca 3-5 mm där jag viker in skinnet fram.

Så här:

ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:29:54
Go to Top of Page

acebowler
Member

1178 Posts

Posted - 2009/02/25 :  20:58:09  Show Profile Send acebowler a Private Message  Reply
Ett par polskor....

GM 70SE Nu kör vi!!

Go to Top of Page

Per F
Member

128 Posts

Posted - 2009/02/25 :  21:58:58  Show Profile Send Per F a Private Message  Reply
Kan inte låta bli

http://www.folkmusikhuset.se/sv/jamnpolska.html

Bara jag
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/03/04 :  23:17:43  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Kort lägesrapport:
Slipade bafflarna men måste tyvärr konstatera att den där exotiska limfogen inte går så bra ihop med en svensk planhyvel; det har blivit en del urslag. Jag får bara ytbehandla så mycket att inget får stickor i fingrarna.
Lådorna står nu nere i källaren och jag ska nu klä dem i grönt skinn från gammal soffa. Bafflarna ska maskeras på baksidan där de ska limmas och sedan oljas med någon dyr uslig olja. Det jobbet får dock vänta tills jag kan vara på balkongen - det luktar.
Det ska väl också snart bli lite mer bilder ....

ALERT - NOT ANXIOUS!
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/03/17 :  19:38:21  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
En låda är uppsläpad i lägenheten för att få lite grönt skinn pålimmat. Fronten ska putsas lite och oljas. Det är fispassning på basen medan diskanten har någon mm att flyta runt på.




ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:30:29
Go to Top of Page

Jazzskägg
fd. Mattias A

424 Posts

Posted - 2009/03/17 :  19:57:28  Show Profile Send Jazzskägg a Private Message  Reply
Snyggt jobbat bävermannen,,ska bli klart intressant att lyssna på dessa skinburkar (har du valt den långa slaglängden på basarna för att kunna återge infekterade svamparna??)

d,i,y amatör som inte riktigt vet hur man gör men det spelar ingen roll så länge det är skoj
------------------------Jazzskäggs byggtråd------
http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=72340
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/03/17 :  20:15:16  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Inga djävla svampar ska få passera dessa högtalare!

Notera att ytan på baffeln är lite rispig - hyveln gick illa åt träet men det blir så när det är så krångligt och med delar som är mjukare än andra.

ALERT - NOT ANXIOUS!
Go to Top of Page

Jazzskägg
fd. Mattias A

424 Posts

Posted - 2009/03/17 :  20:47:37  Show Profile Send Jazzskägg a Private Message  Reply
quote:
Inga djävla svampar ska få passera dessa högtalare!




Ja men en liten liten liten pytteliten flugsvamp


d,i,y amatör som inte riktigt vet hur man gör men det spelar ingen roll så länge det är skoj
------------------------Jazzskäggs byggtråd------
http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=72340
Go to Top of Page

acebowler
Member

1178 Posts

Posted - 2009/03/17 :  23:43:02  Show Profile Send acebowler a Private Message  Reply
Inga djävla svampar ska få passera dessa högtalare!



GM 70SE Nu kör vi!!

Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/03/23 :  15:43:41  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Första lådan har fått ett lager grönt skinn, inga mögelsvampar alltså. Har letat upp snygga svarta insexskruvar jämte islagsmuttrar och ska köra lite borrmaskin. Filtren ska lödas klara, hål för basreflexröret ska tas upp (baktill) och bakstycket samt fronten ska limmas på plats.


ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:33:36
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/10/10 :  16:29:27  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Jazzskägget mejlade mig och bad mig om de små piggelinpiller jag tydligen har fått. Men här finsn inga piggelinpiller, kanske jag genomgått Cardas quantum tunneling behandling (hur skrivar man ihop det där på ren svenska??). Efter att ha snott ihop en förstärkare från scratch, kommit till slutet på en annan, tagit itu med en tredje (och fjärde) lödde jag klart delningsfiltren till den o-ortodoxa.
Jag köpte en rulle 1,5mm2 kopplingskabel på Biltema eftersom jag villa hålla ner resistansen i kablarna i filtret även om det är högst marginellt och en struntsak visavi högtalarkabelns resistans, för att inte tala om resistansen i utgångstrafarna.
Filterkomponenter köptes från Strassacker i Tyskland eftersom de erbjöds bästa priser. Jag har gjort en del kompromisser eftersom jag inte ville spendera idiotpengar på idiotstora eller idiottunga filter. Inte heller ville jag stoppa in audiokomponenter som kostar 10 gånger mer än helt ekvivalenta standardkomponenter. Noterade att Jon Mark Hancock förefaller ha valt komponenter efter samma princip som jag, eller vise versa.
Härnäst återstår att fräsa hål för BR-röret och anslutningskontakten.


ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:35:20
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/10/10 :  17:48:07  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Terminaler; jag får köra lite slippapper på ytan för att få bort harts så skivan fäster ordentligt mot bakstycket. Kontakterna är köpta på VT4C för en spottstyver.

ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:34:53
Go to Top of Page

Elgstrand
Member

473 Posts

Posted - 2009/10/10 :  23:05:32  Show Profile  Visit Elgstrand's Homepage Send Elgstrand a Private Message  Reply
Läcker talare, roligt med en så pass rejäl 2 vägare.
Undrar lite om den ska stå på ett stativ eller hur det blir?

OT: Har skälv snickrat stolar och vet att det är lite att göra, roligt och tidskrävande.

Snyggt oavsett.

/Fredrik

Its not about vintage, its about good music.
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2009/10/11 :  09:11:55  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Det blir stativ. Tyvärr gör jag min sista termin på kvällskursen i träslöjd - den är dyyyyyyr!
Jag ska försöka snickar ihop ett fyrkantigt "trärör" av björk som får mörkbetsas, vilket sedan sätts på en platta. På toppen av röret ska jag göra någon sorts abrovink så man kan justera vinkeln på högtalaren.

Hancock förklarar i beskrivningen av högtalaren att han vlt ett så stort element som 8" för att få en djupare och renare bas än han fått med 6", 6 1/2" eller 7" även i en d'Apolito. Problemet han hade att lösa vara att ta fram ett MYCKET snävt filter.
Jag har sett ett "värre" bygge i HiFi World där det användes en 10" Audax med en Peerless-diskant.

ALERT - NOT ANXIOUS!
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2010/02/23 :  23:11:18  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Jag har faktiskt lyckats få tummen ur vagnen ganska skapligt senaste tiden, men så blir det när man är gräsänkling ...

Ikväll gjorde jag hål för portarna och limmade en extra klots på insidan av bakstyckena. Rören går bara genom extraklossen. På utsidan rundade jag av med fräsen.

Allt är ju nu klart, utam låda #2 där lite hål ska spacklas igen och lite grön t skinn ska limmas på.


(De fyrkantiga hålen är för terminalerna)


ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:34:33
Go to Top of Page

Gastone
Member

373 Posts

Posted - 2010/02/24 :  04:51:12  Show Profile  Visit Gastone's Homepage Send Gastone a Private Message  Reply
quote:
Jag har faktiskt lyckats få tummen ur vagnen ganska skapligt senaste tiden, men så blir det när man är gräsänkling ...

Tänk om en annan kunde säga detsamma...
Så det blev MDF aif !

/Anders
Bygger: Inget just nu...

Edited by - Gastone on 2010/02/24 04:52:16
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2010/02/24 :  07:36:45  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Det här är ett gammalt .... du blandar ihop det med Fonken. Fonkarna ska byggas i massivträ (furu). Detta är en gammal synd.

ALERT - NOT ANXIOUS!
Go to Top of Page

soundbrigade
Kyrillifil, 100.000-klubben

7304 Posts

Posted - 2010/02/25 :  22:05:27  Show Profile  Visit soundbrigade's Homepage Send soundbrigade a Private Message  Reply
Jag ska med några bilder och i korta ordalag beskriva en annorlunda ytbehandling.
Det är alltid ett elände att ytbehandla saker och ting, speciellt om de är gjorda av MDF. Massivträ kan man ju klarlacka, men MDF ... Jag som har (korsett)sömnad som andra stor hobby ser ju möjligheterna att använda olika textila material som ytbehandling. Sammet, taft och duchesse har vackra ytor men är inte speciellt tåliga. Dock kom jag av en slump på att jag kunde använda skinn. jag hade köpt några stuvbitar för ett spottstyver hos min tygaffär i Vänersborg - Birgits Stuv - och använt dessa med skapligt resultat på ett par småhögtalare med Tangband-element. Nu hade jag kommit över skinnbitar från skrotade skinnsoffor på Erikshjälpen. Speciellt ett grönt skinn verkade passa ganska bra här.

Så här gör jag:
Jag är färdig med min låda, alla hål spacklade och jag har (ska ha) gått över alla ytor med slippapper för att rugga upp ytan och slipa bort den harts som med tiden trängt fram och försvårar för limmet att fästa. Jag har också rundat alla hörn; skinn är trots allt ganska styvt och kommer att att vika sig vid skarpa hörn utan en rundning är oundvikligt. Jag har också brytit framkanten på lådan mot fronten/baffeln. Där ska skinnet vikas in 2-3 mm av estetiska skäl.


Nu är bitarna inte så stora att en bit täcker en hel högtalare utan jag får skarva. Jag tar ut lagom bra skinnbitar och skär kanterna rena. Den här eminenta satsen med skärmatta, linjal och rullkniv kommer väl till nytta.


jag skär till tillräckligt många skinnbitar för att det ska räcka runt; här har jag nog 2cm överskott. Nu minns jag inte hur jag fogade samman bitarna, jo det minns jag iofs, men hur jag hade ihop dem när jag sydde dem. Jag får sova på saken. Återkommer imorgon.

ALERT - NOT ANXIOUS!

Edited by - soundbrigade on 2020/04/09 22:34:06
Go to Top of Page
