 Posted - 2009/02/01 : 02:37:10
|
Då drar vi igång.
Till att börja med så skulle jag vilja förklara bakgrunden till detta projekt. Under hösten 08 så läste jag kurs i elektroakustik och högtalarkonstruktion och ambitionen var att under våren skapa något.
Nu har då tiden blivit god för att sätta igång något. Anledningen till att jag ger mig in i tävlingen också är en morot för mig själv att bli klar i någorlunda tid och att åka på DIY träffen som kommer.
Ni kommer nog också snart upptäcka vad den har influerats av och vilka konstruktionslösningar som valts.
Målsättning med bygget är att göra en dynamisk högtalare som spelar med god musikalitet och mycket stampa takten känsla. Hög upplösning uppåt i registren och "Schwung" som heter duga =)
Så där är ribban lagd.
Så till konstruktionen. B&C entums driver kommer att spela i ett Kugelwellen horn med delning kring 1,5kHz mer exakt anges efter mätningar.
Neråt i frekvens kommer B&C 8tum 8NDL51 att spela i en Transmissionline lösning. Enligt laborerad dimensionering så kommer det att finns gott om output ner till ca 30Hz.
Simuleringar och ritningar kommer lite senare. |
Akustikchef på Sounds of Science
|
Edited by - Andrén on 2009/02/04 12:12:22 |
|
|
Magils
Member
7061 Posts |
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/04 : 12:21:49
|
Här har vi en bild på simulering av Transmissionline lösningen.
Ripplet över 100Hz kommer att dämpas bort och ska inte påverka tonkurvan.
Edit: Detta är alltså svaret vid 50cm till bakvägg.
 |
Akustikchef på Sounds of Science
|
Edited by - Andrén on 2009/02/04 15:54:05 |
 |
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/04 : 12:23:42
|

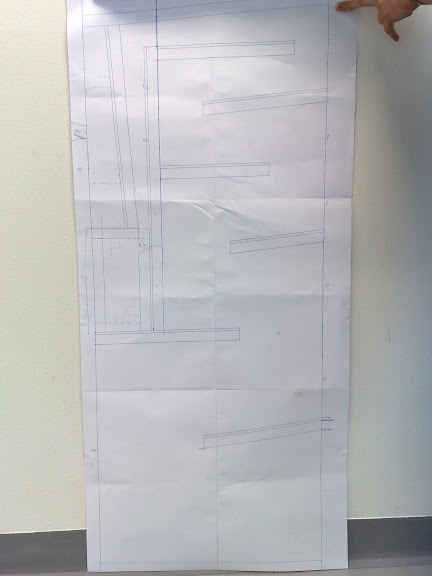

Ungefär i detta stadium är jag nu, har skalat upp ritningen och försöker få en uppfatning om hur stort det blir och hur det kan tänkas se ut.
 |
Akustikchef på Sounds of Science
|
|
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/04 : 12:28:23
|
Bild ovanifrån hur det skulle kunna se ut uppskalat
Preliminär ritning: Det återstår en lösning hur vi skall fästa in hornet på ett smidigt sätt.
 |
Akustikchef på Sounds of Science
|
|
|
|
asto
Member of Nerikes Audiofiler
2011 Posts |
Posted - 2009/02/04 : 15:50:53
|
| Bättre sent än aldrig, detta blir ju riktigt coolt. Välkommen in i tävlingen. |
|
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/04 : 15:53:08
|
Tackar!
|
Akustikchef på Sounds of Science
|
|
|
|
Magils
Member
7061 Posts |
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/04 : 16:13:39
|
| Ja, det "visar" väl sig ;) |
Akustikchef på Sounds of Science
|
|
|
|
ztenlund
Administrator, RödaTråden-vinnare, 300.000-klubben
8776 Posts |
Posted - 2009/02/04 : 16:21:27
|
Jag har vissa misstankar om vem det kan vara.  |
Har du synpunkter på något? Hör gärna av dig via PM!HiFiForum.nu's
Artikelregister | Regler |
|
|
|
Tobbe_L
Klubbmästare i AÖ
9028 Posts |
Posted - 2009/02/04 : 19:43:26
|
Cooolt
Tror att en viss herr P har med ett finger lite här o var |
Jag är inte dum....
Jag har bara otur när jag tänker |
|
|
|
Magils
Member
7061 Posts |
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2009/02/04 : 21:40:42
|
Hur kan ni tro det
Tobbe, det är dina basar... |
|
|
|
martinsson
100.000-klubben
3311 Posts |
Posted - 2009/02/04 : 21:41:57
|
nix, det kan aldrig vara PP, kolla på lådornas storlek :)
Det här ska bli riktigt kul att följa, mer bilder snälla. |
martinssons DIY funderingar och projekt - http://www.martinsson.cc/blog/ |
|
|
|
edison
N.A.udiophile
2529 Posts |
Posted - 2009/02/04 : 23:06:23
|
Ja, detta verkar fräckt;-)
Välkommen Andrén! |
SACD/DVD-Audio: Pioneer DV-575A / CD: Sony CDP-X3000ES / LP: H/K T60 & Ortofon OM40 > Vincent RIAA > ACURUS Line Pre L10 > slutsteg ACURUS A100 > > Högtalare: 'Projektbygge' "The Pretender", en stativare m Seas Excel 5" & SS 2905/9300
(Vilande: en fn trasig Edison60, samt högt.bygge med Seas Excel 8" (pappkon) & Scanspeak D9300) Nystartat bygge: SEAS 25F-EW bas + Scanspeak D2905/9300 diskant. Sluten låda på 33 liter, vilken skall bli aperiodiskt dämpad. |
|
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/06 : 12:03:38
|
Live Feed från Ångström. Ingenjörerna i arbete.
 |
Akustikchef på Sounds of Science
|
|
|
|
Tobbe_L
Klubbmästare i AÖ
9028 Posts |
Posted - 2009/02/06 : 12:35:40
|
| Då får vi hoppas att jag får elementen innom en rätt snar framtid |
Jag är inte dum....
Jag har bara otur när jag tänker |
|
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/06 : 12:41:08
|
Såhär skulle det kunna se ut.
Måtten blir(BxHxD): 55x122x30 [cm]
Vänligen bortse från det sträcket som avdelar horngången högst upp i bild.
 |
Akustikchef på Sounds of Science
|
|
|
|
PetterPersson
Brutal-Harry 2007, 100.000-klubben
5803 Posts |
Posted - 2009/02/07 : 07:59:56
|
Bygghandlar´n öppnar kl. 9 idag. Här ska det bygga i raketfart! Allt
är planerat in i minsta detalj. På med hörselskydd och ansiktsmask
så kör vi |
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2009/02/07 : 09:18:26
|
Entusiasmen går inte att ta miste på!!! [D]
Kör hårt pojkar! |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
asto
Member of Nerikes Audiofiler
2011 Posts |
Posted - 2009/02/07 : 10:03:04
|
quote:
Måtten blir(BxHxD): 55x122x30 [cm]
Oj, blir lådan verkligen så bred som 55cm |
|
|
|
softishman
Member
602 Posts |
Posted - 2009/02/07 : 16:47:52
|
| Då var det dags då tillslut.... har hört ordet kakel några ggr redan.... Spännande, blir nog bra det där tillslut! |
|
|
|
asto
Member of Nerikes Audiofiler
2011 Posts |
Posted - 2009/02/07 : 17:02:12
|
Ja, grabbarna lär få "Ånga på" om de ska bli klart...
|
|
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/08 : 13:40:01
|
Dags för lite uppdateringar från gårdagens byggande:
Så här lycklig kan man vara med en borrmaskin =)

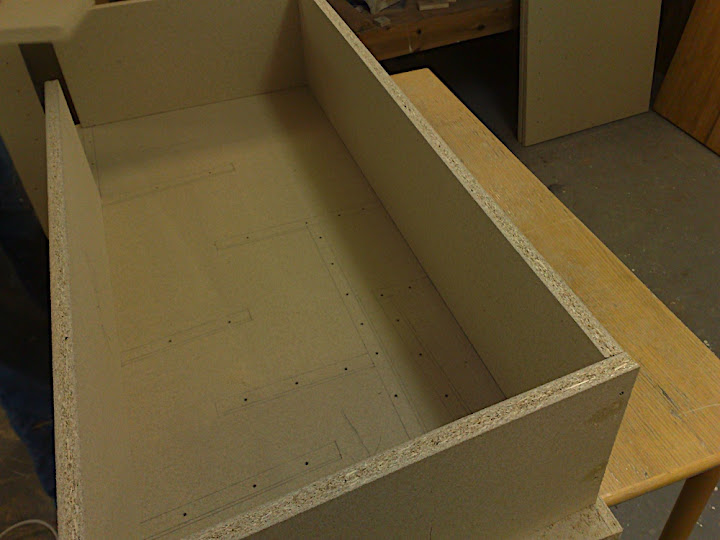

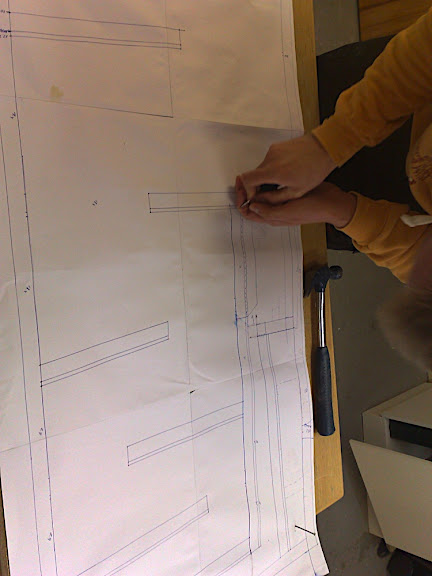

Överföring av ritning till spånskivan

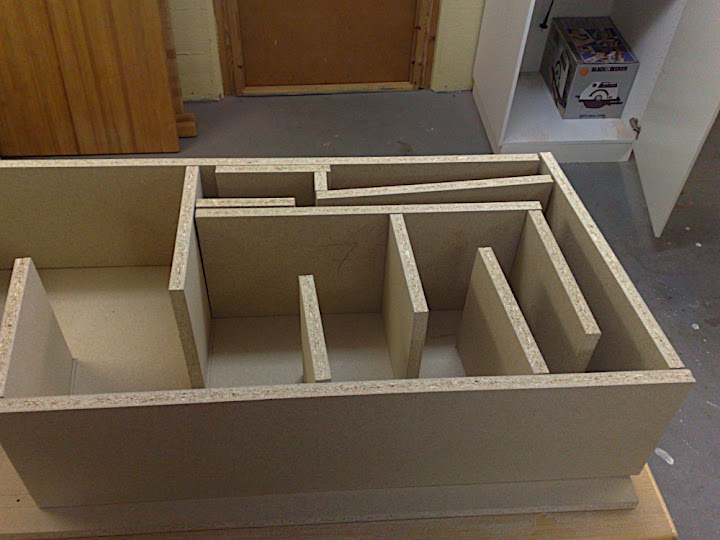

Efter lite sågande och pusslande så ser det ut som följer
Här har vi hemligheten i bygget. Skall det vara stumt så ska det.
Vi kör det säkra före det osäkra och använder livrem och hängslen.
På 22mm spånskiva så lägger vi kakel =)
Så stadigt (läs tungt) är bara förnamnet, och som tur är så har vi hiss i huset så sparas en och annan rygg, då lägenheten är ca 9våningar över byggplatsen =)
För att kaklet ska bli "rakt" och fint samt i rätt storlek så gör vi på följande sätt.
Vi ritsar.
och sedan så
Blir det rakt och fint =) Har man ingen kakelskärare så använder man sig av det som finns tillgängligt.
och lite spillbitar
|
Akustikchef på Sounds of Science
|
|
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/08 : 13:44:33
|
quote:
Oj, blir lådan verkligen så bred som 55cm
Tryckfelsnisse har ju förstås varit farten
Den blir bara 30cm  |
Akustikchef på Sounds of Science
|
|
|
|
Andrén
Medlem i AÖ
557 Posts |
Posted - 2009/02/08 : 13:47:02
|
quote:
Hur många poäng ger denna "kursen" då + Är Andrén chefs-ingenjören månne
Blir skoj att följa slutspurten iom denna tråden
Kursen ger noll poäng, men massor av välljud.
Chefsingengör och projektledare är herr Andrén, med volontär arbetande PetterPersson i tätt släptåg |
Akustikchef på Sounds of Science
|
|
|
|
