| T O P I C R E V I E W |
| Grahnbarr |
Posted - 2018/10/23 : 21:56:55
Circlomanen skissade upp ett alternativ till THAM-6 i den här trådenhttp://www.hififorum.nu/forum/topic.asp?TOPIC_ID=95762
Jag har byggt två styckern tham-6 redan varav den första lådan inte blev så snygg så tänkte ändå bygga om den och varför då inte testa Circlomanens idé.
Här bygger Circlomanen den stora varianten http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=95766
Började bygget med att kapa upp lite 18mm furuskivor.
Fick även fräst lite hål. Basporten fick en omgång med radiefärsen.
Fortsätter troligen till helgen med att bygga ihop allt.
|
| 16 L A T E S T R E P L I E S (Newest First) |
| Circlomanen |
Posted - 2018/12/21 : 20:59:57

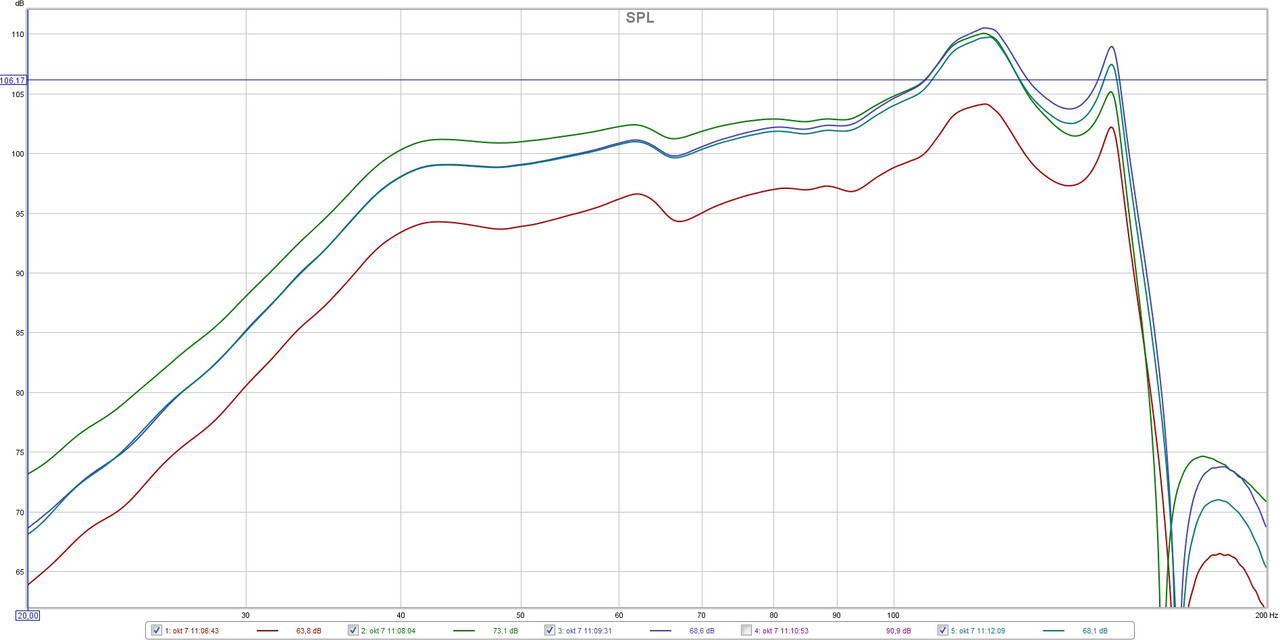

Här är mätt SPL och Group Delay på lite olika ställen inne i frontresonatorn på min 10 tums H-ROAR.
Jag ville se om det var nån skillnad och visst finns det nån dB skillnad mellan tex mynningstappen vid elementet och mitten av Helmholtz-kammaren.
Jag gjorde mätningarna när jag funderade på var porten skall vara. |
| soundbrigade |
Posted - 2018/12/20 : 16:45:00
Fanns det inte ideer om att placera mikrofonen inne i lådan, nångång nånstans?! Lite OT, men jag började grubbla när jag läste Circlos inlägg. |
| sladdbarn |
Posted - 2018/12/20 : 12:16:23
Om man bara kollar kurvor så ser den ju ut att slå tham6 med hästlängder! |
| Grahnbarr |
Posted - 2018/12/20 : 09:57:11
Här kommer mätningar med mikrofonen 1cm in i mynningen. Ingen smoothing.
Tycker verkligen inte den gör bort sig mot THAM6
Mycket enklare att bygga än THAM6 men THAM6 är ju smidigare format.
Ska lyssna lite mer på dom men kan rekomendera designen för dom som vill prova.
Tack Circlomanen, säg till om jag ska göra nån mer mätning. |
| Grahnbarr |
Posted - 2018/12/18 : 21:48:34
quote:
Är det olika impedans på elementen och har du kompenserat för skillnaden i mätningen isåfall?
Samma element i båda lådor
quote:
Om du kan/orkar/hinner så vore en (jämförande) mynningsmätning väldigt intressant!
Är långledig i jul så ska försöka fixa det. |
| Circlomanen |
Posted - 2018/12/18 : 21:36:28
Med mikrofonen en meter från högtalarna så får du med det mesta av ditt rum och dess bidrag. H-ROAR65 verkar ha både högre verkningsgrad och större användbart omfång dvs den går högre upp i frekvens. Är det olika impedans på elementen och har du kompenserat för skillnaden i mätningen isåfall?
Den lilla skillnad (utöver ovanstående) som H-ROAR65 har mot THAM6 är väl en anings jämnare responskurva i ditt rum. Det beror nog troligtvis på en större front-yta på själva lådan vilket ger ett mer bredbandigt baffelstöd och ett mindre avstånd från mynning till bakvägg. Två egenskaper som tillsammans borde kunna jämna ut responskurvan mätt i ett verkligt rum.
Om du kan/orkar/hinner så vore en (jämförande) mynningsmätning väldigt intressant!
quote:
Barn, hus, jobb och allt annat har gjort att jag inte haft någon tid
Tycker mig känna igen det där!
Mvh Johannes |
| Grahnbarr |
Posted - 2018/12/18 : 21:01:24
Ber om ursäkt för tystnaden i tråden. Barn, hus, jobb och allt annat har gjort att jag inte haft någon tid eller lust för hifi det senaste.
Har kanske lyssnat 2 timmar sammanlagt sedan jag byggt klart dom så kan inte utala mig så mycket om ljudet.
Märker ingen jätteskillnad mot THAM-6 vilket inte är något dåligt betyg iaf
Men ikväll drog jag fram mikrofonen och startade REW för att mäta lite iaf.
Är verkligen inget mätproffs men nått fick jag ut
På grafen nedan är mikrofonen placerar ca. 1meter ifrån myningen på dom båda hornen.
Dom står på samma ställe i rummet.
Grönt är ROAR och lila är Tham-6.
Ingen smoothing.
10-200hz
|
| Circlomanen |
Posted - 2018/11/15 : 18:39:34
Med tanke på tystnaden i denna tråden så utgår jag ifrån att du inte är helt nöjd med den.
Jag vill bara tipsa om att man kan styra ljudkaraktären rätt mycket genom att dämpa frontresonanskammaren med hjälp av lite tyg, ull, dämpmatta, handdukar, frugans favvotröja som du hatar eller liknande.
Det gäller såklart även inne i själva pipan, men störst effekt får man genom att dämpa frontresonans-kammaren. |
| Grahnbarr |
Posted - 2018/11/11 : 14:09:12
quote:
Nu är det "imorgon"..............
Nu spelar dom men har inte hunnit lyssna så mycket. Ska försöka få tid ikväll.
Men verkar lovande |
| Circlomanen |
Posted - 2018/11/11 : 10:55:52
quote:
nu får det torka tills imorgon innan det blir provlyssning
Nu är det "imorgon".............. |
| Grahnbarr |
Posted - 2018/11/10 : 17:19:04
Äntligen fått tid att fortsätta med bygget idag.
Här är alla väggar monterade och elementet sitter på plats.
Körde en omgång med silikonsprutan också för att täta alla skarvar.
Eftersom fronten är dubbla skivor så skruvade jag första skivan så det skulle bli tätt med alla mellanväggar och sedan limmades "yttre" fronten på så slapp jag alla skruvhål.
Alla tvingar jag ägde åkte fram och nu får det torka tills imorgon innan det blir provlyssning. |
| Dr.G |
Posted - 2018/10/25 : 13:59:09
Tjusigt! Så snart huset är färdigrenoverat, garaget städat och carportbygget är klart så skall jag genast slänga ihop en också! Lär inte bli lika snygg dock... |
| Circlomanen |
Posted - 2018/10/25 : 08:04:27
Kul att se ett bygge av mina ideer! Det ser ut att bli rejält mycket snyggare än min framstressade spånplatteprototyp. Jag snabb-byggde en prototyp då jag inte gillar att rekommendera saker jag inte vet fungerar.
Jag ser fram mot hur du tycker att den presterar.
Mvh Johannes |
| martinsson |
Posted - 2018/10/24 : 19:29:29
Härligt! Ska bli kul att ta del av dina intryck, tack för att du delar med dig. |
| sladdbarn |
Posted - 2018/10/24 : 13:50:43
Trevligt att du delar med dig, vi tröttnar aldrig på byggtrådar! |
| Tomas J |
Posted - 2018/10/24 : 00:00:51
Kul!
Kör så det ryker! |
