| T O P I C R E V I E W |
| solhaga |
Posted - 2013/01/12 : 19:26:27
AMT:er har ju börjat bli populära.
En snabbkurs och en till.
På diyaudio har båndsei en tråd om hur man kan göra sin egen.
Detta inspirerar naturligtvis...
Så om någon på forumet har erfarenheter, dåliga eller bra, som hen vill dela med sig så är det mycket välkommet.
Det får bli ett diskantelement först.
Edit: Bytt rubik, Mk II börjar på mitten av sidan 11. |
| 25 L A T E S T R E P L I E S (Newest First) |
| solhaga |
Posted - 2015/10/14 : 07:33:21
Det finns chans att se och lyssna via dessa alster på den lilla DIY mässan i Jönköping 24/10. |
| solhaga |
Posted - 2015/09/02 : 15:49:11
Mätning från 50 cm på respektive högtalare, 1/6 oktavs glättning, tredjetonsdistorsion visad.
Ändrade PEQ till 4800 Hz, - 4 dB.
Jag tror att jag är färdig med motorkonceptet (för den här gången).
Vågledaren och membranet kan förbättras avsevärt dock.
Är inte riktigt där i HF än (membran) och skulle behöva lyfta LF någon dB (membran och vågledare)
Vad det gäller membranet så skulle framförallt vikjiggen må bra av en genomgång/förbättring; den är lite glappig och oprecis. Det kan dock bli en svår uppgift.
Att beräkna och prova ut vågledare är däremot en smal sak (?); det är ju bara att skruva dit en lämplig kurvatur utanpå den befintliga bäraren.
Tar gärna emot lyssningsintryck, det är bara att maila (helst, får inga notifikationer från forumet längre) eller PM:a |
| solhaga |
Posted - 2015/08/29 : 22:38:56
Det har hänt en del med AMT:erna men nu är två klara.
Så här mäter de.
Distorsionsnivåerna skiljer lite i LF pga olika rumspåverkan även i HF skiljer det lite.
Men de har tillräckligt liten skillnad i frekvenssvar.
Nästa mätningar blir i riggen.
Dels för att få fram en bra vågledaren men även för att se om någon dämpning eller diffraktion behövs bakom AMT:en.
Lade PEQ - 6dB vid 5 kHz och Q = 1.
Lyssnade på Ben Harpers Gold To Me (Tack Eri!) och bestämde mig för att sänka nivån till DAC:arna som matar slutstegen till AMT:erna med 3 dB.
Lite fler låtar:
Sunrise #8212; Norah Jones, perfekta oooon
Revolving Door #8212; Joyce Cooling, inga durrningar. För första gången kunde jag lyssna på Joyce solon utan rädsla.
Detroit #8212; Marcus Miller, Marcus flyhänthet på basen låter än mer oöverträffbar.
Never Let Me Go #8212; Jeanette Lindström & Steve Dobrogosz, nära till tårarna nu.
Efter ett drygt halvt års arbete med Mk II klappar jag mig själv på axeln... |
| Mathias på Öckerö |
Posted - 2015/06/14 : 23:59:31
Grymt Solhaga!
|
| solhaga |
Posted - 2015/06/14 : 15:11:48
Google Photos har ändrat det sätt som man kan länka bilder.
Det verkar inte som denna forumprogramvara klarar detta.
Så jag får hänvisa till mina trådar på faktiskt.se och diyaudio tills vidare. |
| solhaga |
Posted - 2015/05/17 : 20:35:11
Lite diskussion med onni på faktiskt/diyaudio om vad som påverkar kompliansen ledde till ett membran med 4,5 mm breda aluminiumstrippar istället för 5,5 mm.
Fortfarande en acceptabel resistans om 8,5 ohm.
Här en jämförelse mellan v3 som hade 5,5 mm och den nya v4 med 4,5 mm:
SPL för v4 är 111 dB/1m @ 9 kHz.
Jag fäster nu membranet på insidan av mässingsstavarna med VHB-tejp, sitter som berget.
Har dock inte "avdurrat" infästningen i motorn än, så distorsionsnivåerna är lite höga i LF.
Det får bli ett senare problem dock.
Och för er alla mätnissar därute:
Version 4 raw:
1/24 octave smoothing:
1/18 octave smoothing:
1/12 octave smoothing:
1/6 octave smoothing:
1/3 octave smoothing:
 |
| solhaga |
Posted - 2015/05/05 : 14:08:19
Givetvis. Att jag inte har tänkt på det förut.
Antar att det beror på att de första membranen var 800 mm långa och sedan har jag inte tänkt om sedan dess. Med bara 350 mm stora membran så är ju en sådan har metod fullt görbar.
Det måste ju bli lättare att applicera en styvare aluminiumfolie på en pappersbärare mot en uppsträckt tejp än tvärtom. Med en 360 mm bred tejp hade det varit omöjligt. Det blir inte så mycket spill heller.
Tack Matti! |
| Matti H |
Posted - 2015/05/05 : 13:24:05
Kanske sträcka ut tejpen på en skiva med en teknik som används till ESL membran.http://jasondiyaudio.blogspot.se/2008/01/diaphragms.html
Fast man behöver ju inte sträcka tejpen men väl på den helt plan!
|
| solhaga |
Posted - 2015/05/05 : 08:37:53
quote:
"Ramen" blir nog två mässingsplattstänger, 7 x 2,5 mm. Jag borrar ett hål i vardera ändan och hänger upp stängerna i mutterstängerna med hjälp av något elastiskt.
Membranet sitter fast i stängerna mha silikon.
Skulle det durra längs magnetraden så kan jag pluppa dit ytterligare silikon.
Ytterligare tester visar att det måste pluppas silikon. Eventuellt så måste även toppen och botten fixeras.
Får nog kosta på mig en bredare tejp i alla fall. Detta för att öka kompliansen.
En bättre appliceringsmetod krävs också, det blir väl många veck med nuvarande jigg. |
| solhaga |
Posted - 2015/05/04 : 13:12:57
Ja, du hörde ju Mk I när jag var i Kristianstad för ett år sedan.
Känns dock som jag måste höja ribban några snäpp nu; Mk II måste ju vara bättre än Mk I. |
| Schack |
Posted - 2015/05/04 : 12:54:28
Att du bara orkar
Ser mycket bra ut. Hoppas man nån kan få lyssna på dem också.
Per |
| solhaga |
Posted - 2015/05/03 : 09:03:33
Vi diskuterande diskantnivån hos AMT Mk I lite, om än "brilliant" så kan den vara tröttande vid lång lyssning vid hög volym.
Att medvetet låta den falla från 1000 Hz eller så kan vara en lösning; att inte eftersträva ett rakt frekvenssvar alltså.
Jag lyssnar normalt inte så länge vid hög volym, så det kan vara därför jag inte upplever detta problem; jag vill höra alla detaljer klart och tydligt.
Eller så faller min hörsel av tidigare än andras. Det skulle dock vara lätt att justera frekvenskurvan i DSP:en.
Vi spelade ju aldrig på MK II, med vi hade många diskussioner kring konstruktionen och dess mätresultat:
Vi gjorde en korrelation av mina mätmetoder/mikrofoner med hjälp av MattiHs medhavda ECM800 med kringutrustning. Än en gång ett stort tack till Matti för detta!
(Jag fick lära mig vikten av att ha en låång mikrofonbom vid mätningar)
Det kan vara bra att låta vågledaren starta redan mellan polstyckena.
Nu har jag bara ett hinder för luften att ta den vägen.
CD-vågledaren behöver inte vara så stor, borde räcka med baselementdiametern. På så sett kan AMT:en fås mer integrerad i baffeln
(Kanske 900 Hz-distorsionen kommer från vibrationer hos den primitiva vågledaren, den är ju ganska ranglig.)
Kan man göra något åt toppen vid 10 kHz? Eftersom det är lätt att justera det i DSP:en så kanske det inte är värt att försöka, men om man skall kunna använda AMT:en passivt, så måste detta åtgärdas. Här tror jag att man får arbeta med membranet. |
| solhaga |
Posted - 2015/05/02 : 20:45:23
Tack PG.
Distorsionstoppen är förresten nog bara mätfel; mätte 35-37 cm framför de gamla högtalarna och eftersom AMT är en dipol... |
| PG Jeppsson |
Posted - 2015/05/02 : 18:53:57
Imponerad är bara förnamnet........
PG |
| solhaga |
Posted - 2015/05/02 : 10:11:44

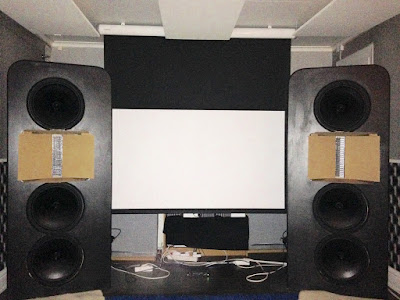

Båda klara, så nu har vi stereo.
Gjorde de första mätningarna: + 10 dB i SPL, avsevärt lägre distorsion och... inga durrningar!
Verkligen inte illa för den första prototypen.
Får dock jobba lite med distorsionstoppen strax över 900 Hz.
Rött är Mk 1, Blått är Mk II.
Svep från 125 Hz, smoothing 1/3 oktaver.
Precis i tid, om 45 minuter kommar första gästen i min öppet-hus-dag. |
| solhaga |
Posted - 2015/05/01 : 23:36:48
Tack, Mathias!
Jag får passa på och tacka för de förslag du har gett mig under detta projekt (och andra).
Jag skulle nog ha låtit vattenskära polstyckena i stället för laser; det blev nu en hel del att slipa.
Å andra sidan så vet jag inte vad det hade kostat med vattenskärning, tyckte nog att laserskärningens 15:- styck inklusive moms och ställkostnad var ett bra pris.
Andra membranet är nu ute ur ugnen och skall in i en ram, några vändor med silikon så har jag STEREO.
Precis lagom för morgondagens öppet hus... |
| Mathias på Öckerö |
Posted - 2015/05/01 : 22:39:26
Grattis!!! |
| solhaga |
Posted - 2015/05/01 : 15:28:50
Tack Wader.
Snart dags för provspelning...
Gjorde Q&D vågledare först:
Kopplade in och gjorde en första provspelning med Ben Harper: Gold to me.
Rysning...
Måste bygga färdigt den andra.
Sedan skall det mätas.
|
| Wader |
Posted - 2015/04/30 : 12:21:56
Måste säga att jag är djupt imponerad av din tålmodighet och förmåga att driva projektet i hamn. Spännande som tusan. |
| solhaga |
Posted - 2015/04/30 : 07:15:51
Färdigvikta membranet, ännu ej inramat:
(Ursäkta den dåliga fotokvalite'n, tagit med iPhonen.)
"Ramen" blir nog två mässingsplattstänger, 7 x 2,5 mm. Jag borrar ett hål i vardera ändan och hänger upp stängerna i mutterstängerna med hjälp av något elastiskt.
Membranet sitter fast i stängerna mha silikon.
Skulle det durra längs magnetraden så kan jag pluppa dit ytterligare silikon.
Provmontering i motorn:
Alla mått verkar att stämma så ett membran till kan tillverkas.
Kunde inte motstå frestelsen, kopplade in min iPhone redan här och det spelade.
Kommer att göra primitiva vågledare så att jämförande mätningar mot Mk I kan göras. |
| solhaga |
Posted - 2015/04/28 : 22:52:05
Tack Matti.
Det är egentligen gammal skåpmat, men det här är ett sätt för mig att dokumentera och kanske kan någon kommentar leda till någon förändring eller förbättring. |
| Matti H |
Posted - 2015/04/28 : 20:53:28
Ser riktigt bra ut
Fantastiskt arbete Solhaga! |
| solhaga |
Posted - 2015/04/28 : 19:58:11
Dags att låta membranet komma ut ur jiggen:
Klart godkänt:
Att det är lite fransigt i kanterna gör inget; det skall ändå klippas bort.
Fixering av ändarna, borde dubblera denna jigg. Nu måste silikonet torka innan jag kan göra andra sidan.
 |
| solhaga |
Posted - 2015/04/28 : 19:56:22
Vikning:
Varannan höger/vänster. Lite mellanlägg behövs för att inte få linjalerna att vinkla sig i ytterkant:
Tja, sedan är det bara att börja vika:
Färdigt och dags att skjussa in i ugnen; 170 grader i 25 minuter:
 |
| solhaga |
Posted - 2015/04/28 : 19:54:02
På med lite puder för att binda eventuella limrester:
Hela membranet väger in på 6,4 gram. Den rörliga massan kommer dock att bli något lägre eftersom återledarna inte ingår.
Med en krokodilklämma på mellanflärparna är resistansen 7,5 ohm. |
