Bernt tweakar en Cambridge CD

Av: Bernt

Datum: Maj

Plats: Göteborg

Det oprövade artilleriet, så var det dags för ett tweak som jag läst om men aldrig testat och konstigt nog ingen annan i min bekantskapskrets heller. Det handlar om avstörning, den artikel jag läste gjorde gällande att dac-kort ofta är ett enda sammelsurium av störningar på radiofrekvens. Det man gör är att löda in små drosslar i serie med varje strömförsörjning på IC-kretsarna.

Man skär av banan på kretskortet och löder in en drossel över avbrottet.

Detta hittade jag i en artikel av Guido Tent:
http://skyscraper.fortunecity.com/...superior_supply_decoupling_in_dac1
http://skyscraper.fortunecity.com/...superior_supply_decoupling_in_dac2
http://skyscraper.fortunecity.com/...superior_supply_decoupling_in_dac3
http://skyscraper.fortunecity.com/...superior_supply_decoupling_in_dac4
(klicka på länkarna för att få fullständig adress)

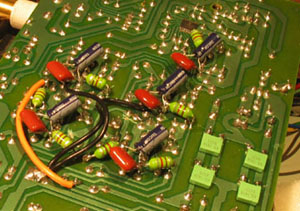

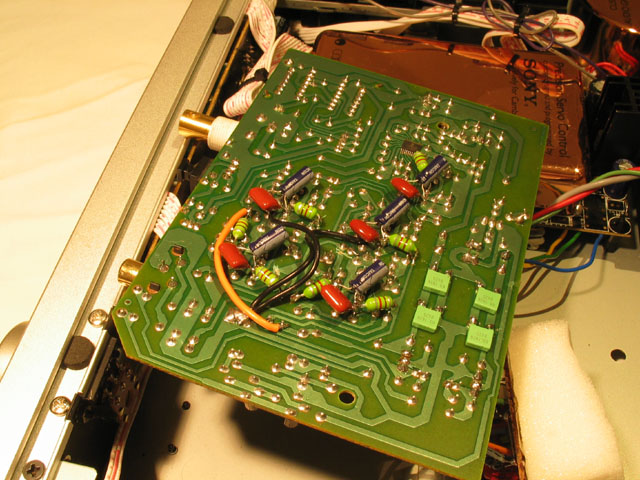

Här har det tillkommit små miniatyrdrosslar

Jag hade ett antal drosslar på 0,8 mH liggande. Jag lödde in en drossel på D/A-omvandlaren, kopplade in och provlyssnade en stund, lödde in på nästa OPA604 och provlyssnade mellan varje operation.

Efter hand som jag lödde in dessa små drosslar fick spelaren en helt annan diskantåtergivning. Nu började det låta bra, nästan som en riktigt fin spelare!
Tydligaste skillnaden var det när drosseln för D/A-omvandlaren kopplades in.

Denna typen av avkoppling har också varit uppe för diskussion på forumet. Det finns fler sätt att gör den på, tex kan den göras med ferritpärlor också, eller kombinera ferrit och drossel, eller...

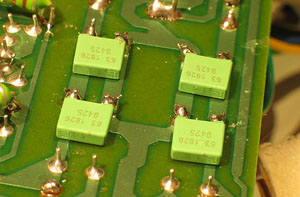

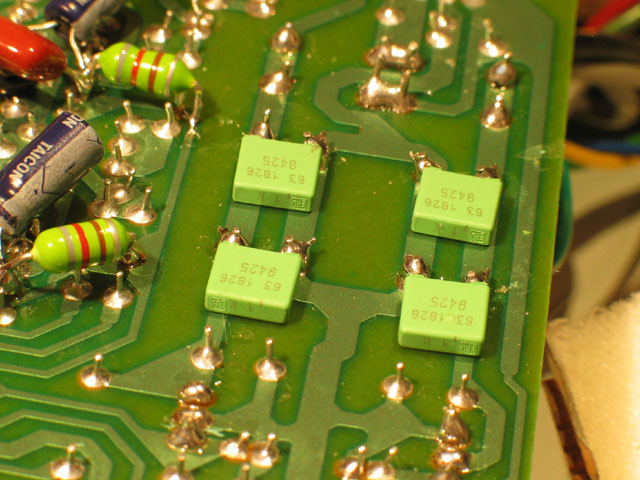

Avkoppling på undersidan av elektrolytkondingar i strömförsörjningen

Nu var det återigen dags att jämföra med Dynamic precision DAC'en. Avståndet mellan dem hade krymt på ett påtagligt sätt. Dac'en spelade bättre på alla parametrar, men D500SE gjorde inte bort sig som förra gången då det var absolut utklassning. D500Se hade lite sämre upplösning och en diffusare ljudbild. Diskanten stack ut lite grann. Men det var ljusår ifrån vad den spelade i orginalutförande.

Vi gjorde också en jämförelse emot en Sony SCD777ES med liknande resultat. Vi kunde dock enkelt konstatera att avståndet mellan Sony'n och D500Se var mindre än mellan D500SE och Dynamic/wadia kombinationen.

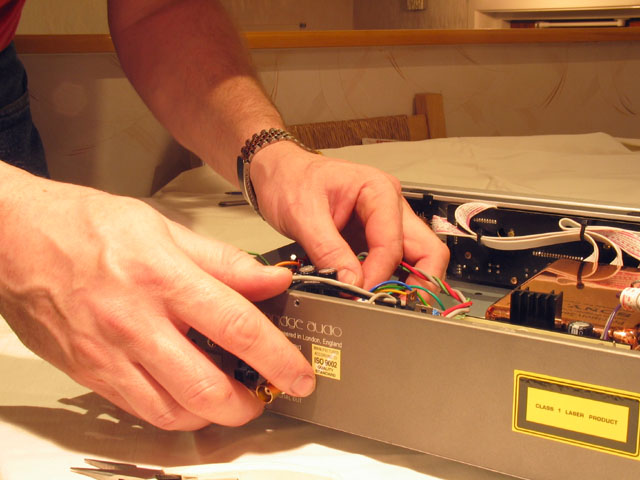

Här håller jag handen för första steget i nästa kapitel…

Det som har gjort störst skillnad så här långt var att få in de små drosslarna. De gjorde rena mirakler för ljudet. Elektrolyterna i signalvägen hade jag faktiskt inte lagt märke till i det här läget – men vänta bara!

Komponenter:
5 st OPA604
10 st miniatyrdrosslar, ca 1 mH
6 st elektrolytkondensatorer, 4,7uF
6 st polypropenkondensatorer 100 nF
3 st LM317
1 st LM337
4 st motstånd, 470 ohm
4 st motstånd 3,9 kohm
4st elektrolytkondingar, 22uF
Lämplig strömförsörjning +/-15V

Hemma hos Pac kan man dels löda, dricka kaffe och få bättre kort

Jag hoppas att Ni har tyckt om att läsa så här långt. Jag tror att jag avslutar denna artikel med en Kiosk-vältare...

Hur skall man få till det där sista som går att få ur min D500SE?

Ja, det blir nästa kapitel i denna artikelserie, där blir det hemmaplan för mig – rör!

P.S. Jag kan säga så mycket som att vill man komma vidare och följa de stegen jag tar så skall man inte börja skruva i sin spelare än. I nästa artikel åker nämligen mycket av det som gjorts i denna artikeln ut...

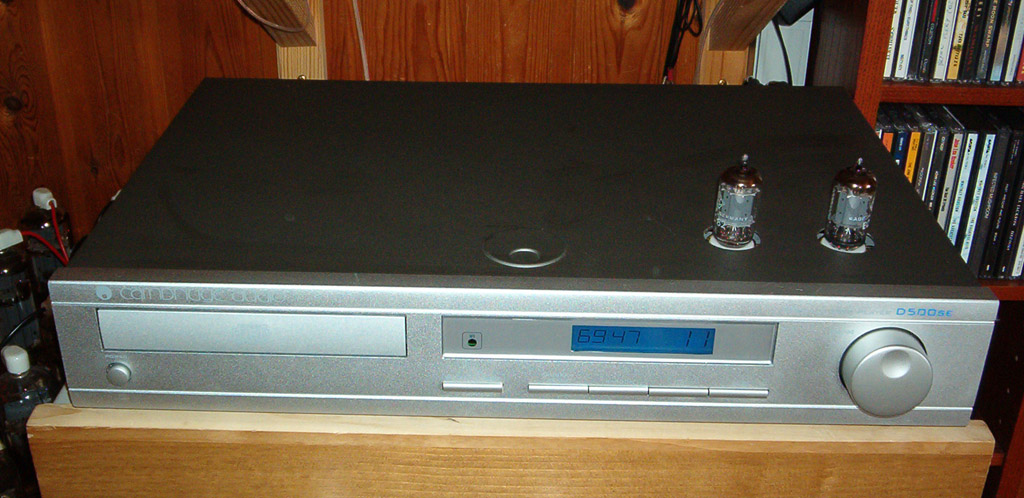

En försmak
