Bernt tweakar en Cambridge CD

Av: Bernt

Datum: Maj

Plats: Göteborg

Nu började det hända saker med ljudet... En hel del trevliga saker skedde, mer tyngd och kontur i basen och lite mjukare och behagligare ljud. Uppåt lät det fortfarande rått och hårt, men att jag var på rätt väg rådde det inga tvivel om.

Nästa steg blev att ordna upp spänningsregleringen för DAC-kortet. Regleringen sköttes av en 7905 och tre 7805-kretsar, de är enkla och billiga regulatorer med tydliga begränsningar. Dessa byttes mot en LM337 och tre LM317. Dessa kretsar har inte samma benkonfiguration som 7905/7805 vidare behövs det en del motstånd för att ställa spänningarna så det blev till att göra "point to point wiring". Man kan gå vidare och göra ytterligare förbättringar efter LM337/317, tex kan man montera en shunt för att rensa upp i det kvarvarande bruset. Ett exampel på hur man kan göra finner du här: http://www.wenzel.com/documents/finesse.html

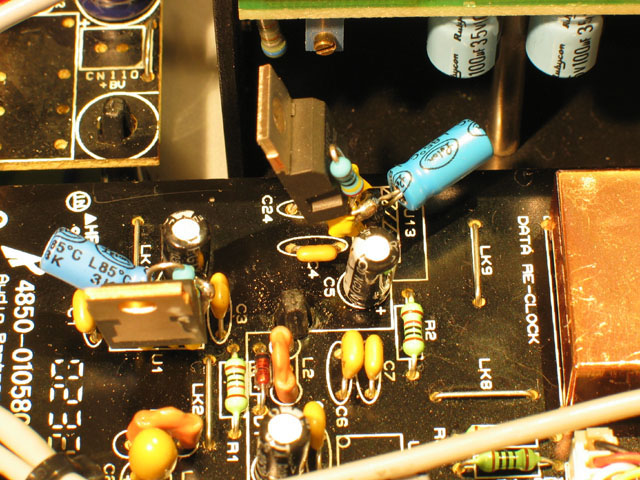

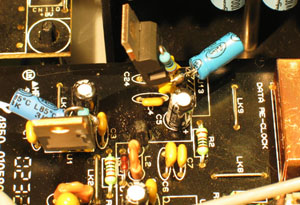

Två LM317 med tillbehör.

Återigen påverkades ljudet. Det blev en liten aning bättre, tydligast i diskanten som nu börjar bli behagligare, bara liiite vasst

En sak som jag lärt mig under resans gång var att Cambridgespelaren tar lång tid på sig att nå optimal arbetstemperatur. Den mår bra av att stå på ett par dar, det är först då som den börjar få någorlunda ordning på ljudet. Men detta kan vara ett problem om man är så glömsk som jag är... När det hade gått en dag så kom jag på att jag glömt löda in en konding på varje regulator.
Förbaskat också! Bara att stänga av, löda in kondingarna och koppla in igen.

Extra strömförsörjning

I samma veva var det dags för ytterligare en ändring. Utgångssteget gick på +/-5V vilket troligen beror på att man vill spara pengar: D/A-omvandlaren skall ha 5 volt så då fick de andra kretsarna gå på 5 volt också så kunde man använda en billigare transformator. OP-amparna har inte optimala arbetsförhållanden om de inte körs nära sim maxspänning på +/-24V.

Jag hade en färdig spänningsmatning på ca +/-15V liggande så jag satte in den och till den lade jag regulatorer för att städa upp bruset.

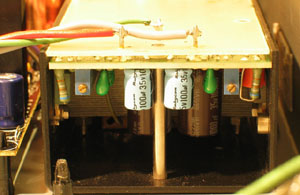

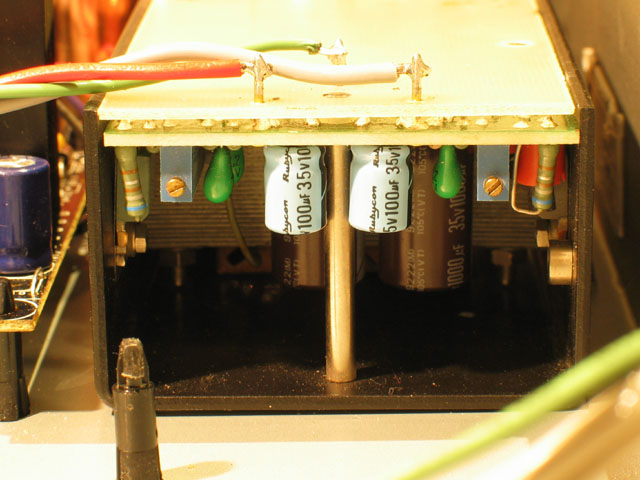

Detalj i den extra strömförsörjningen.

Resultatet blev ca +/-12V. Det är ju inte helt optimalt att köra på 12V, om man kollar databladet ser man att de flesta parametrarna blir bättre på OP'arna om man kör dem vi högre spänning. 15V är en optimerad spänning, men vill man ha de riktigt höga slewrate siffrorna får man öka spänningen och offra några dB på Commonmode- och Powersupply- rejection. Ett exempel på vilka avgöranden en audiodesigner ställs inför
Strömförsörjningen kopplas i princip efter översta schemat här: http://www.tnt-audio.com/clinica/regulators_noise2_e.html

Så var det återigen dags för provlyssning...

Det kan enkelt konstateras att varenda ingrepp som gjorts hitintills har påverkan på ljudet ur spelaren. Men skam den som ger sig, vi ger oss in på det mer oprövade artilleriet!

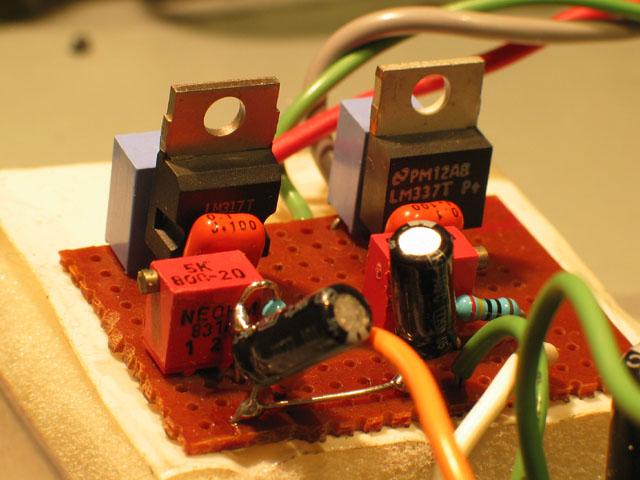

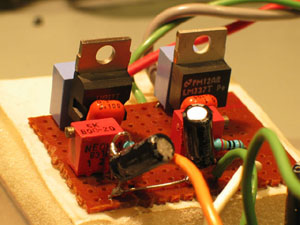

LM317 och LM337 med tillbehör,

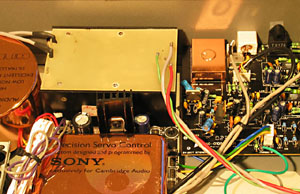

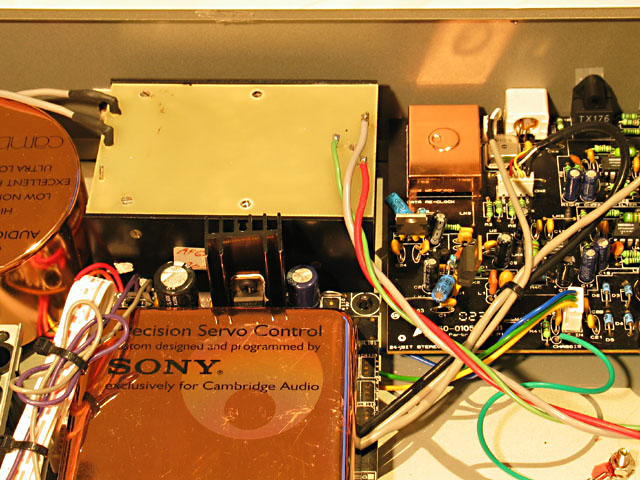

+/-12V till utgångssteget.
